Высота подставочного профиля для пластикового окна

Высота подставочного профиля для пластикового окна

Как правильно замерить проем под пластиковое окно своими руками

Замер пластикового окна напрямую зависит от размера проема, который вы сделаете в своем доме. Если размеры вашего проема нестандартные, и вы переживаете, что не сможете нормально вставить в него окно, не отчаивайтесь. Сейчас пластиковые окна делают по любым индивидуальным размерам и формам. Но если же у вас уже стоят окна из другого материала, который вы хотите заменить пластиком, замерив проем своими руками, тогда эта статья для вас.

Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

  • Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
  • Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
  • Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

  • Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
  • Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
  • Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

  • Из ширины проема вычитается 3-8 см.
  • Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

Подставочный профиль

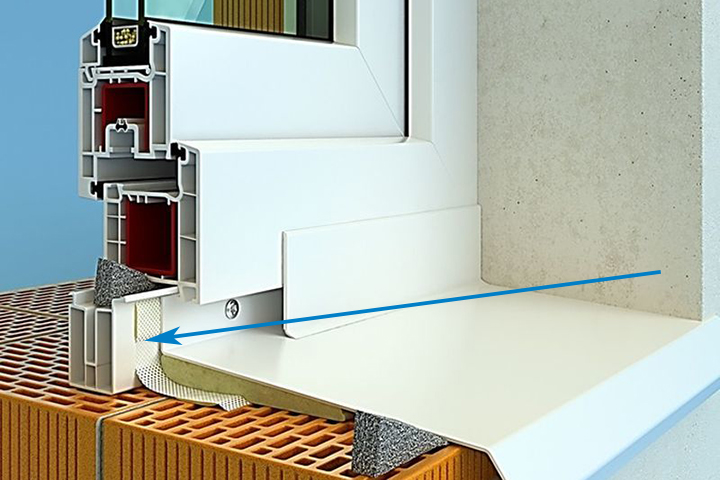

Подставочный профиль (базовый профиль) — пластиковая подставка, на которую устанавливаются окно и в которую защелкивается подоконник. Как правило, подставочный профиль поставляется вместе с окном. С внутренней стороны подставочного профиля имеется защелка для подоконника. Классический подставочный профиль имеет высоту 30 мм. В установленном состоянии подставочный профиль не виден глазу и скрыт окном и подоконником.

На полноценных оконных системах подставочный профиль выполнен из белого пластика, а на бюджетных оконных системах состав пластика может быть вторичным, т.е. подставочник может быть изготовлен из бывшего в употреблении и переработанного пластика. Использование вторичного пластика в данном случае ни на что не влияет.

Заказываете окна без замера? Обязательно разберитесь в необходимости подставочника

Если Вы планируете самостоятельно производить замер окон, то крайне важно понимать, что такое подставочник. Окна всегда изготавливаются по предоставленным размерам, в которых подставочный профиль не учитывается. Другими словами, если Вы предоставили размер окна имеющего высоту 1000мм. то вместе с подставочным профилем его высота в проеме станет уже 1030мм. Забывчивость такого важного оконного элемента является самой распространенной ошибкой замерщиков—новичков.

  • С подставочным профилем
  • Без подставочного профиля

Обратите внимание, что если в окне нет подставочного профиля, то проявляются проблемы с креплением подоконника и водоотлива. Подоконник оказывается просто прислоненным к раме, а не утопленным под нее. Если надавить на такой подоконник, то его сорвет с места, а вместе с ним и откосы. Проблема установки водоотлива заключается в том, что при отсутствии подставочного профиля рама утапливается за четверть, и его оказывается некуда крепить.

Кроме того, при отсутствии подставочного профиля пропадает место для крепления москитных сеток, а так же значительно ухудшается герметичность монтажного шва снизу проема.

Если вы заказываете окна по своим размерам, то обязательно разберитесь, нужен ли вам подставочный профиль.

Как правильно замерять оконный проём под пластиковые окна

Замер оконных проёмов: общие правила работы своими руками

Не секрет, что все строительные и ремонтные работы подчиняются общим математическим правилам. Это утверждение в полной степени относится и к такому важному делу, как замер оконных проёмов для пластиковых окон. Существующие правила замера позволяют максимально быстро и легко установить именно те окна из пластика, которые идеально подойдут для конкретного помещения. Итак, каковы же они:

  • предполагаемый замерщик должен обладать аналитическим складом ума, неплохим пространственным мышлением, иметь личный опыт установки окон;
  • замеры должны осуществляться и изнутри, и снаружи. Внутренняя сторона пластикового окна всегда больше наружной ;
  • прежде чем начинать замеры, необходимо закончить выполнение всех подготовительных работ (кладки кирпича, удаления старой штукатурки и т.д);
  • во многих домах (особенно панельных) существует перекос оконного проёма. Для того чтобы не возникало сквозных щелей, необходимо выдерживать минимальные стандарты оконного пластикового полотна: размер внутренней части окна на 30-40 мм по ширине и 15-20 мм по высоте больше, чем размер внешней стороны;
  • прежде чем начать установку окна, обязательно нужно сравнить его размеры с теми расчётами, которые производились на первоначальном этапе. Может быть допущена механическая ошибка, которая сведёт к нулю всю работу, проводившуюся на предыдущих этапах.

Данные правила обязательны для выполнения любым мастером, занимающимся снятием замеров и установкой окон и стеклопакетов в квартиры, офисы и частные дома.

Как замерить окно «с четвертью»

Обозначение параметров замера

Оконный проём «с четвертью» симметричным назвать очень сложно. Если используются конструкционные особенности постройки здания, в которых есть в наличии «1/4», перекосы являются не просто возможными, но и обязательными. Что же это — проём окна с 1/4? Итак: оконный проём «с 1/4» — это проём, в котором можно наблюдать выступ по наружному оконному периметру полотна на 1/4 часть длины кирпича от общего уровня оконного проёма. Специалисты считают расчёты оконного проёма для пластикового окна «с 1/4» наиболее трудоёмкими и такими, которые требуют особого внимания. Для таких замеров определены собственные правила, соблюдение которых обязательно для любого мастера.

Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля

Популярные материалы

Today’s:

Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля

Подставочный или базовый профиль – это специальный пластиковый профиль, который крепится к нижнему торцу пластикового окна. Обычно он изготовлен из более темного пластика, чем пластик для окон и при окончательной отделке, установки подоконников и водоотливов не виден.

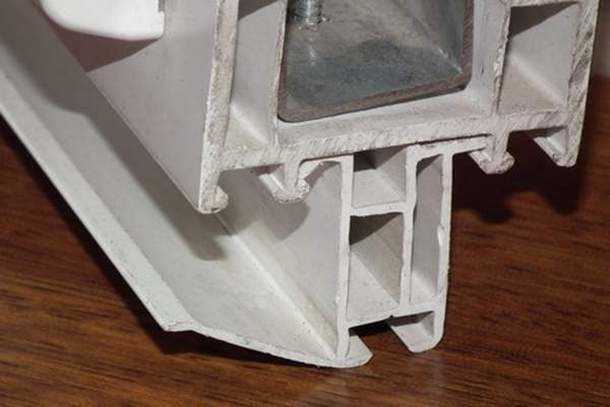

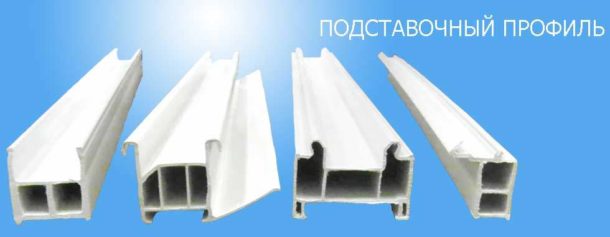

Подставочный профиль, вид сбоку

Для чего нужен.

Прежде всего, он облегчает транспортировку пластикового окна . При доставке нижняя часть рамы часто соприкасается с поверхностью земли и он предотвращает деформацию и повреждение оконной рамы. В подъездах много квартирный домов достаточно длинные холлы и коридоры с узкими поворотами, по которым иногда приходится тащить конструкции буквально волоком. Особенно это заметно в домах, где отсутствует лифт и надо поднимать изделия по лестнице на высокий этаж.

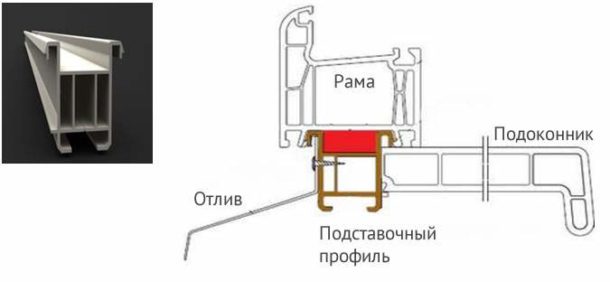

К подставочному профилю крепятся с одной стороны подоконник, а с другой стороны – отлив . Это избавляет от необходимости делать дополнительные отверстия в раме, что может привести к попаданию воды внутрь и привести к деформации и даже трещинам. Знайте: по правильной технологии монтажа окон категорически запрещено сверлить пластиковую раму – это может привести к тому, что она просто лопнет.

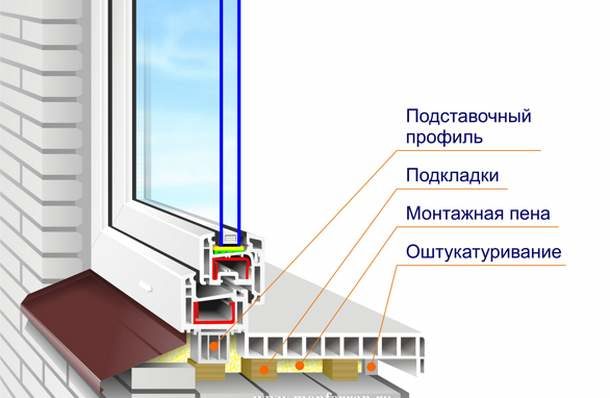

Подставочный обеспечивает дополнительную теплоизоляцию монтажного шва . Дополнительные слои монтажной пены, которые находятся под подоконником и водоотливом обеспечивают лучшее сохранение тепла.

Профиль помогает лучше выставить изделие по уровню, что просто необходимо для правильной работы фурнитуры и процессам открывания и закрывания створок. Если конструкция стоит криво, то она не будет работать правильно и весь дорогостоящий процесс замены будет проведен зря.

Размеры.

Размеры колеблются в зависимости от производителя. У КБЕ одна ширина и высота, у Рехау другая, у других производителей третья.

Длина соответствует длине рамного и составляет 6 метров. Ширина составляет от 2 до 4 см в зависимости от производителя, высота 2-3 см.

Требования

  • Толщина стенок данного изделия должна быть не менее 2 мм для достаточной теплоизоляции.

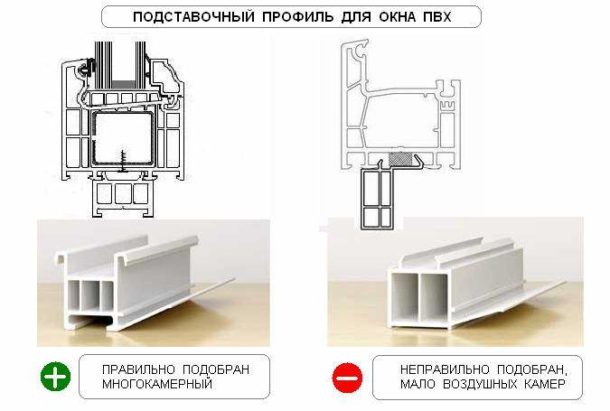

  • Он должен быть обязательно многокамерным , их должно быть не менее двух.

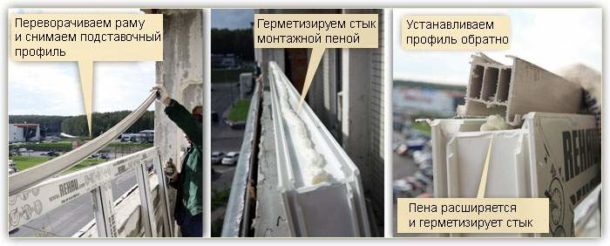

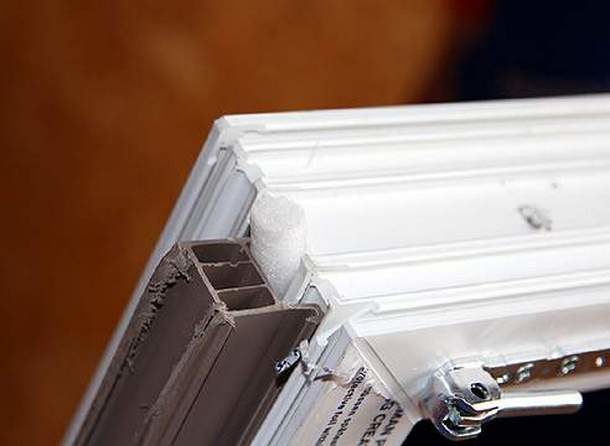

Подставочный вставляется в специальный паз на нижней части изделия, но, кроме того, он должен быть на ней закреплен, либо с помощью саморезов, либо специальным зажимом. В противном случае во время транспортировки он просто потеряется (так происходит почти всегда) и выставить пластиковые конструкции будет сложно выставить правильно, к тому же придется крепить подоконник и отлив к раме, что совершенно недопустимо.

Читайте также:  Какой краской покрасить деревянные окна

Можно ли устанавливать ПВХ окна без подставочного профиля. Виды установок окон из ПВХ согласно ГОСТу

По способам установка окон из ПВХ подразделяется:

  • монтаж с разборкой оконной конструкции;
  • безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Как установить пластиковое окно с разборкой

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

  • убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
  • после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Метод монтажа окон без разборки

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

    если нужно – демонтируется старое окно;

  • установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
  • зафиксируйте профиль в стеновом проеме;
  • закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
  • создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
  • запеньте этот шов и закройте эластичной лентой;
  • прикрутите стартовый профиль для откосов;
  • вырежьте откосы согласно требуемым параметра и установите их на профиль.
  • Вот работа по монтажу пластикового окна согласно ГОСТ окончена.

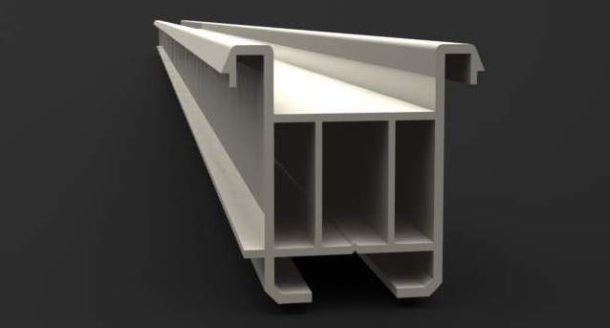

Подставочный профиль REHAU. Для чего предназначен подставочный профиль Rehau. Особенности

Базовый (подставочный) профиль для пластикового окна прикрепляется на нижнюю раму. Изготавливается он обычно из пластика, более темного, чем профильный после окончательной отделки. После установки водоотливов и подоконников не будет виден подставочный профиль для пластиковых окон. Особенности этого профиля и его предназначения рассмотрим ниже.

Предназначение подставочного профиля

Доставка окон – это не так просто, как кажется на первый взгляд. Во время транспортировки окна нижняя часть рамы может соприкасаться с землей, полом подъезда и прочими поверхностями, которые могут загрязнить или поцарапать основной профиль. Иногда из-за длинных коридоров или холлов, узких поворотов или неработающего лифта оконные конструкции приходится просто волочить по полу. Тут и приходит на помощь подставочный профиль для пластиковых окон Rehau.

Помимо этого, к подставочному профилю крепят отлив и подоконник, что освобождает монтажников от потребности делать какие-либо дополнительные отверстия в раме, сквозь которые может со временем попадать влага. По стандартной технологии монтажа вообще запрещается сверлить раму, так как она может вскоре после установки лопнуть.

Третьим предназначением этого профиля является дополнительная теплоизоляция монтажного шва. Также подставочный профиль для пластиковых окон Rehau дает возможность точно выставить окно по уровню. Что очень важно для правильного открывания створок и работы фурнитуры.

Требования, предъявляемые к подставочному профилю

Для хорошей теплоизоляции нижней части рамы толщина стенок профиля должна быть не менее 2 мм. Камер в профиле должно быть хотя бы две. Закрепляется этот профиль с помощью саморезов или же зажимом. На раму садится в паз. Если во время транспортировки профиль теряется, то могут возникнуть проблемы с установкой окна. Иногда в таких случаях отлив и подоконник просто крепят к раме, что крайне недопустимо стандартами монтажа.

Ширина подставочного профиля может быть от двух до четырех сантиметров, высота: 2-3 см. Длина должна соответствовать длине рамы. Подставочный профиль для пластиковых окон Rehau изготавливается из экологически чистого и безопасного ПВХ, который характеризуется высокой термостойкостью, прочность и устойчивостью к действию влаги. Даже через несколько десятков лет на таком профиле не будет трещин и разломов.

Если подставочный профиль изготовлен из качественного сырья и установлен правильно, то между отливом и подоконником не будет щелей, а влага и холод не проникнут в помещение сквозь это место. При неграмотной установке подставочного профиля с нарушением технологии монтажа могут возникнуть проблемы с окном. А именно: сквозняки из-под низа окна, появление сырости, а вскоре и плесени в помещении. Для избегания этих проблем доверяйте установку металлопластиковых окон профессионалам с большим опытом работы и всеми необходимыми лицензиями и сертификатами.

Компания «Открытые окна» уже много лет занимается различным по сложности остеклением домов, квартир, офисов, торговых и бизнес центров и прочих объектов. Мы изготавливаем окна из качественных немецких профилей и стеклопакетов Rehau. Представители этой компании периодически проверяют наше производство, что гарантирует Вам высокое качество продукции.

Высота подставочного профиля пластикового окна. Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

  • Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
  • Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
  • Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

  • Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
  • Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
  • Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

  • Из ширины проема вычитается 3-8 см.
  • Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

Подставочный профиль рехау размеры. Профиль REHAU GENEO

Видео подставочный профиль REHAU от фирмы Пластико

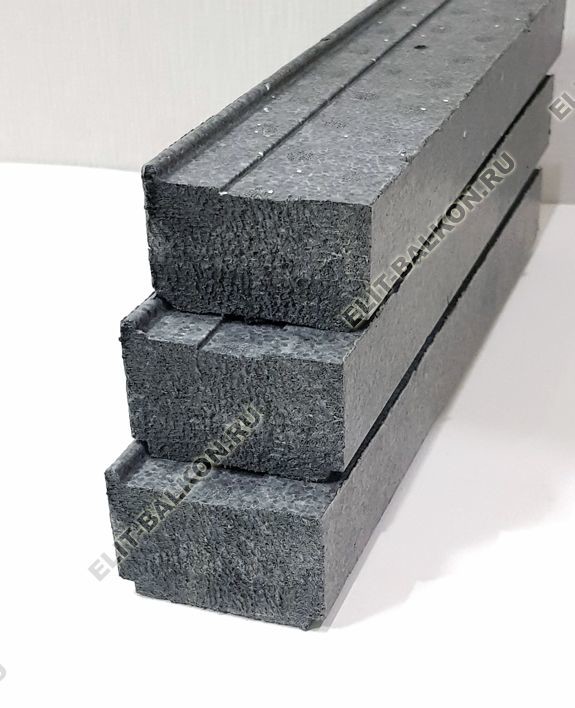

Теплый подставочный профиль 2019 купить в Москве

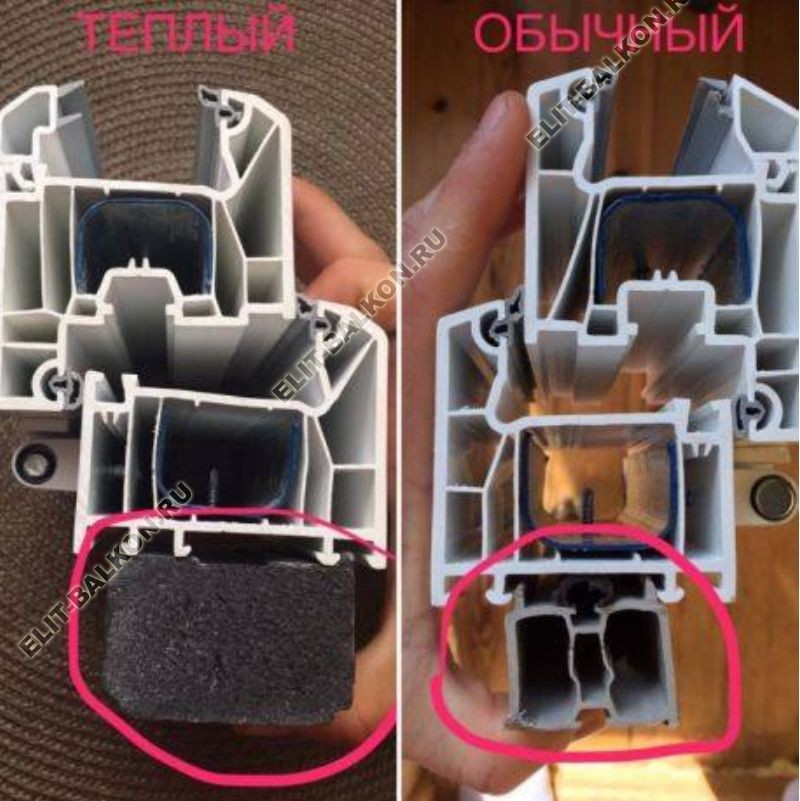

Сравниваем, какие они есть, где минус, а где плюс!

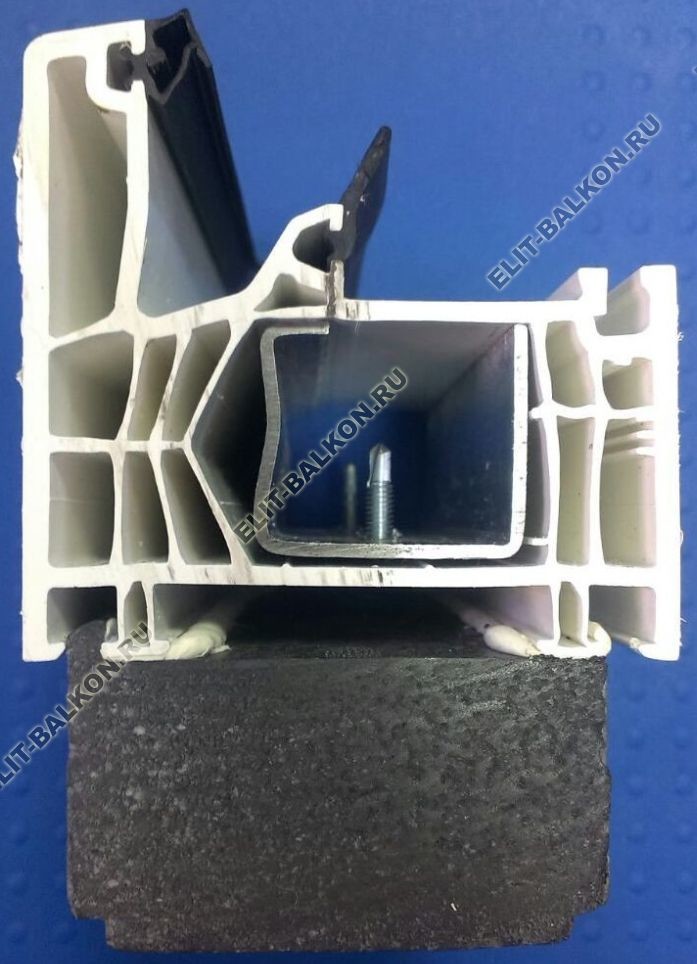

Обычный только для транспортировки и идеально для холодного остекления!!

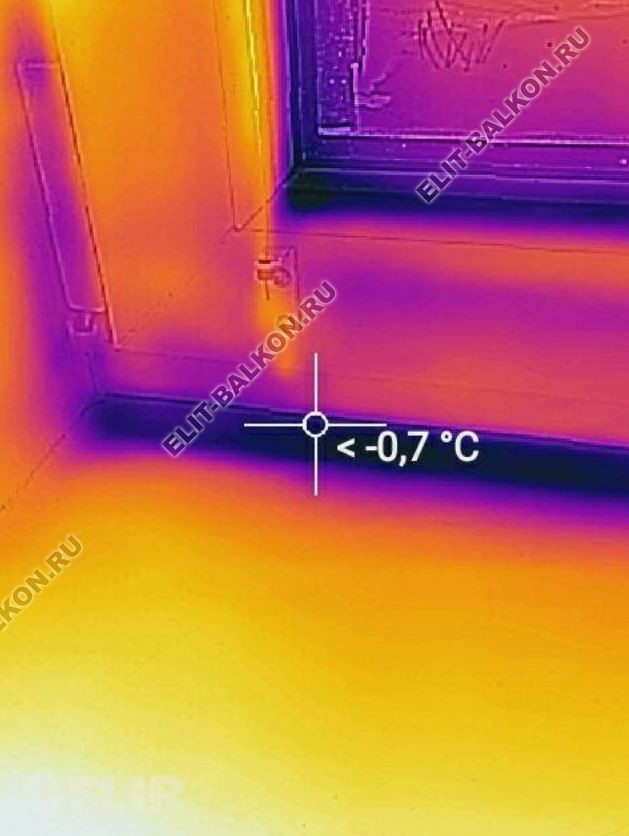

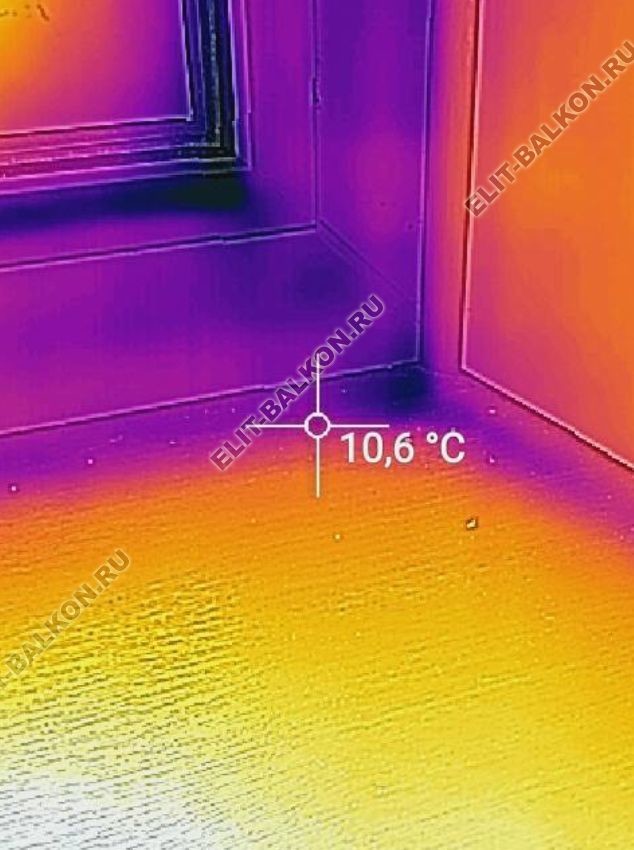

Фото сделано внутри помещения, с помощью тепловизора. Условия: температура на улице -20 градусов. На фото слева видно, что под окном плюсовая температура, подоконник не промерзает. На фото справа под окном минусовая температура.

Разные варианты применения ПВХ, Алюминий

Вы можете купить теплый подставочный профиль, обратитесь для этого в наш офис продаж: https://www.elit-balkon.ru/kontakty

В наличии на сегодняшний день, профиль только одного размера:

  • 56 мм * 33 мм * 1000 мм (упаковка – 12 шт)

Цена за 1 шт (1 м.п) – 700 руб. Без НДС – у нас УСН. (доставка в регион – организация и оплаты за ваш счет)

Габариты 1 упаковки: 198 х 112 х 1015 мм. Вес 3,3 кг

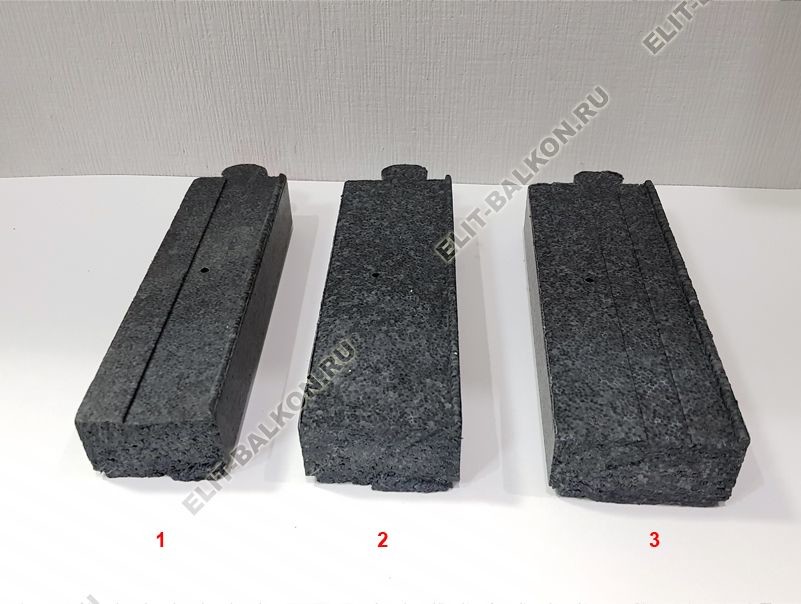

ПРОИЗВОДИТСЯ В ТРЕХ ВИДАХ

1 – универсальный 56 мм – под профиль 70 мм, 80 мм, 90 мм (есть в наличии – 700 руб. 1 м.п)

2 – универсальный 66 мм – под профиль от 76 мм – 100 мм (под заказ от 1000 метров – цена по факту запроса)

3 – универсальный 69 мм – под профиль от 86 мм – 100 мм

(под заказ от 1000 метров – цена по факту запроса)

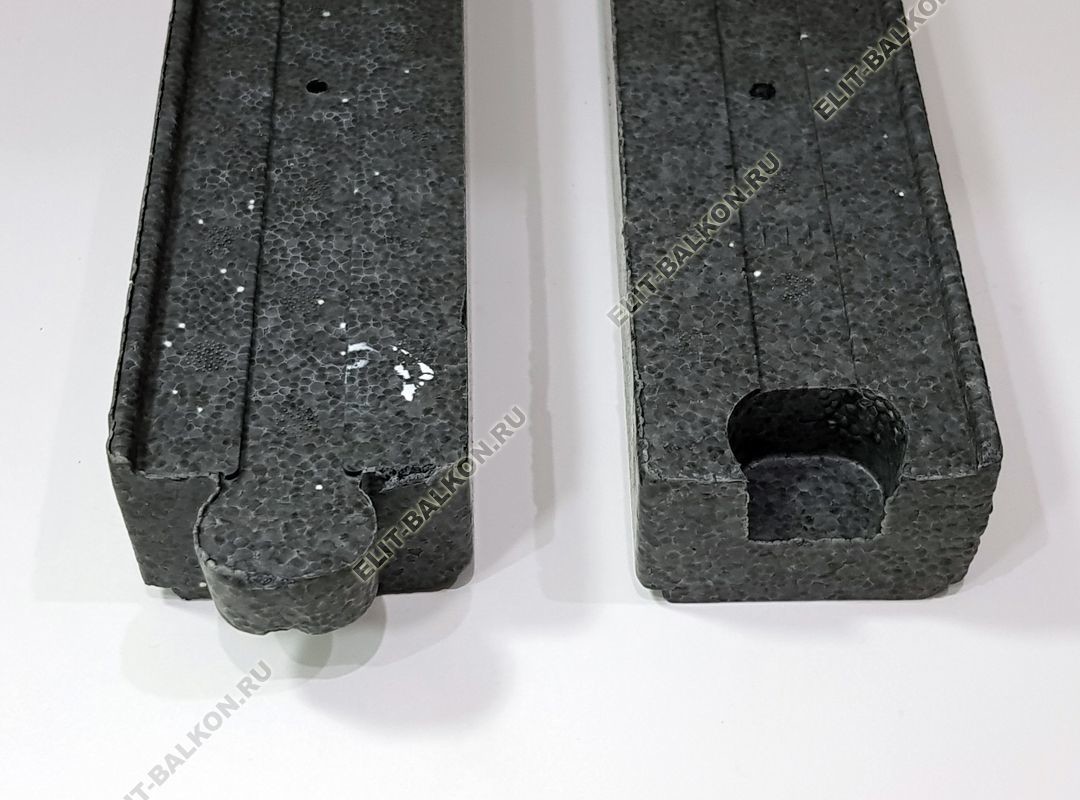

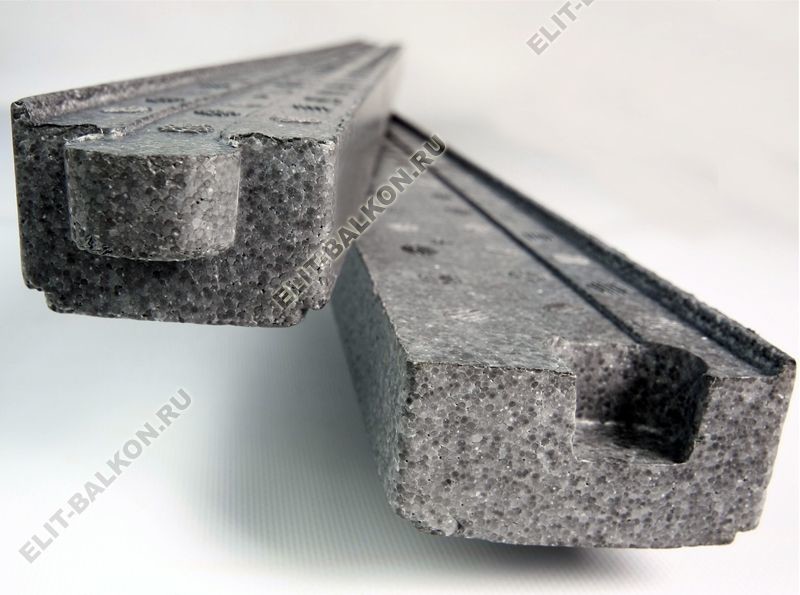

ВИДЫ ПРОФИЛЯ

ВИДЫ ПРОФИЛЯ

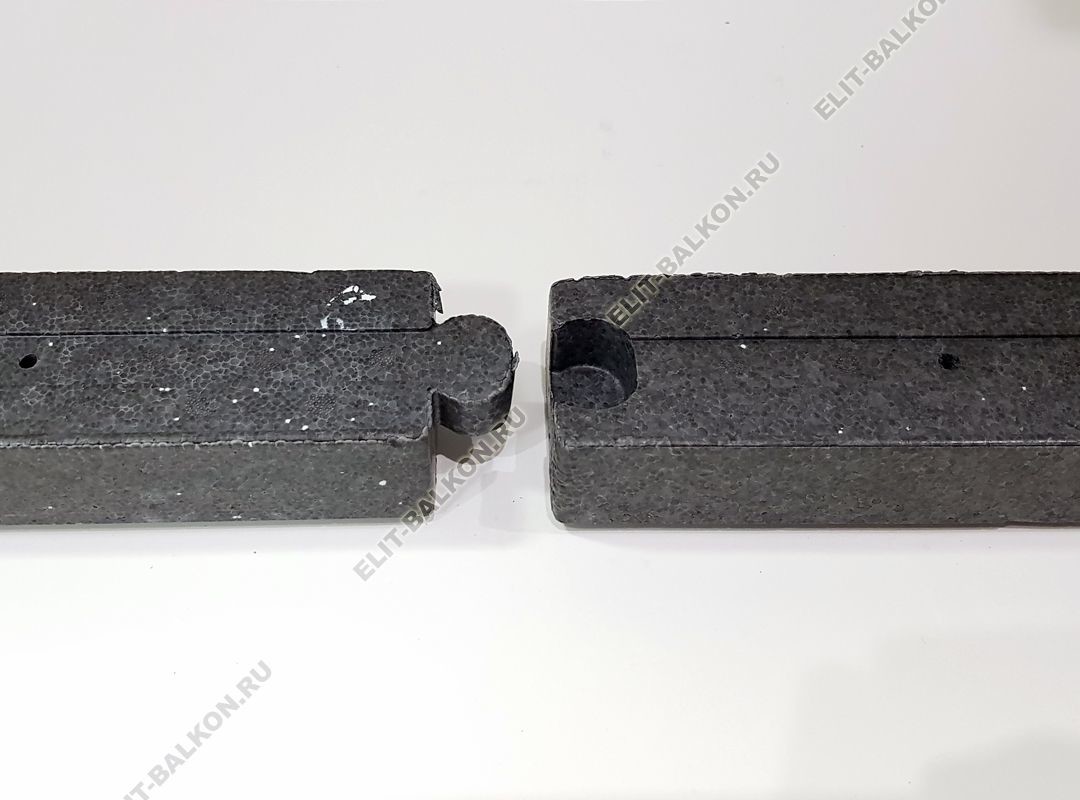

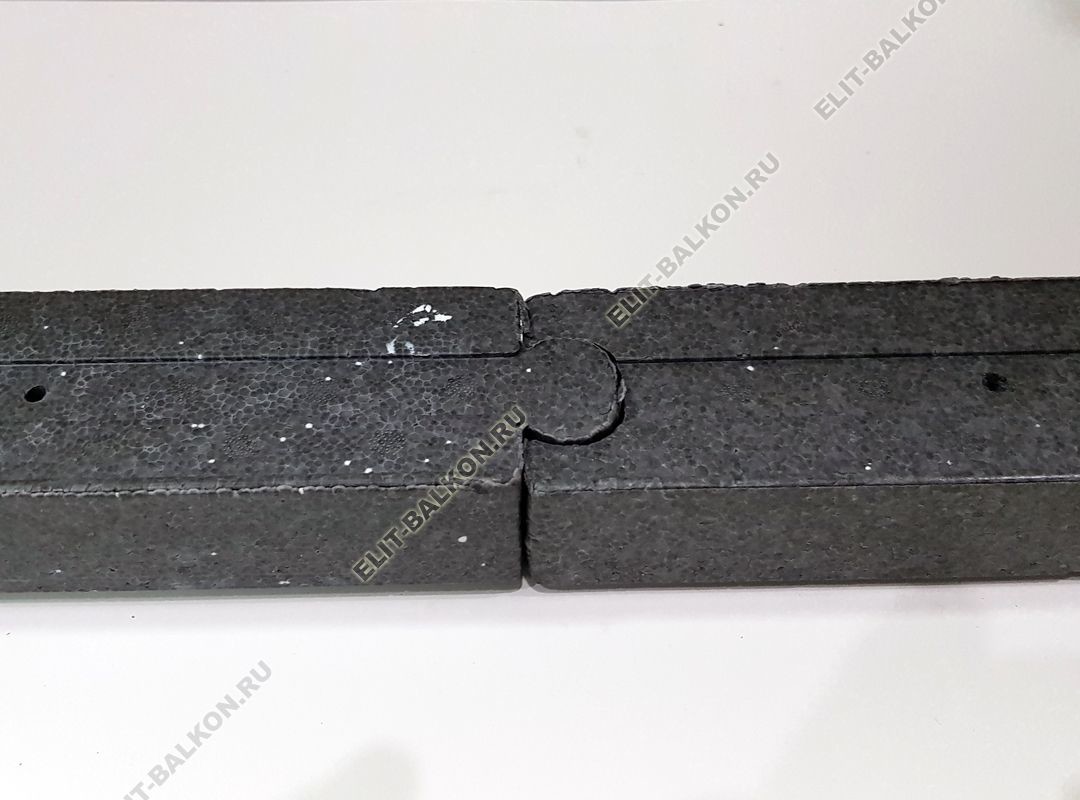

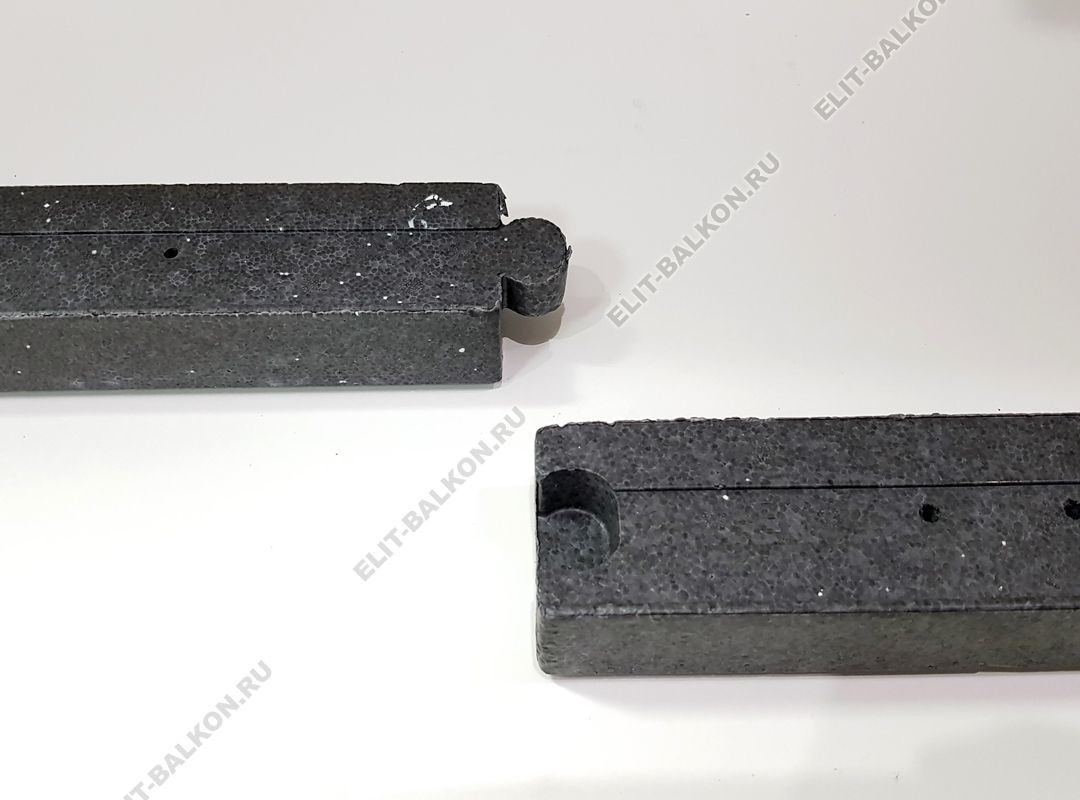

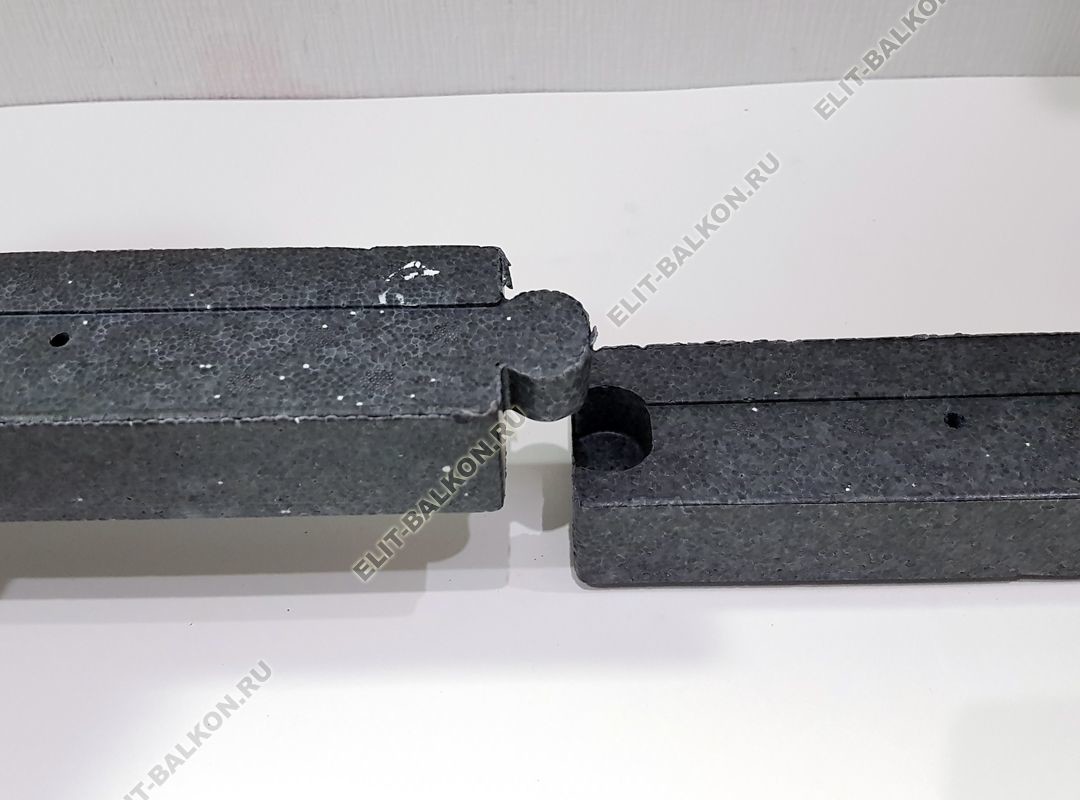

ВАРИАНТ СОЕДИНЕНИЯ ПО ДЛИНЕ

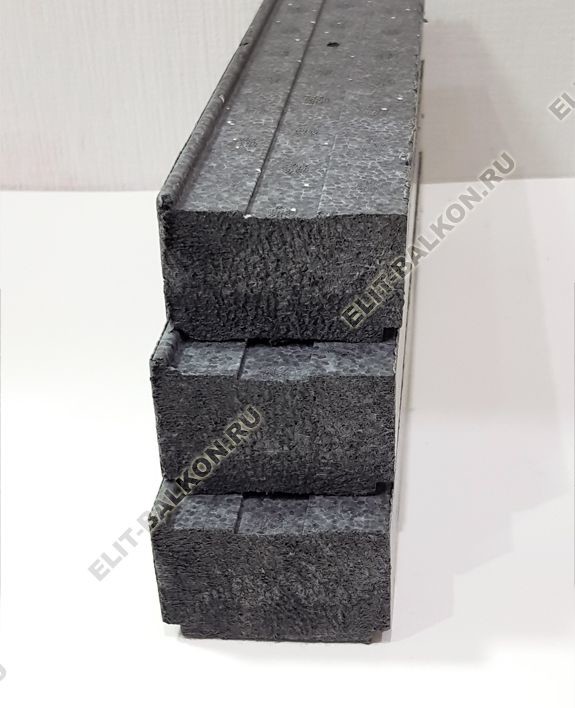

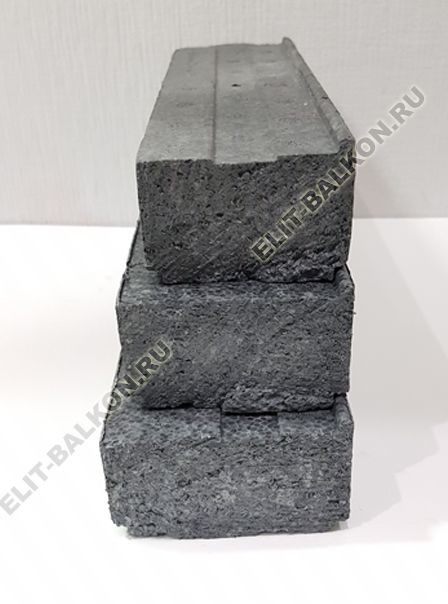

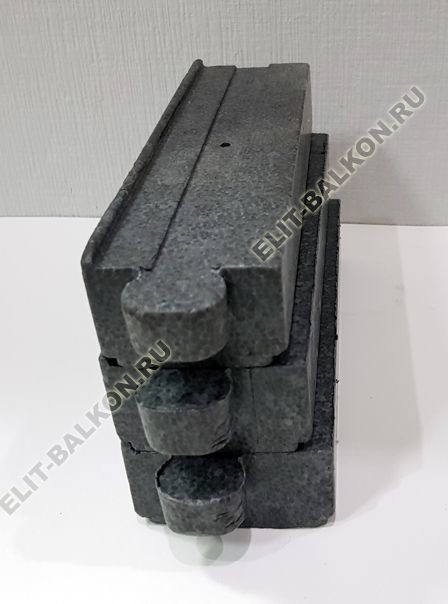

ВАРИАНТ СОЕДИНЕНИЯ ПО ВЫСОТЕ

Идеально подходит только на оконные системы ПВХ

от бренда VEKA

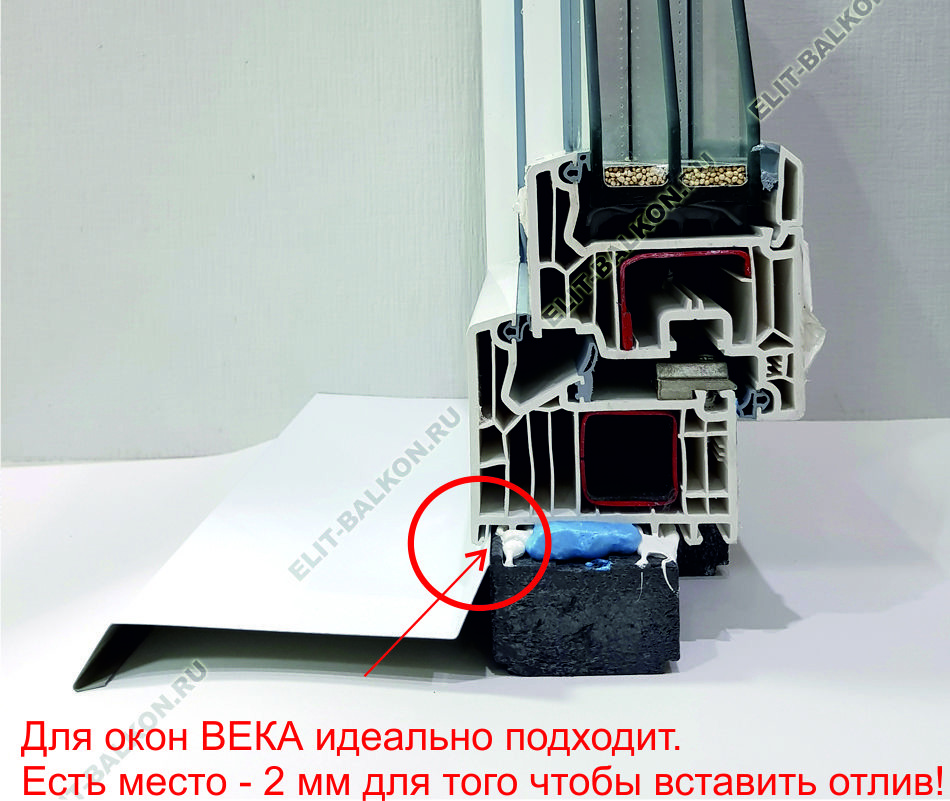

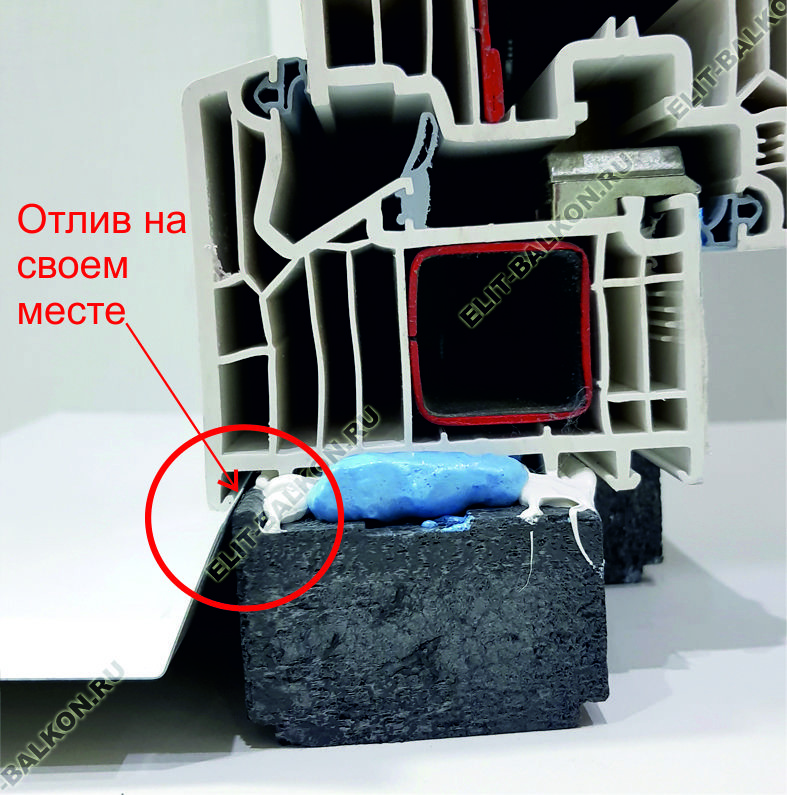

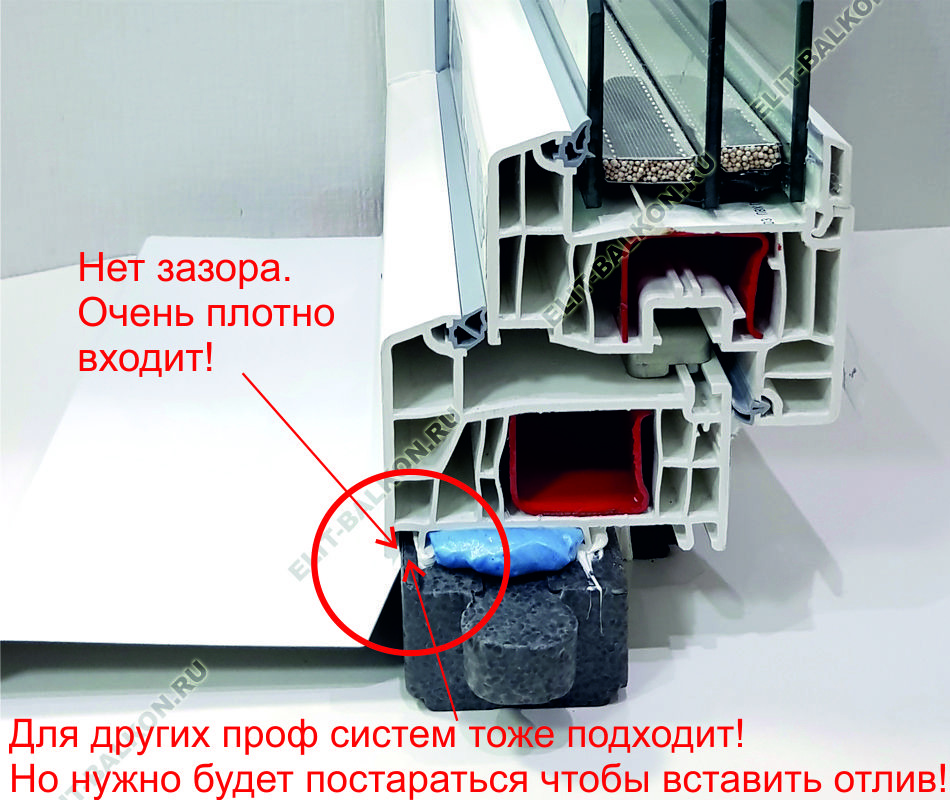

При применении с окнами ВЕКА – отлив без проблем становится в паз между профилем подставочным и полкой соединительной

Для других профильных систем подходит, но нужно будет постараться* чтобы вставить в паз.

Читайте также:  Шторы роллеты на окна

*Маленький зазор для того чтобы вставить полку отлива.

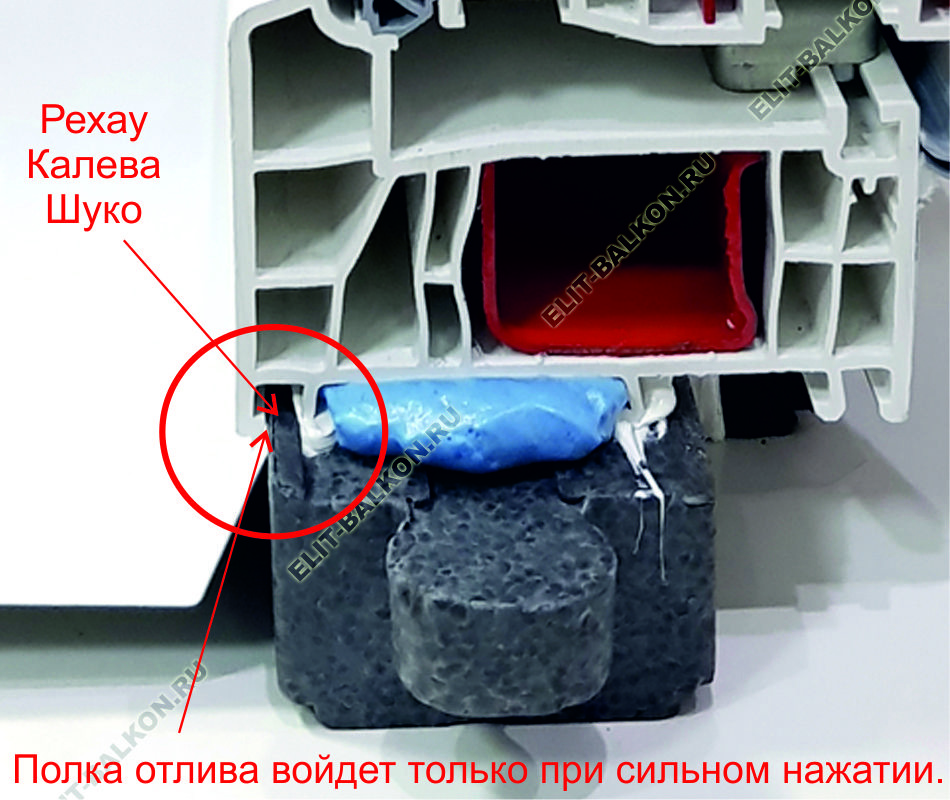

Пример – REHAU и KALEVA

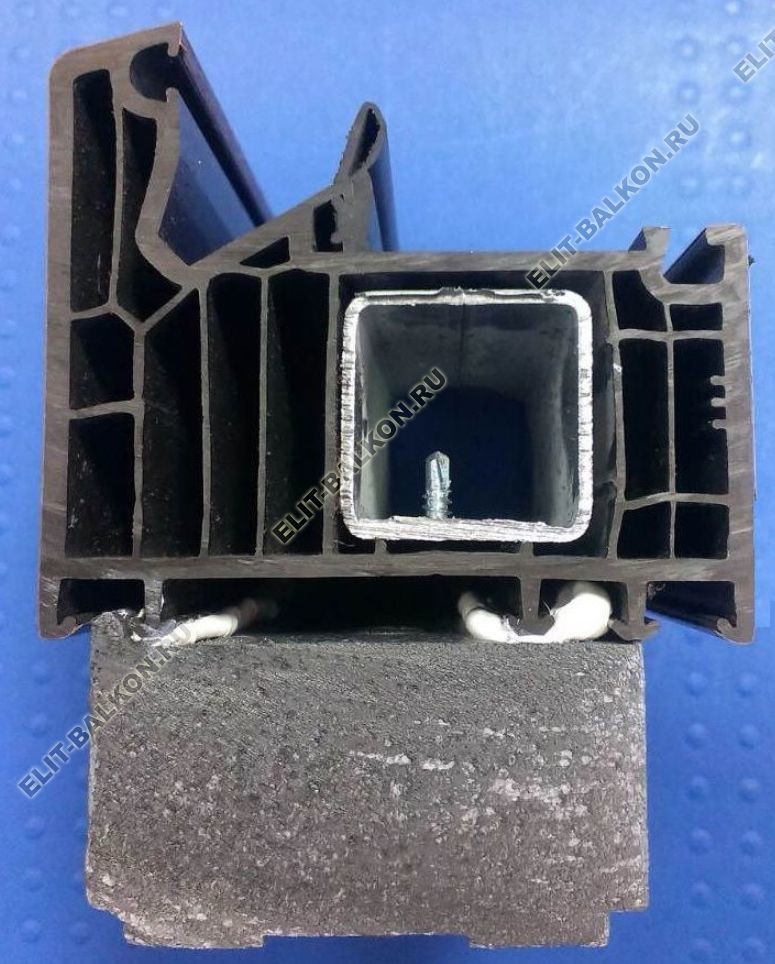

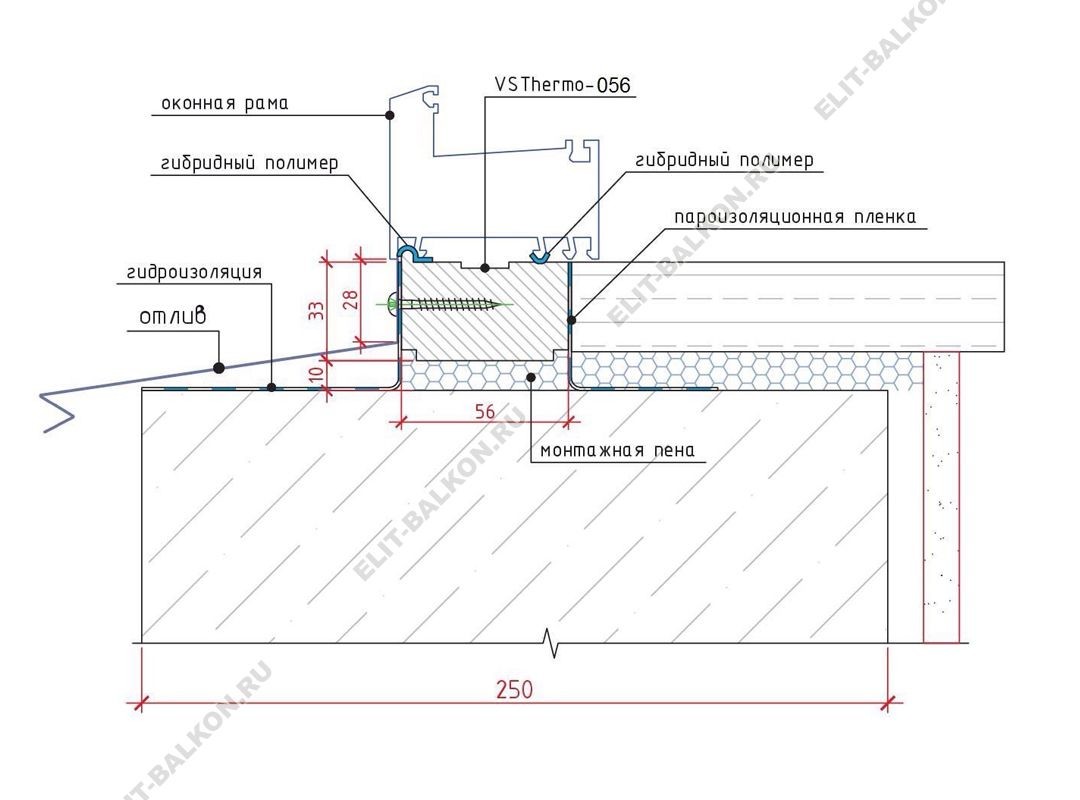

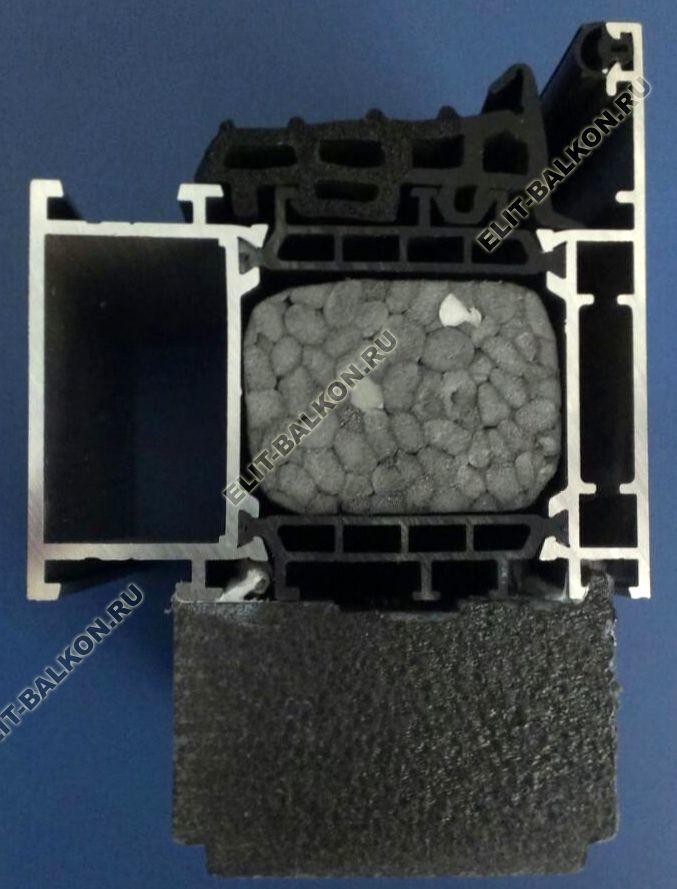

Вариант установки окна в комплектации с теплым подставочным профилем

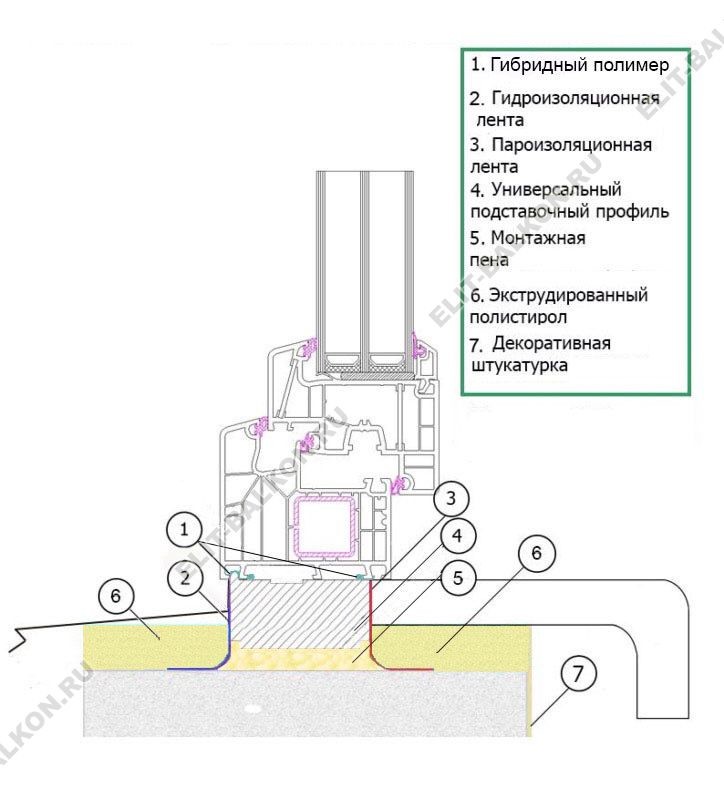

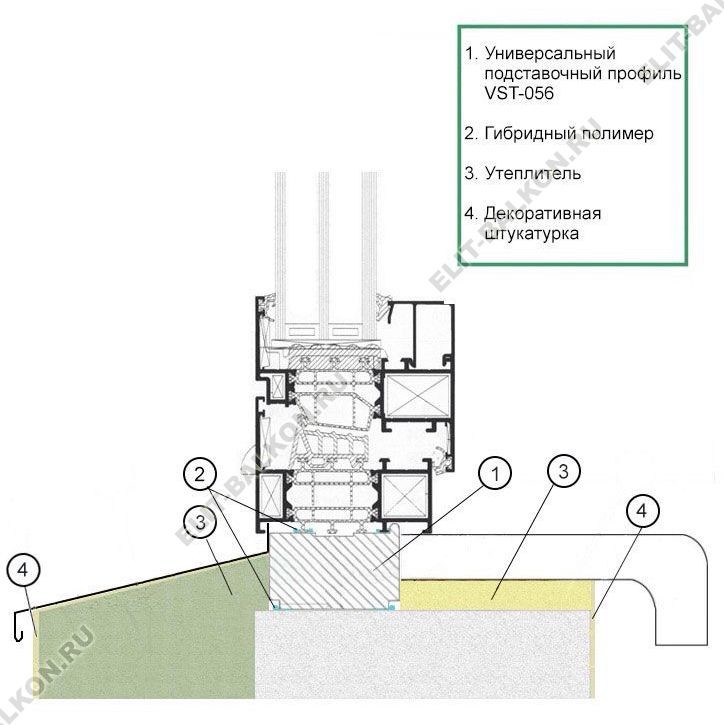

Вариант комплектация нижней зоны ПВХ окна вместе с теплым подставочным профилем и лентами

Вариант комплектация нижней зоны Алюминиевого окна, вместе с теплым подставочным профилем

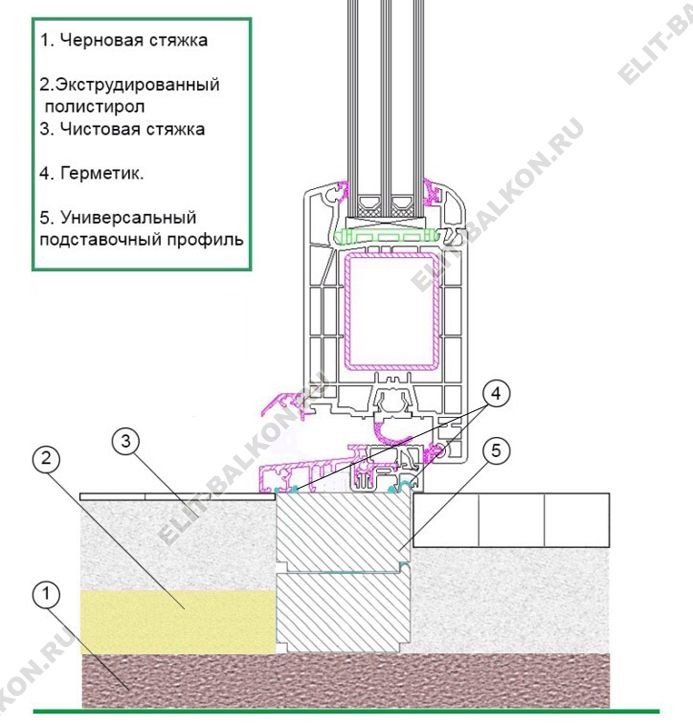

ДВЕРИ – С УГЛУБЛЕНИЕМ В БЕТОННОЕ ОСНОВАНИЕ

ДВЕРИ – ПОД ЗАЛИВКУ

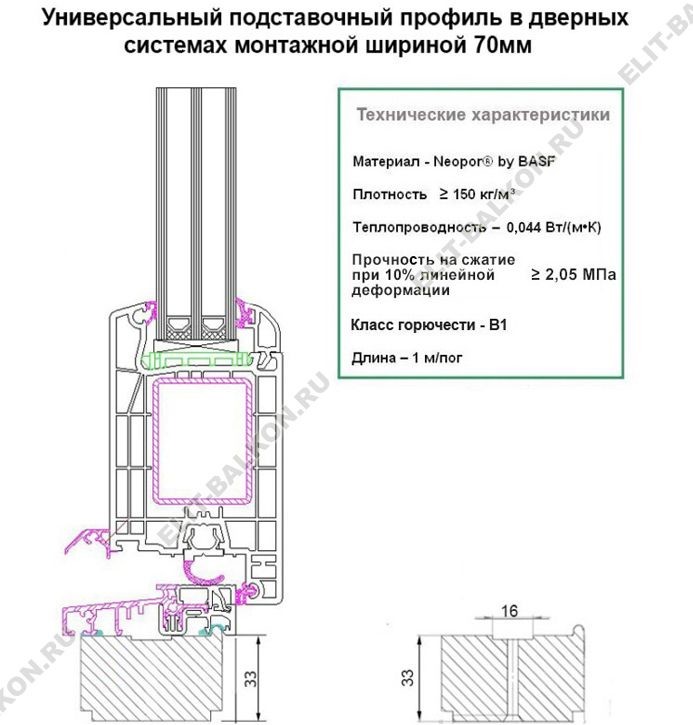

Технические характеристики теплого подставочного профиля

РЕКВИЗИТЫ

ДЛЯ ОФОРМЛЕНИЯ ДОКУМЕНТОВ И ОТПРАВКИ ЗАЯВКИ НА ПРОДУКЦИЮ: https://www.elit-balkon.ru/o-kompanii/rekvizity

Остались вопросы? Оставьте заявку и мы свяжемся с Вами в ближайшее время:

Подставочный профиль для окон

Какие функции выполняют подставочные элементы

Подставочный профиль для окон также может называться базовым, и он при всей своей технологической простоте удивляет количеством выполняемых функций:

    предохраняет окно от повреждений в процессе транспортировки изделия к месту установки – в этом случае базовый профиль служит одновременно и амортизатором, и дополнительной прокладкой между различными поверхностями и оконной рамой;

устраняет «мостики холода» в нижней зоне проема – подставочный профиль с полыми внутренними камерами существенно замедляет процессы теплопередачи между остывшими стенами и окном;

позволяет эстетично установить наружный подоконник – при его монтаже базовый подставочный элемент дает возможность аккуратно завести полотно непосредственно под рамный профиль;

обеспечивает герметичность и исключает продувание окна снизу – стыковочный шов между рамой и подставочным профилем не пропускает воздух и воду, благодаря чему в этой зоне предельно снижается вероятность выпадения конденсата и появления грибка с плесенью;

исключает возможность перекосов конструкции – наличие сплошной базовой детали в нижней зоне переплета придает всему окну дополнительную устойчивость;

позволяет компенсировать незначительную усадку – в этом случае полая изнутри пластиковая деталь выполняет амортизирующую функцию;

  • является основой для надежной фиксации нижнего отлива – благодаря этому обеспечивается целостность основного рамного профиля.
  • Кроме всего перечисленного, подставочный профиль для окон ПВХ позволяет практически идеально точно выставить конструкцию по уровню. Благодаря этому удается добиться корректной работы фурнитуры в течение длительного срока, поскольку отсутствие перекосов позволяет долго не регулировать механизмы открывания.
    Некоторые производители включают эти элементы в смету, но не устанавливают, поэтому после доставки окон рекомендуется проверять окна на наличие подставочных профилей. Сделать это очень просто – снизу рамы должен присутствовать дополнительный элемент, который уже основного профиля.

    Замер проема пластикового окна

    Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

    • Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
    • Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
    • Ширина окна будет меньше ширины проема с подоконником.

    Теперь меряем окно по высоте:

    • Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
    • Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
    • Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

    При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

    Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

    Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

    • Из ширины проема вычитается 3-8 см.
    • Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

    В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

    Заказываете окна без замера? Обязательно разберитесь в необходимости подставочника

    Если Вы планируете самостоятельно производить замер окон, то крайне важно понимать, что такое подставочник. Окна всегда изготавливаются по предоставленным размерам, в которых подставочный профиль не учитывается. Другими словами, если Вы предоставили размер окна имеющего высоту 1000мм. то вместе с подставочным профилем его высота в проеме станет уже 1030мм. Забывчивость такого важного оконного элемента является самой распространенной ошибкой замерщиков—новичков.

    • С подставочным профилем
    • Без подставочного профиля

    Обратите внимание, что если в окне нет подставочного профиля, то проявляются проблемы с креплением подоконника и водоотлива. Подоконник оказывается просто прислоненным к раме, а не утопленным под нее. Если надавить на такой подоконник, то его сорвет с места, а вместе с ним и откосы. Проблема установки водоотлива заключается в том, что при отсутствии подставочного профиля рама утапливается за четверть, и его оказывается некуда крепить.

    Кроме того, при отсутствии подставочного профиля пропадает место для крепления москитных сеток, а так же значительно ухудшается герметичность монтажного шва снизу проема.

    Если вы заказываете окна по своим размерам, то обязательно разберитесь, нужен ли вам подставочный профиль.

    Замер оконных проёмов: общие правила работы своими руками

    Не секрет, что все строительные и ремонтные работы подчиняются общим математическим правилам. Это утверждение в полной степени относится и к такому важному делу, как замер оконных проёмов для пластиковых окон. Существующие правила замера позволяют максимально быстро и легко установить именно те окна из пластика, которые идеально подойдут для конкретного помещения. Итак, каковы же они:

    • предполагаемый замерщик должен обладать аналитическим складом ума, неплохим пространственным мышлением, иметь личный опыт установки окон;
    • замеры должны осуществляться и изнутри, и снаружи. Внутренняя сторона пластикового окна всегда больше наружной ;
    • прежде чем начинать замеры, необходимо закончить выполнение всех подготовительных работ (кладки кирпича, удаления старой штукатурки и т.д);
    • во многих домах (особенно панельных) существует перекос оконного проёма. Для того чтобы не возникало сквозных щелей, необходимо выдерживать минимальные стандарты оконного пластикового полотна: размер внутренней части окна на 30-40 мм по ширине и 15-20 мм по высоте больше, чем размер внешней стороны;
    • прежде чем начать установку окна, обязательно нужно сравнить его размеры с теми расчётами, которые производились на первоначальном этапе. Может быть допущена механическая ошибка, которая сведёт к нулю всю работу, проводившуюся на предыдущих этапах.

    Данные правила обязательны для выполнения любым мастером, занимающимся снятием замеров и установкой окон и стеклопакетов в квартиры, офисы и частные дома.

    Подставочный профиль для окна: чем важна эта деталь?

    28 июля 2015 — 10:54

    При установке окна к его нижнему торцу крепится специальный пластиковый профиль. Он называется подставочный (базовый). После того как произведена окончательная отделка, установка подоконников и отливов, эту оконную деталь увидеть невозможно, однако роль ее, в отличие от наружной неприметности, очень значима.

    Крепкая поддержка

    К подставочному профилю крепятся со стороны помещения подоконник, а с улицы – отлив для отвода воды. Встречается, когда подрядчик экономит на невидимой детали, конечно, обычный покупатель этого не поймет. В таком случае делаются дополнительные отверстия в раме окна, что строго запрещено! Что произойдет? Во-первых, это приведет к попаданию осадков внутрь, во вторых, к деформации всей оконной конструкции. Согласно технологическим правилам монтажа окон сверлить пластиковую раму нельзя — она может треснуть!

    Окно еще теплее

    Теплоизоляция монтажного шва — еще одна важная функция подставочного профиля. Под подоконником и водоотливом находится слой монтажной пены. Подставочный профиль обеспечивает защиту стыковочного шва и дополнительное сохранение тепла.

    Долгая жизнь вашего окна

    Профиль способствует правильной геометрии оконной конструкции. Он помогает установить изделие точно по уровню, а это залог качественной и правильной работы фурнитуры, которая испытывает нагрузку во время открывания створок. Любой дефект при монтаже — и криво установленное окно будет неправильно работать, что в итоге обернется преждевременным выходом из строя нового окна.

    На заметку покупателю

    • Высота данной детали 2-3 см, Ширина 2 — 4 см.
    • Толщина стенок изделия должна быть не менее 2 мм для хорошей теплоизоляции.
    • Профиль должен быть непременно многокамерным, с количеством не менее двух камер.
    • Подставочный профиль устанавливается в специальный паз внизу изделия и должен быть закреплен в нем с помощью саморезов или специальных зажимов.

    Выводы

    С помощью подставочного профиля:

    • — Исключены продувание и промерзание по низу окна.
    • — Обеспечена конструкционная устойчивость изделия и его правильная работа.
    • — Надежно закрепляются подоконник и отлив.
    • — Исключено появление щели между окном и подоконником.
    Читайте также:  Как зашпаклевать откосы на окнах

    В компании «Окнаград» всегда используется подставочный профиль при установке окна.

    Размеры и производители

    Стандартная длина подоконного профиля составляет 6 метров. А вот другие размеры могут различаться в зависимости от модели и производителя.

    Как правило, ширина колеблется в пределах от 2 до 4 см, высота составляет 2–3 см.

    Крупнейшие производители пластиковых окон комплектуют свои изделия поставочными профилями. Так что потребность в их отдельной покупке обычно возникает в двух случаях:

    • при потере или поломке детали;
    • когда изделие из комплекта не устраивает по характеристикам, например по количеству камер.

    Самые распространенные модели на российском рынке:

    • KBE. Под систему пластиковых окон этой фирмой выпускается профиль моделей 343, 342 и 342R, а также 142 и Expert.
    • Rehau. Широкое распространение получила модель профиля Rehau 561013 и 561570. Состоит из 5 независимых камер – термомодулей. Эта немецкая компания также предлагает модификации Blitz, Delight.
    • Veka. Выпускает модели Softline и Euroline.

    Хорошо зарекомендовали себя подоконные профили фирм:

    Продукция российских марок «Брусбокс» и «Новотекс» по цене выглядит привлекательнее западных аналогов, но не всегда может сравниться с ними в качестве.

    Монтаж

    Есть 2 способа монтажа подоконного профиля.

    Способ № 1

    При таком варианте сначала устанавливается подоконная планка, а затем рама.

    • Отрезается кусок необходимого размера.
    • Он помещается в проем и выставляется при помощи строительного уровня.
    • Делается предварительная примерка оконной рамы. Если между ней и верхом проема остается зазор, то его ликвидируют, поднимая подставочную планку. Для этого можно подложить под него отрезки бруса.
    • Пространство между планкой и проемом заполняется монтажной пеной.

    M r. Build рекомендует: чтобы «голый» донный профиль не стал слабым местом всей конструкции в плане промерзания, его нужно дополнительно утеплить. Для этого в одну из его камер вставляется экструдированный пенополистирол, сшитый полиэтилен или другой утеплитель в форме бруска.

    Способ № 2

    Опытные специалисты делают по-другому:

    • Открепляют от рамы подставочную планку.
    • Вкладывают в камеру профиля утеплитель.
    • Клеят уплотнительную ленту на нижнюю часть рамы или наносят на стык монтажную пену, как показано на фото. Можно использовать одновременно и то, и другое.

    Допустим вариант с использованием сшитого полиэтилена, который располагается не в камере, а в месте соединения планки и рамы. Но хоть где-то утеплитель должен быть!

    • Устанавливают оконный блок вместе с донным профилем.

    Установка оконного блока на деревянные подкладкиЗапенивание шва

    Mr. Build рекомендует второй вариант монтажа: он гарантированно исключит промерзание стыка и возникновение мостиков холода в районе подоконника.

    Подоконный профиль обеспечит прочное крепление дополнительных элементов оконного блока, а его качественная установка – теплоизоляцию. На видео ниже показано, как добиться при его монтаже 100%-й эффективности и не оставить холоду ни одной лазейки, используя утеплитель ЭППС, монтажную пену и герметик.

    Что такое подставочный профиль и для чего он нужен: размеры, утепление и монтаж

    Все больше хозяев, заботясь об утеплении своих квартир, отдают предпочтение пластиковым окнам. Однако мало просто заменить старые деревянные рамы, важно грамотно провести утепление всего оконного проема. Поэтому начинающим мастерам и тем, кто хочет проконтролировать работу монтажников, важно разобраться, зачем нужен подставочный профиль для окон и как его правильно установить.

    Подставочный профиль: что это такое?

    Прежде чем решать, нужна или нет такая деталь при монтаже пластикового окна, следует разобраться с ее устройством и назначением.

    Конструктивно подставочный (подоконный, донный) профиль представляет собой профилированную планку, крепящуюся к нижнему торцу рамы окна. Изготавливается из ПВХ с повышенной устойчивостью к воздействиям внешней среды. Этот материал более прочный, успешно противостоит низким температурам и высокой влажности.

    Зачем нужен подставочный профиль на пластиковые окна

    Архитектурные особенности современных и старых зданий таковы, что в районе нижней границы окна происходит нагнетание воздуха под внешние отливы. В советское время с этим боролись, размещая радиаторы отопления непосредственно под окнами. Сейчас их зачастую стараются убрать с видных мест, поэтому особое внимание следует уделить району подоконника и исключить возможность появления там мостиков холода. Для решения этой проблемы и производится монтаж подставочного профиля.

    Наличие внутренних воздушных камер улучшает теплоизоляцию окна, а конструкция планки облегчает решение сразу нескольких вопросов.

    Защита оконной рамы при транспортировке

    Именно донный профиль принимает на себя все возможные повреждения и загрязнения при перемещении оконной рамы к месту установки. Учитывая немалый вес конструкции и узкие, неудобные лестничные проемы в большинстве зданий, обойтись без них практически нереально. Подоконный профиль прочнее рамы, да и заменить его можно без проблем.

    Упрощение крепления отлива и подоконника

    Отпадает надобность сверлить отверстия непосредственно в раме окна, что, кстати, запрещено производителями. Это может привести не только к попаданию воды внутрь рамного профиля, но и к появлению трещин на раме.

    Есть и другие способы крепления этих элементов окна, например с заведением подоконника под раму и привинчиванием отлива к внешней его части, выходящей на улицу. Также водоотлив и подоконник могут быть установлены в специальные пазы, но здесь есть свои нюансы и сложности с расположением подкладок при установке оконного блока, расчисткой пенного шва и т. д. С подставочной планкой процесс значительно упрощается.

    Профессионалы рекомендуют крепить внешний алюминиевый подоконник на специальный профиль, снабженный «шапкой». Он облегчит монтаж и защитит от затекающей воды.

    Улучшение теплоизоляции

    Качественно утеплить шов в месте примыкания оконной рамы только при помощи монтажной пены невозможно, поэтому необходима подставочная планка.

    Для качественной теплоизоляции рекомендуется выбирать изделие не менее чем с 2 воздушными камерами и толщиной стенок от 2 мм. Для регионов с холодными зимами оптимальный вариант – 3 камеры. Слишком узкий и тонкий профиль станет самым слабым местом всей конструкции.

    Практика показывает, что само по себе подставочное изделие, даже с 3 камерами, не обеспечивает должной теплоизоляции. Требуются дополнительное утепление и герметизация, о которых будет рассказано ниже.

    Правильная установка и долговечность окна

    Подоконную планку легко выставить по уровню. Это гарантирует отсутствие перекосов оконной рамы и качественную работу фурнитуры. Кроме того, донный профиль обеспечивает плотное прилегание рамы к изоляционным материалам (ленте ПСУЛ, гидроизоляции или монтажной пене) и, как следствие, их максимальное уплотнение.

    Размеры и производители

    Стандартная длина подоконного профиля составляет 6 метров. А вот другие размеры могут различаться в зависимости от модели и производителя.

    Как правило, ширина колеблется в пределах от 2 до 4 см, высота составляет 2–3 см.

    Крупнейшие производители пластиковых окон комплектуют свои изделия поставочными профилями. Так что потребность в их отдельной покупке обычно возникает в двух случаях:

    • при потере или поломке детали;
    • когда изделие из комплекта не устраивает по характеристикам, например по количеству камер.

    Самые распространенные модели на российском рынке:

    • KBE. Под систему пластиковых окон этой фирмой выпускается профиль моделей 343, 342 и 342R, а также 142 и Expert.
    • Rehau. Широкое распространение получила модель профиля Rehau 561013 и 561570. Состоит из 5 независимых камер – термомодулей. Эта немецкая компания также предлагает модификации Blitz, Delight.
    • Veka. Выпускает модели Softline и Euroline.

    Хорошо зарекомендовали себя подоконные профили фирм:

    • Wintech;
    • Brusbox;
    • Enwin;
    • Montblanc;
    • Wds;
    • Novotex.

    Продукция российских марок «Брусбокс» и «Новотекс» по цене выглядит привлекательнее западных аналогов, но не всегда может сравниться с ними в качестве.

    Монтаж

    Есть 2 способа монтажа подоконного профиля.

    Способ № 1

    При таком варианте сначала устанавливается подоконная планка, а затем рама.

    • Отрезается кусок необходимого размера.
    • Он помещается в проем и выставляется при помощи строительного уровня.
    • Делается предварительная примерка оконной рамы. Если между ней и верхом проема остается зазор, то его ликвидируют, поднимая подставочную планку. Для этого можно подложить под него отрезки бруса.
    • Пространство между планкой и проемом заполняется монтажной пеной.

    Mr. Build рекомендует: чтобы «голый» донный профиль не стал слабым местом всей конструкции в плане промерзания, его нужно дополнительно утеплить. Для этого в одну из его камер вставляется экструдированный пенополистирол, сшитый полиэтилен или другой утеплитель в форме бруска.

    Способ № 2

    Опытные специалисты делают по-другому:

    • Открепляют от рамы подставочную планку.
    • Вкладывают в камеру профиля утеплитель.
    • Клеят уплотнительную ленту на нижнюю часть рамы или наносят на стык монтажную пену, как показано на фото. Можно использовать одновременно и то, и другое.

    Допустим вариант с использованием сшитого полиэтилена, который располагается не в камере, а в месте соединения планки и рамы. Но хоть где-то утеплитель должен быть!

    • Устанавливают оконный блок вместе с донным профилем.

    Mr. Build рекомендует второй вариант монтажа: он гарантированно исключит промерзание стыка и возникновение мостиков холода в районе подоконника.

    Подоконный профиль обеспечит прочное крепление дополнительных элементов оконного блока, а его качественная установка – теплоизоляцию. На видео ниже показано, как добиться при его монтаже 100%-й эффективности и не оставить холоду ни одной лазейки, используя утеплитель ЭППС, монтажную пену и герметик.

    Ссылка на основную публикацию
