Выбор и монтаж мансардного окна VELUX OPTIMA

Размеры мансардных окон Велюкс

Мансардные окна прочно вошли в нашу жизнь. То, что раньше казалось лишь принадлежностью к заграничному образу жизни, теперь встречается в нашем малоэтажном строительстве повсеместно. Спрос, как известно, рождает предложение. В настоящее время у нас в любом крупном городе можно не только купить окна зарекомендовавшей себя компании, но и заказать грамотную установку.

Хорошим спросом в данном сегменте пользуются мансардные окна компании «Велюкс». Её продукция достаточно надежна и, что самое главное, хорошо продумана и рассчитана на большой срок эксплуатации. К тому же фирма выпускает и окна, и полный набор аксессуаров для их установки. Так что монтаж мансардного окна Велюкс в металлочерепицу можно осуществить и собственными силами.

к содержанию ↑

Как выбрать мансардное окно



Компания «Velux» существует на рынке мансардных окон уже без малого 75 лет. В России её представительства и завод по производству работают более четверти века. За это время немало людей доверились опыту и качеству продукции этой фирмы. Компания выпускает не только окна. Полный комплект мансардного окна Velux включает в себя также:

  • водонепроницаемый алюминиевый оклад (код оклада EWR);
  • гидро-, тепло- и пароизоляция, совместимая с окнами сегмента OPTIMA и PREMIUM;
  • ПВХ-откосы для внутренней отделки мансарды вокруг окна (совпадают с размерами окон и не требуют дополнительной обработки).

Важно! Выбирайте комплект именно для вашего окна Велюкс. В этом случае вы сможете избежать проблем с появлением малозаметных щелей по периметру окна и влаги внутри помещения.

Производство выпускает довольно широкий ассортимент окон. Они различаются по способу изготовления, материалу рамы, стеклопакетам с различными предзаданными свойствами. К тому же каждое окно снабжено специальным вентиляционным клапаном. С его помощью можно легко проветрить мансарду, не открывая окна. Клапан снабжен сменяемым фильтром, что делает пребывание в доме наиболее комфортным. Наклон ската кровли, для которых предназначен комплект мансардного окна Velux, довольно велик и составляет величину от 15⁰ до 90⁰ к плоскости пола.

Установка мансардных окон Velux

Схематическое изображение допуска наклона крыши для окон Велюкс

И, конечно, компания предоставляет большой выбор стандартных размеров. Главное правило, которым пользуются при выборе окна – это возможность расположить его между балками крыши. Причем ширина его должна быть меньше расстояния между стропилами на 7 – 16 см для дальнейшей теплоизоляции проема.

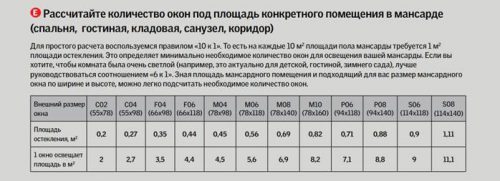

Немаловажное значение при выборе размеров окна имеет степень освещенности комнаты. С помощью таблицы, расположенной на рисунке ниже, можно вычислить и размеры мансардных окон Велюкс, и их количество.

Установка мансардных окон Velux

Для бюджетного варианта мансарды, когда стропила выставлены на расстоянии 70 – 80 см друг от друга, а естественное освещение планируется дополнить искусственным, вполне подойдет мансардное окно Велюкс 55х78 см. Под таким окном впоследствии удобно поставить, например, письменный стол для вашего ребенка. Неплохим решением станет установка второго окна этого размера в соседний проем между стропилами кровли. Низ окна рекомендуется располагать на высоте 90 – 130 см до уровня чистового пола, в зависимости от наклона кровли. В данном вопросе можно получить консультации специалиста при покупке окон или дизайнера.

к содержанию ↑

Правильно размечаем проем для установки

Самое подходящее время для установки мансардного окна – примерно 70-процентная готовность внешней кровли, но без внутренней отделки. Если проем под окно оставлен заранее – проблем при установке не очень много. Установка мансардного окна Велюкс в металлочерепицу имеет свои особенности. Здесь важно правильно разметить прямоугольник, оставив необходимые зазоры между крышей и рамой окна. Если кровля сделана по всем правилам, то вам предстоит «вскрыть» несколько слоев из различных по фактуре материалов разной толщины.

Комплект мансардного окна Velux

Правильное устройство крыши из металлочерепицы для мансарды

Кажется, что вырезать проем – простая задача. Но от точности выполнения этого простого действия зависит очень многое. Чтобы не допустить ошибок, сначала надо маркером отметить середину между стропилами на гидроизоляции кровли. Затем нарисовать квадрат примерно 45х45 мм и разрезать пленку «конвертом». Удалить мешающую обрешетку и металлочерепицу при помощи электропилы и ножниц по металлу.


Важно! Использовать болгарку для проделывания отверстия в металле кровли не рекомендуется. Чрезмерный нагрев кромки среза повреждает антикоррозийный слой и впоследствии лист быстро придет в негодность.
окно велюкс монтаж

Подготовка крыши под мансардное окно

Используя получившееся отверстие, наметить окончательный размер будущего проема. Желательно внизу оставить целый лист металлочерепицы. Произвести окончательную обрезку лишних элементов крыши.

Подготовка крыши

Подготовка проема крыши

В нижней части проема строго горизонтально ставится монтажный брус, горизонт контролируется строительным уровнем. Высота бруса над полом определяется заранее. Получившийся проем в обрешетке должен быть на 5-6 см шире ккоробки. Высота его задается более жестко – на 4,5 см больше высоты окна.

Подготовка крыши и установка

Установка рамы в проем крыши

Установка мансардных окон Velux требует именно таких значений. Они просчитаны и проверены на опыте многих тысяч установленных окон по всему миру. Так мансардное окно Велюкс 55х78 предполагает, что размер проема должен быть 60х82,5 см.

к содержанию ↑

Монтируем раму окна

Если придерживаться инструкции по монтажу мансардного окна Velux и приобрести все необходимые аксессуары компании, то первым делом нужно смонтировать и установить в проём контур теплоизоляции на стальной основе. Он собирается легко и быстро благодаря точным размерам и специальным защелкам.

монтаж рамы

Монтаж рамы в коробку

Для удобства установки оконный блок отсоединяется от коробки. На раму крепятся монтажные пластины, которые имеются в комплекте.

изоляция окна


Важно! Места сопряжения пластин и рамы имеют специальные пазы, потому закрепить монтажные пластины неправильно не получится.

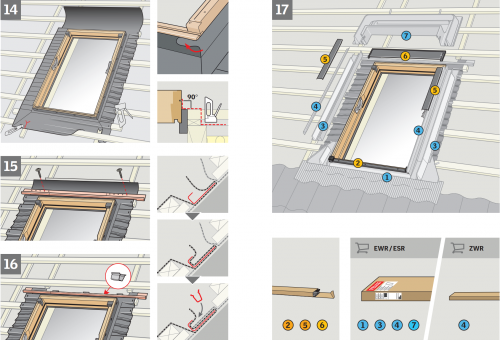

наружная защита мансардного окна

Затем раму вставляют поверх теплоизоляционного контура и крепят к обрешетке: внизу винты закручивают до упора, а вверху оставляют слабину. Это делается для последующей регулировки окна.

ВАЖНО! Для установки мансардных окон VELUX OPTIMA подходят только оклады VELUX OPTIMA.

Вставляют окно в раму. Регулируют зазоры по вертикали, перемещая раму на несколько миллиметров вправо или влево. Если перекос возник в нижней части окна, его исправляют, подкладывая под монтажную пластину специальный пластмассовый клин, так же входящий в фирменный комплект. После регулировки надо закрепить раму намертво. Стеклопакет желательно удалить для удобства проведения окончательных работ по установке.

Для более наглядного понимания, скачайте инструкцию монтажа мансардного окна Велюкс в pdf

Скачать схему монтажа мансардного окна VELUX OPTIMA

к содержанию ↑

Обеспечение гидроизоляции окна Велюкс

Монтаж мансардного окна Velux немыслим без установки гидроизоляции и оклада. Они предотвращают возможные протечки и придают оконному проему законченный вид. Сначала монтируется гидроизоляционный фартук. Внутренняя его сторона крепится степлером к внешней стороне рамы. Остальная поверхность этого контура расправляется и крепится к обрешетке крыши. Над рамой под небольшим углом устанавливается дренажный желоб. При случайном попадании воды на гидроизоляцию крыши он отведет ее в сторону от оконного проема, предотвращая попадание влаги внутрь помещения.

Установка мансардного окна Велюкс в металлочерепицу

Установка гидроизоляционного фартука

Затем наступает черед оклада для высокопрофильных кровельных материалов. Он состоит из верхнего и нижнего окладов и боковых накладок. Гибкий уплотнитель нижней части оклада позволяет повторить любой рисунок волн металлочерепицы и обеспечить плотное прилегание, под которое не попадут ни снег, ни вода. Уплотнитель обжимают рукой, оклад снимают и слегка сгибают его нижнюю часть. Затем оклад устанавливают на то же место и закрепляют на раме. Край оклада простукивают резиновой киянкой для более плотного контакта c покрытием.

И еще один нюанс. Края выступающих волн черепицы срезают под углом в 45⁰ для того, чтобы пористый низ смог прилегать более равномерно. Этот момент вполне четко виден на фотографии.

Монтаж мансардного окна Велюкс в металлочерепицу

Слева на фото под гофрой оклада просматривается срезанный под углом верх волны

Боковые накладки устанавливаются довольно легко благодаря специальным соединениям. Края, которые заводятся под металлочерепицу, загибаются вверх. Конструкция соединения с нижним окладом не позволяет влаге проникать к окну. Нужно помнить, что боковые накладки бывают правые и левые.

После установки боковин приходит черед верхнего оклада. Конструкции окладов могут различаться, поэтому перед установкой необходимо тщательно изучить прилагаемую к аксессуару инструкцию. Установленный оклад предохраняет раму от осадков и придает изделию законченный вид. В последнюю очередь закрепляются наружные листы кровли в тех местах, где они были закреплены ранее.

Размеры мансардных окон Велюкс

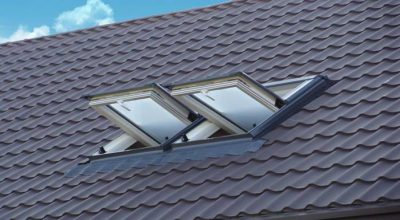

Два окна, установленные в соседние пролеты между стропилами

В итоге крыша может принять такой же вид, как на фото.

к содержанию ↑

Подведение итогов

Оглядываясь назад, можно сформулировать краткий список действий по установке мансардных окон Velux:

  • приобрести сразу полный комплект окна со всеми необходимыми аксессуарами;
  • в комплект входит инструкция по монтажу мансардного окна Velux, которую надо тщательно изучить и всегда держать под рукой. Такими же инструкциями снабжены все фирменные аксессуары;
  • правильно выбрать место для установки;
  • выдержать размеры проема;
  • при установке коробки устранить возможные её перекосы и лишь после этого окончательно закрепить к обрешетке;
  • работать последовательно; заканчивать каждый этап контролем сделанного, потом переходить к следующему.

Следует помнить, что в отличие от обычного окна в вертикальной стене мансардное подвергается повышенным нагрузкам. Ведь и ветер, и ливень, и град воздействуют на стекло почти под прямым углом. Так что сделанное кое-как окно не прослужит долго. К тому же, приобретая фирменные материалы Велюкс для вашего окна, вы получаете не только увеличенный срок службы изделия, но и возможность увеличения гарантийного срока на него.
