Устройство отливов на окна
Прайс на установку отливов
Наименование услуги | Ширина (мм). | Ед. измер. | Стоимость (в рублях). | |||||
---|---|---|---|---|---|---|---|---|
Материал | Работы** | Общая | ||||||
До 12 м.п. | Более 12 м.п. | До 12 м.п. | Более 12 м.п. | До 12 м.п. | Более 12 м.п. | |||
1. Установка отлива оцинкованного | 110/130 | м.п. | 360 | 310 | 600 | 350 | 960 | 660 |
150/200 | м.п. | 470 | 400 | 600 | 350 | 1070 | 750 | |
210/250 | м.п. | 480 | 410 | 600 | 350 | 1080 | 760 | |
300 | м.п. | 530 | 460 | 600 | 350 | 1130 | 810 | |
2. Установка отлива полиэстер с заглушками | 110/130 | м.п. | 380 | 320 | 600 | 350 | 980 | 670 |
150/210 | м.п. | 430 | 370 | 600 | 350 | 1030 | 720 | |
230/250 | м.п. | 530 | 460 | 600 | 350 | 1130 | 810 | |
320 | м.п. | 610 | 530 | 600 | 350 | 1210 | 880 | |
340/380 | м.п. | 820 | 700 | 600 | 350 | 1420 | 1050 | |
3. 1. Установка отлива алюминиевого (Россия) гнутый, толщина 1 мм с заглушками | 70/90 | м.п. | 1010 | 860 | 600 | 350 | 1610 | 1210 |
110/130 | м.п. | 1140 | 970 | 600 | 350 | 1740 | 1320 | |
150/165 | м.п. | 1240 | 1070 | 600 | 350 | 1840 | 1420 | |
180 | м.п. | 1340 | 1140 | 600 | 350 | 1940 | 1490 | |
210/240 | м.п. | 1450 | 1240 | 600 | 350 | 2050 | 1590 | |
250 | м.п. | 1450 | 1240 | 600 | 350 | 2050 | 1590 | |
300/350 | м.п. | 2270 | 1940 | 600 | 350 | 2870 | 2290 | |
400/550 | м.п. | 3380 | 2890 | 700 | 450 | 4080 | 3340 | |
600/700 | м.п. | 6760 | 5780 | 700 | 450 | 7460 | 6230 | |
3.2. Установка отлива алюминиевого экструдированного (Gutmann) с заглушками (цвет белый и темная бронза)* | 70 | м.п. | 1500 | 600 | 350 | 2100 | 1850 | |
90 | м.п. | 1725 | 600 | 350 | 2325 | 2075 | ||
110 | м.п. | 2250 | 600 | 350 | 2850 | 2600 | ||
180 | м.п. | 2850 | 600 | 350 | 3450 | 3200 | ||
210 | м.п. | 3675 | 600 | 350 | 4275 | 4025 | ||
280 | м.п. | 5250 | 600 | 350 | 5850 | 5600 | ||
320 | м.п. | 7125 | 600 | 350 | 7725 | 7475 | ||
360 | м.п. | 7875 | 600 | 350 | 8475 | 8225 | ||
3.3. Порошковая покраска AL отлива с одной стороны | м.п. | 350 | 300 | 350 | 300 | |||
4. Демонтаж с сохранением старого отлива | м.п. | 770 | 610 | |||||
5. Демонтаж без сохранения старого отлива | м.п. | 200 | 200 | |||||
6. Установка отливов материал заказчика | м.п. | 880 | 650 | 880 | 650 |
Минимальная стоимость работ – 3300 рублей
Установка эркерного отлива- 960 рублей за стык.
Стоимость работ по установке отливов общей длиной больше 40 м.п. рассчитывается индивидуально.
*Экструдированные алюминиевые отливы поставляются погонажем, кратным 6 метрам.
**Указана стоимость за монтаж на пену.
Ниже представлена стоимость других способов установки
Способ установки отлива | Единица измерения | Стоимость (в рублях)* | |
---|---|---|---|
1. Установка по ГОСТу | м.п. | 300 | |
2.1. Установка с утеплителем | Толщина 5 мм | кв.м | 180 |
Толщина 10 мм | кв.м | 390 | |
Толщина 20 мм | кв.м | 780 | |
2.2. Транспортные расходы | шт | 1350 |
Пункт 2.1 считается вместе с пунктом 2.2.
*Данная стоимость суммируется со стоимостью установки отливов на пену
Прайс-лист на установку козырьков.
Наименование услуги | Ширина (мм). | Ед. измер. | Стоимость (в рублях). | |||||
---|---|---|---|---|---|---|---|---|
Материал | работы | Общая | ||||||
До 12 м.п. | Более 12 м.п. | До 12 м.п. | Более 12 м.п. | До 12 м.п. | Более 12 м.п.* | |||
1. Установка козырька с помощью альпинистов | 100 | м.п. | 290 | 240 | 1200 | 1100 | 1490 | 1340 |
200 | м.п. | 430 | 360 | 1200 | 1100 | 1630 | 1460 | |
300 | м.п. | 610 | 520 | 1200 | 1100 | 1810 | 1620 | |
400 | м.п. | 790 | 670 | 1200 | 1100 | 1990 | 1770 | |
500 | м.п. | 970 | 830 | 1200 | 1100 | 2170 | 1930 | |
600 | м.п. | 1120 | 950 | 1200 | 1100 | 2320 | 2050 | |
2. Демонтаж с помощью альпинистов | м.п. | От 660 | От 660 | От 660 | От 660 | |||
3. Установка козырька (материал Заказчика) | м.п. | 2000 | 1800 | 2000 | 1800 | |||
4. Герметизация козырька с помощью альпинистов | М.п. | 1200 | 1100 | 1200 | 1100 | |||
5. Подготовительно/заключительные работы альпинистов | шт | 4000 | 4000 |
Минимальная стоимость работ по установке козырька – 6000 рублей
Стоимость работ по демонтажу и монтажу козырьков суммируется.
Эркерный стык – 890 рублей за стык.
Работы по установке козырьков длиной больше или равной 20 кв.м. считаются индивидуально.
Демонтаж козырька с сохранением – от 1100 рублей за м.п.
Инструкция по монтажу отливов
Инструкция по монтажу Отливов
Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.
Отливы делятся на
•Отливы для фундамента
•Отливы для заборов
Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.
Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом
Инструкция по монтажу оконных отливов
Назначение оконных отливов – оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.
Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.
Для монтажа отливов вам понадобится:
- Шуруповерт с насадкой ph2
- Плоскогубцы жестянщика
- Ножницы по металлу
- Монтажная пена с низкой степенью расширения
- Саморезы пресс шайба 16мм
Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.
Видеоинструкция по монтажу оконных отливов

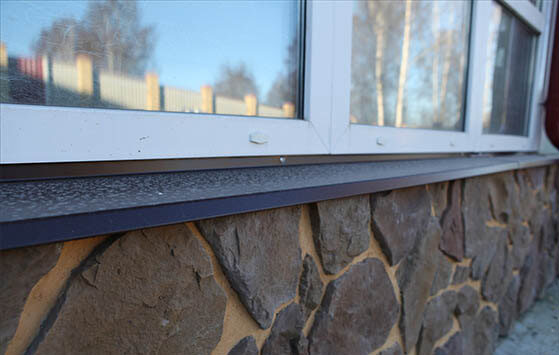

Инструкция по монтажу отливов фундамента
Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.
Для монтажа отливов вам понадобится:
- Шуруповерт с насадкой ph2
- Плоскогубцы жестяньщика
- Ножницы по металлу
- Монтажная пена с низкой степенью расширения
- Саморезы пресс шайба 16мм или дюбель гвозди
Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже) . Загибаем и заводим один край отлива на другой,гермитизируем стык, закрепляем к стене здания. Проверяем угол наклона отлива по всей длине фундамента. Монтаж отливов завершен.
Видеоинструкция по формированию угла отлива фундамента
Ответы на часто задаваемые вопросы!
Как закрепить отлив цоколя?
Как крепить отлив цоколя к направляющим ?

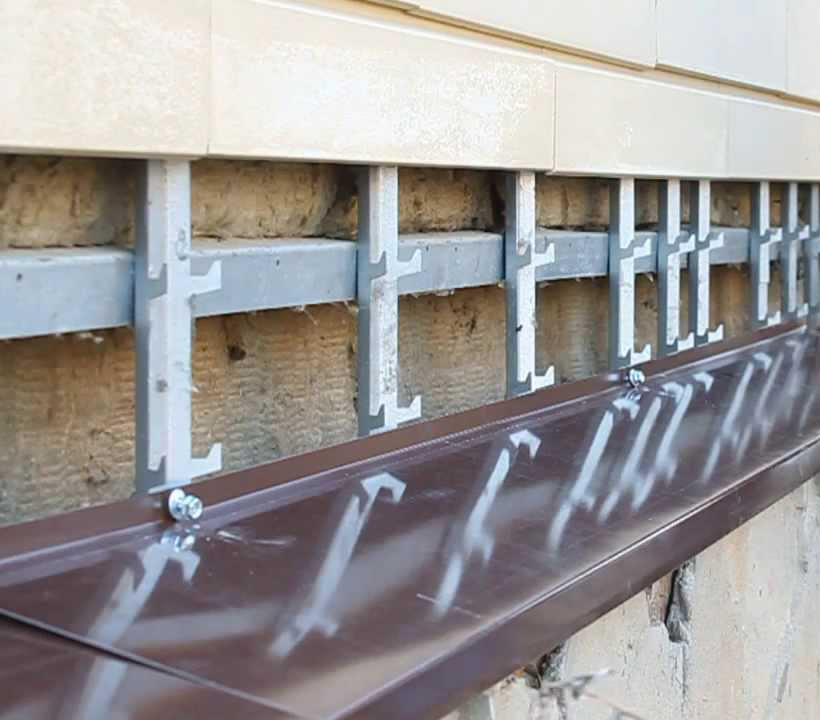

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.
Как крепить отлив цоколя к стене ?
2.
Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.
При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления. Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.
Как соединить отливы между собой?
Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

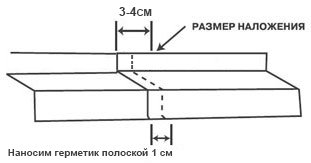

Соединение отливов внахлест
Самый простой способ соединение отливов внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

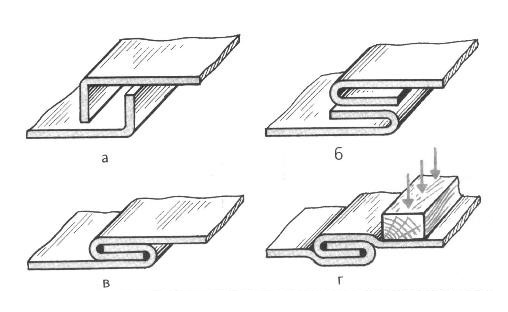

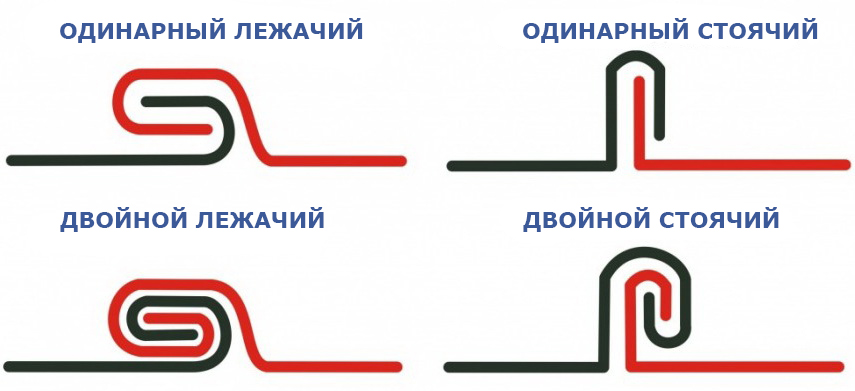

Соединение отливов фальц замком
Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:
Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

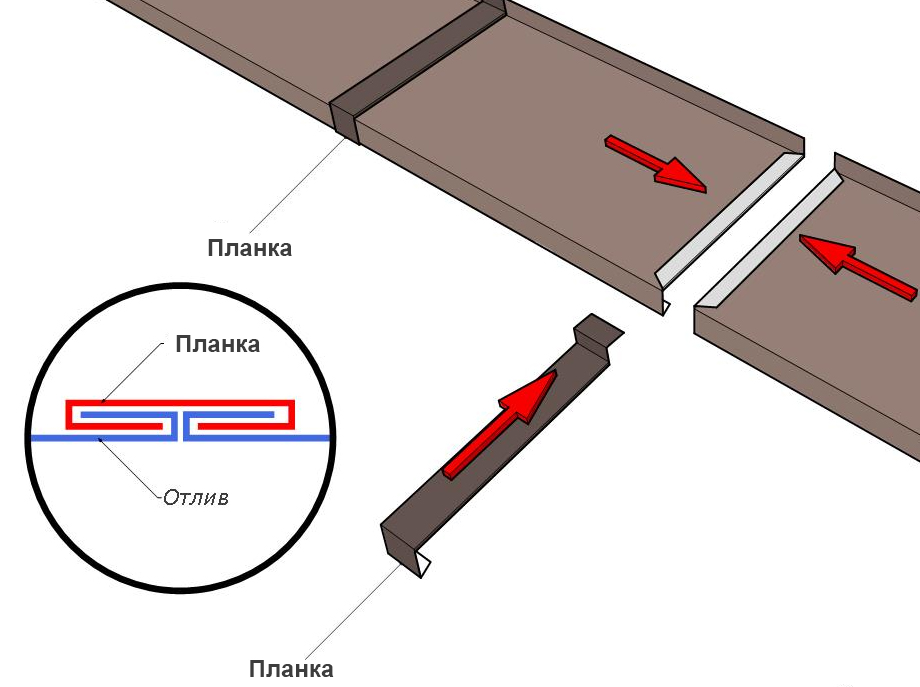

Соединение отливов при помощи планки
Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов. Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.
Как соединить отливы на углах?
Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.
Первый вариант– соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

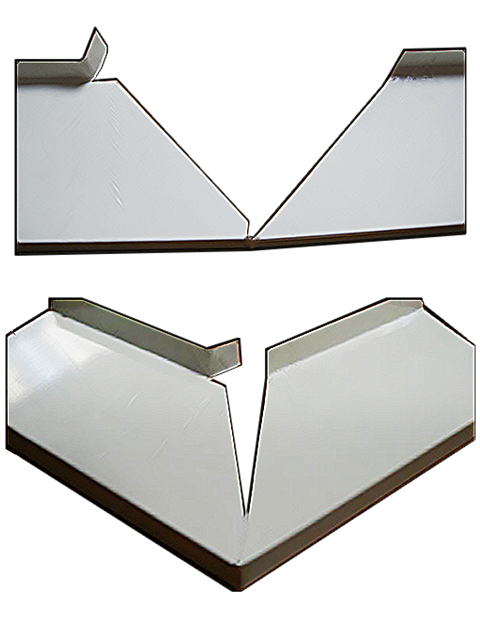

Второй вариант – если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

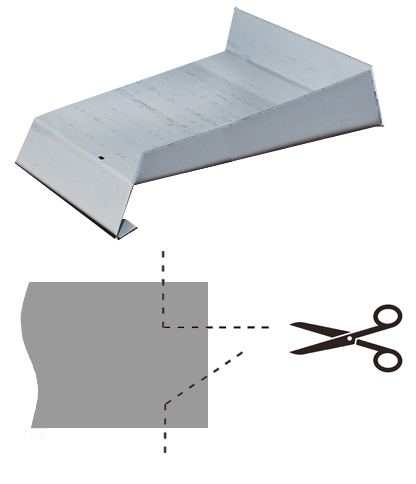

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;
2. Планки устанавливаются на места, и припуск заводят внутрь соединения;
3. Отлив соединяется клепками, захватывая припуск;
4. Место соединения тщательно промазывают герметиком.
Третий вариант – соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.
Как установить козырек (отлив) на балкон ?
Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.
- Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
- Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
- Прикладываем отлив к потолку и фиксируем анкерами
- Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
- Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
- Монтаж балконного отлива завершен.
Установка отливов на пластиковые окна – замер и технология монтажа изделий
Монтажа окон ПВХ предусматривает проведение дополнительных отделочных работ для защиты конструкции от воздействий окружающей среды. Зачастую при отделке выполняется установка отливов на пластиковые окна и обустройство наружных откосов.
Отливы – это дополнительное препятствие для попадания влаги в конструкцию оконной рамы и декоративно-отделочный элемент окна.
Кроме того, данная отделка закрывает щель между подоконником и окном, что значительно снижает проникновение холодного воздуха внутрь помещения.

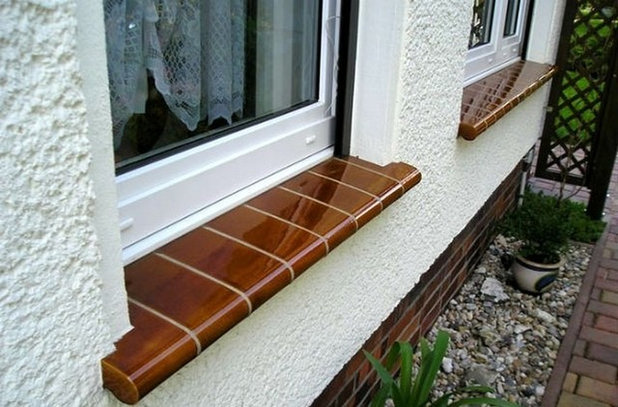

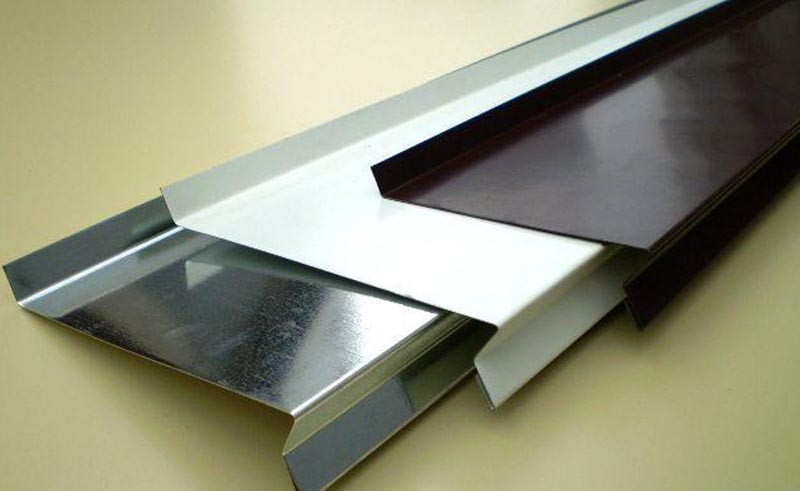

Виды отливов для пластиковых окон
Установка отливов на пластиковые окна
Отливы для окон ПВХ изготавливаются из различных компонентов, среди которых стоит выделить изделия, произведенные из следующих материалов:
Типовых размеров для отливов не существует, поскольку всё подгоняется под конкретное окно.
Ассортимент изделий отличается по таким качествам, как срок службы, устойчивость к температурам и погоде, ценовой диапазон, цвет, текстура и форма, возможность покрытия лаком или краской, прочностные характеристики и т.д.
Устройство и замер необходимых материалов

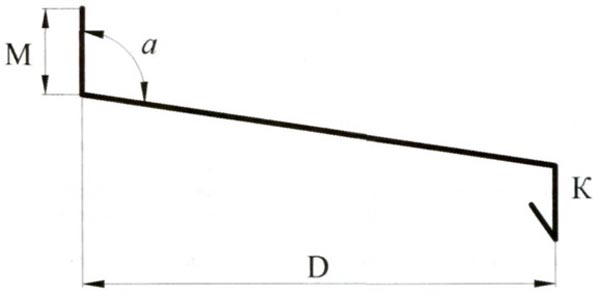

Общая схема устройства оконного отлива: M – Верхняя полочка, D – водоотлив, K – капельник .
В зависимости от типа используемого отлива, устройство изделия может иметь ряд особенностей.
Тем не менее, любой отлив имеет схожую конструкцию, состоящую из следующих элементов:
- Верхняя полочка.
- Водоотлив.
- Нижний капенос или капельник.
Выбирая подходящий по устройству отлив на окна, следует обратить внимание на величину верхней полочки, так как при установке данный элемент не должен препятствовать водоотводу через отверстия на изделии.
В случае если планируется монтаж на подстановочный профиль (при недостаточном уклоне) размер верхнего элемента не должен превышать 20-30 миллиметров.
При выборе важно учитывать, что размер отливов для окон считается без “заходов” на стену откоса, то есть к исходной величине лучше прибавить 10-15 сантиметров для выполнения загибов.

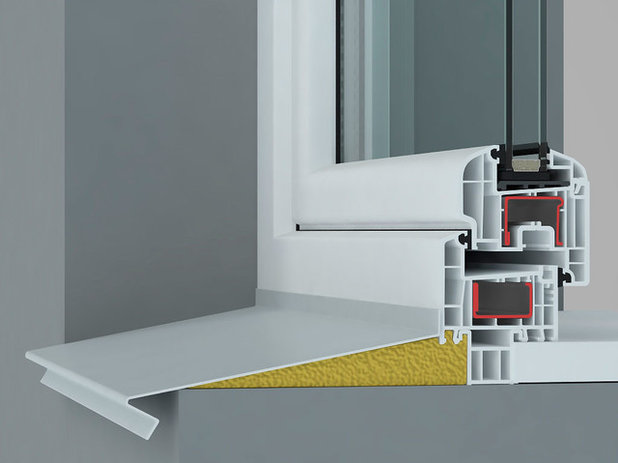

Общая схема расположения основных частей и материалов
Выполняя замер желательно брать во внимание следующие моменты:
- глубина и форма откосов – для фигурных и выступающих по форме наружных откосов, желательно брать максимальный размер для подрезки. При декоративных выступах могут быть выполнены напуски, размером в 2-3 сантиметра;
- при замерах ширины учитывается, что вынос капельника должен составлять минимум 20-30 миллиметров относительно плоскости стены;
- рекомендуемый угол сгиба отлива должен быть не менее 110-135 градусов;
- при размерах изделия более 1.5.-1.7 метров в длину, с торцевой части отлива желательно предусмотреть компенсационные зазоры, размером в 5-7 миллиметров, заполненные герметиком.
Подготовка инструмента перед установкой
Установка отлива на пластиковое окно выполняется при помощи ряда инструментов, каждый из которых будет использоваться для определенных видов работ:
- с помощью ножниц по металлу производится резка листов по нужным размерам и формам;
- универсальная дрель-шуруповёрт с набором насадок разного типа и длины – для быстрого крепления элементов конструкции;
- простые саморезы для деревянных рам, саморезы со сверлильными наконечниками для металлопластиковых конструкций;
- рулетка, маркер, линейка для осуществления измерений и нанесения удобной разметки.

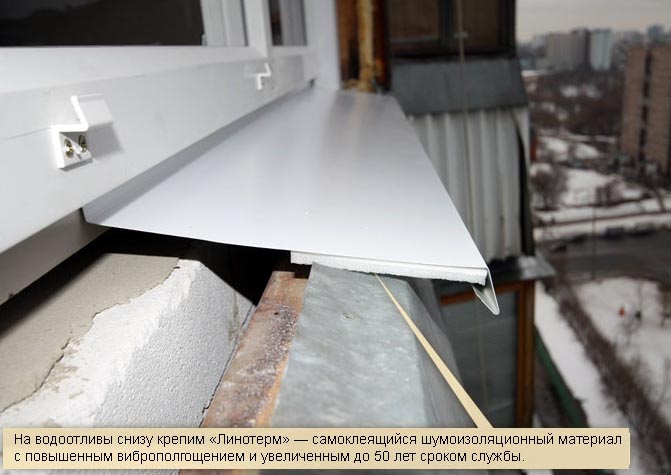

Технология установка и крепления
Установка отлива на окна представляет собой поэтапный процесс и может быть выполнена практически при любых погодных условиях.

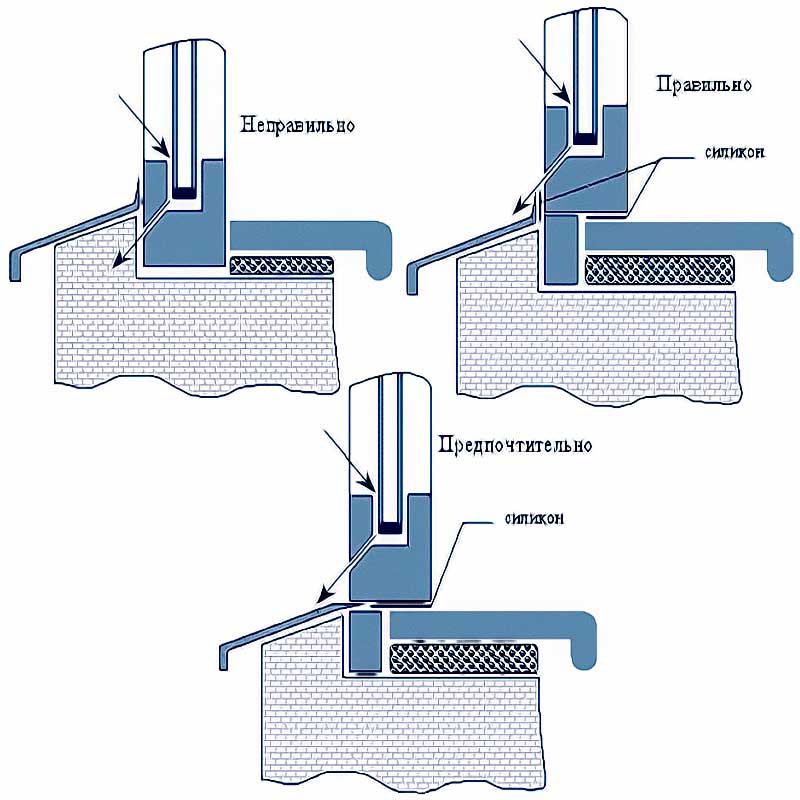

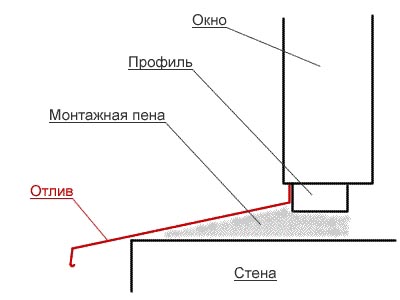

Пример правильной и неправильной установки относительно оконной рамы
Монтаж отливов для пластиковых окон производится следующим образом:
- Проверка на соответствие изделия по размеру и цвету. Визуальный осмотр на отсутствие дефектов и видимых повреждений.
- Производим раскройку отлива в соответствии с размерами торцевых заглушек. Отмеряем на изделии нужный размер, и маркером или карандашом наносим линию разреза. Строгую перпендикулярность этой линии можно проконтролировать угольником. Режем материал по линии с помощью ножниц по металлу.
- Берём дрель и сверло 3,2 мм, делаем отверстия с лицевой стороны планки для крепления. Шаг расположения отверстий не должен превышать 45 см. От торца крепёжной полки следует отступить расстояние в 5-10 см. Располагайте отверстия так, чтобы прикреплённый отлив свешивался над стеной фасада на 3-4 см.
- Силиконовым герметиком клеим к нашему отливу боковые накладки. Стык между боковым откосом внешней стенки и самой накладкой не должен быть больше 0,5 см. В месте прилегания накладок к стенке нужно нанести силиконовый герметик.
В случае, если установка опорного кронштейна не производиться, под водоотлив крепится слой шумоизоляционного материала
Крепление отлива к окну заканчивается наклейкой диффузионной ленты. Этот момент рассмотрим более подробно:
- определяем место для нанесения пенополиуретановой пены – это область под подставочным профилем, а также стык этого профиля с изделием. Увлажняем эту область, а потом запениваем;
- очень важно, чтобы пена закрывала подставочный профиль по всей его высоте. Наносим пену под поверхностью и по всей длине средней части отлива. Не допускайте, чтобы пена выходила за плоскость стенки;

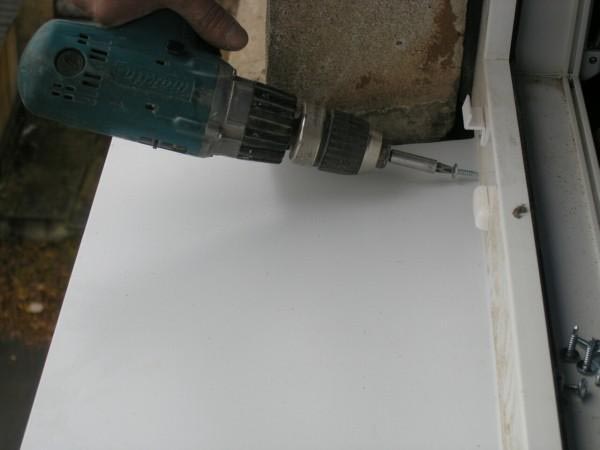

- производим крепление отлива к подставочному профилю с помощью шурупов;
- надавливаем на поверхность изделия руками, чтобы пена под ним заполнила всю площадь;
- обрабатываем силиконовым герметиком стыки между откосами и торцевыми заглушками.
Примерная стоимость при установке специалистами
Конечная стоимость монтажа отливов на окна складывается из стоимости отдельных услуг специалистов.
Крепление лучше всего производить шуруповертом, что значительно ускорить процесс установки
При беглом анализе данных видов строительных услуг, средняя стоимость установки отлива будет складываться из следующих затрат:
- подготовка и установка – от 350 – 400 рублей;
- переустановка и переделка – 500 рублей;
- обработка шва монтажной пеной – 250 рублей;
- обработка шва герметиком – 250 рублей;
- чистка окон и швов от пены – 300 рублей.
Таким образом, крепление отлива к пластиковому окну может обойтись в стоимость от 1150 рублей в самом простом варианте, без дополнительного утепления и отделки.
Вопрос: Обязательно ли делать отливы на окнах
Или можно как-нибудь без них — слишком шумят
В летний дождь хочется открыть окна настежь и дышать, дышать… Оставить створки распахнутыми на всю ночь… Но капли так барабанят по отливу, что сладко заснуть уже не получится. Спрашивается: со времён нашего детства какие-то другие отливы начали делать? Иной раз кажется, что с деревянными окнами было не так и шумно, как с новыми ( «тихими» ) пластиковыми.
Объясняет физик, специалист по вентиляции и оконным системам.
Отливы нужны на любых окнах?
Нет, только на окнах «с четвертью». Что имеется в виду? Дело в том, что капитальные стены дома толще, чем нитка остекления (что логично: ведь дом не автобус). Поэтому при установке оконный блок сдвигают в сторону помещения.
«Четверти» делаются слева-справа-сверху. Внизу — остается торец стены. На нём и будет собираться вода во время дождя. Чтобы этого не произошло, со стороны улицы ставится отлив — внешний подоконник с достаточным для оттока воды уклоном. Стоит отметить, что в многоквартирных домах в России окон такой конструкции большинство (за рубежом и в частных домах возможны варианты).
О чем тут спорить — отлив стоит копейки! Бери и делай
Проблема не в цене, конечно. А в том, что если установить отлив, новые окна начинают громыхать. Плохо закреплённый отлив дребезжит от каждого порыва ветра. А добротно (вроде бы) сделанный — беспокоит во время ливней: капли дождя звучат как глухая барабанная дробь. Почему так происходит?
Дело в особенностях конструкции отливов из «масс-маркета». То, что обычно предлагают оконные фирмы в момент установки окна — это отливы из тонкостенных материалов. Чаще всего речь идёт про профилированные пластины: алюминиевые, из оцинкованной стали, меди или пластика. Одним торцом они вплотную примыкают к оконному профилю, а другим… висят в воздухе. И в этом главная проблема.
С точки зрения физики, мы имеем упругие тонкостенные лёгкие мембраны, которые при ударе издают звук. Чему ж удивляться — они и должны звучать: ксилофон, литавры или варган работают по тому же самому принципу колебания пластины металла.
Хорошо, но у нас ведь «тихое окно»… Разве стеклопакеты не должны гасить весь этот «оркестр»?
Во-первых, как только вы открыли окно, говорить о параметрах его звукоизоляции бессмысленно. Во-вторых, шум дождя передаётся не только по воздуху, а ещё и по конструкции самого окна. Дело в способе монтажа тонколистовой пластины: одним торцом такие отливы примыкают к оконному профилю. Через это место примыкания вибрация (звук) и передается в помещение — то есть звучит сам оконный профиль. Это значит, что барабанящий дождь будет отлично слышно в квартире даже при плотно закрытых «звуконепроницаемых» стеклопакетах.
А можно сделать металлический отлив на окно тихим?
Если вы из экономических соображений ставите тонколистовые отливы на пластиковые окна, советую «доработать» их в момент установки:
1. Добейтесь, чтобы отлив не висел. Прикрепите тонкостенный профиль к торцам стены с помощью монтажной пены.
2. Добавьте отливу массы. Наклейте с нижней стороны профиля специальные ленты для утяжеления.
3. Сделайте листовую шумоизоляцию. На тыльную сторону отлива приклейте материал типа стизола (фольгированный пенополиэтилен): он обладает звукопоглощающими свойствами.
Инструкция по монтажу отливов
Инструкция по монтажу Отливов

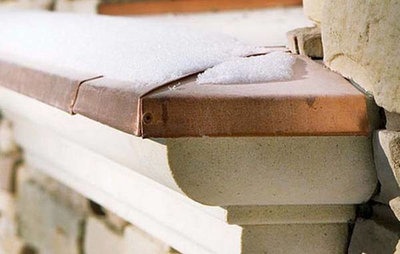

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.
Отливы делятся на
•Отливы для фундамента
•Отливы для заборов
Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.
Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом
Инструкция по монтажу оконных отливов
Назначение оконных отливов – оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.
Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.
Для монтажа отливов вам понадобится:
- Шуруповерт с насадкой ph2
- Плоскогубцы жестянщика
- Ножницы по металлу
- Монтажная пена с низкой степенью расширения
- Саморезы пресс шайба 16мм
Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.
Видеоинструкция по монтажу оконных отливов
Инструкция по монтажу отливов фундамента
Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.
Для монтажа отливов вам понадобится:
- Шуруповерт с насадкой ph2
- Плоскогубцы жестяньщика
- Ножницы по металлу
- Монтажная пена с низкой степенью расширения
- Саморезы пресс шайба 16мм или дюбель гвозди
Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже) . Загибаем и заводим один край отлива на другой,гермитизируем стык, закрепляем к стене здания. Проверяем угол наклона отлива по всей длине фундамента. Монтаж отливов завершен.
Видеоинструкция по формированию угла отлива фундамента
Ответы на часто задаваемые вопросы!
Как закрепить отлив цоколя?
Как крепить отлив цоколя к направляющим ?
1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.
Как крепить отлив цоколя к стене ?
2.
Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.
При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления. Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.
Как соединить отливы между собой?
Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.
Соединение отливов внахлест
Самый простой способ соединение отливов внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.
Соединение отливов фальц замком
Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:
Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.
Соединение отливов при помощи планки
Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов. Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.
Как соединить отливы на углах?
Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.
Первый вариант– соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.
Второй вариант – если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.
1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;
2. Планки устанавливаются на места, и припуск заводят внутрь соединения;
3. Отлив соединяется клепками, захватывая припуск;
4. Место соединения тщательно промазывают герметиком.
Третий вариант – соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.
Как установить козырек (отлив) на балкон ?
Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.
- Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
- Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
- Прикладываем отлив к потолку и фиксируем анкерами
- Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
- Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
- Монтаж балконного отлива завершен.
