Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, – максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

  1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
  2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
  3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
  4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
  5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
  6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

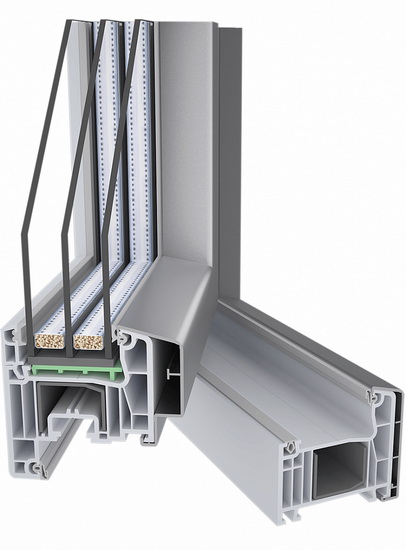

Профиль

Внутри профиль пластикового окна разделяется на перегородки – камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

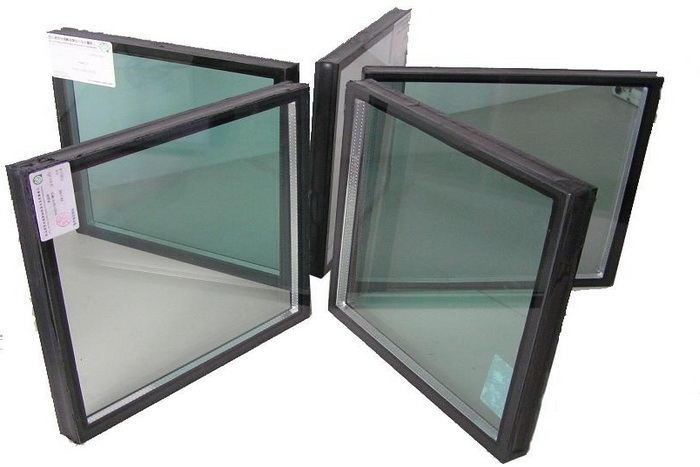

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

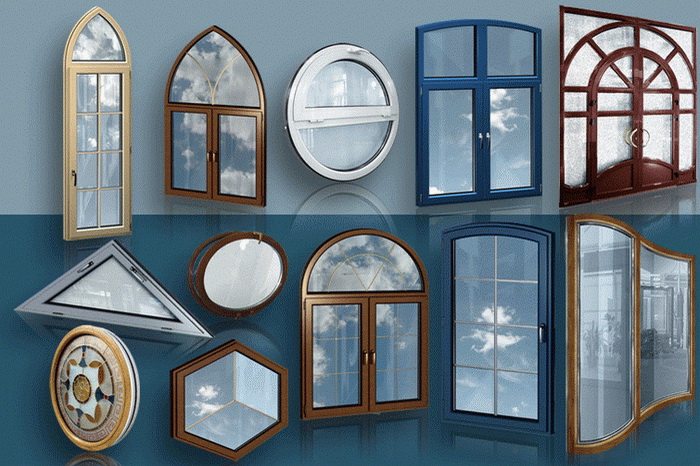

  • Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
  • Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
  • Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
  • Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

  • Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
  • Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
  • Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.

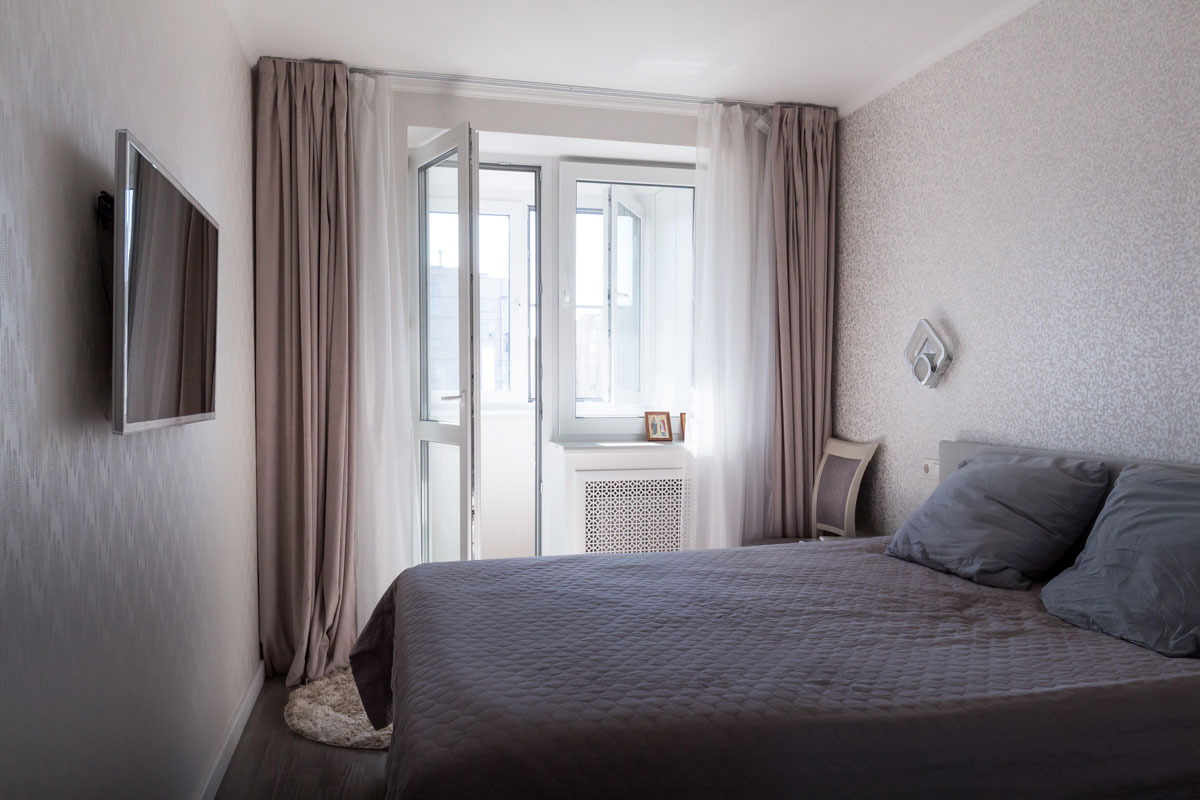

  • Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
  • Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.
Читайте также:  Как выбрать пластиковое окно рекомендации эксперта

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

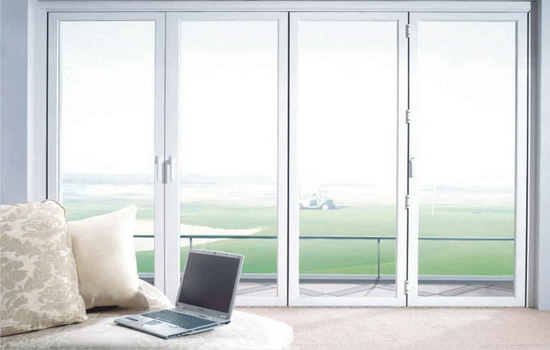

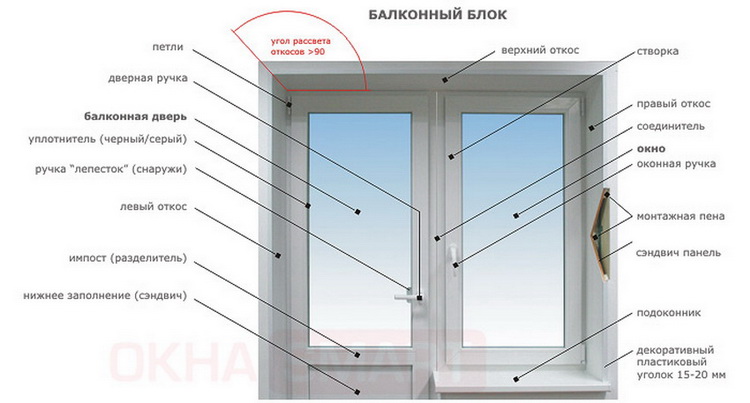

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

  • Рама;
  • Створка;
  • Стеклопакет;
  • Фурнитура;
  • Резиновые уплотнители;
  • Штапик;
  • Импост;
  • Штульп.

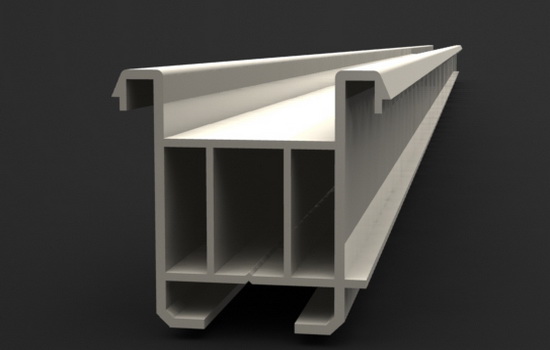

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

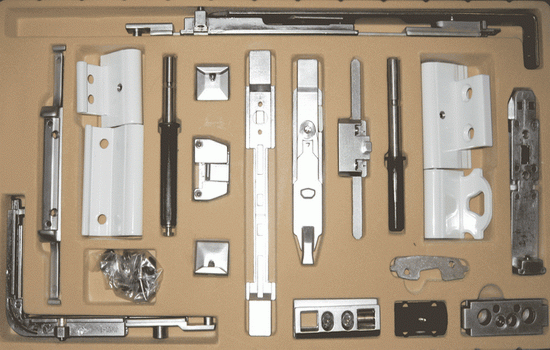

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

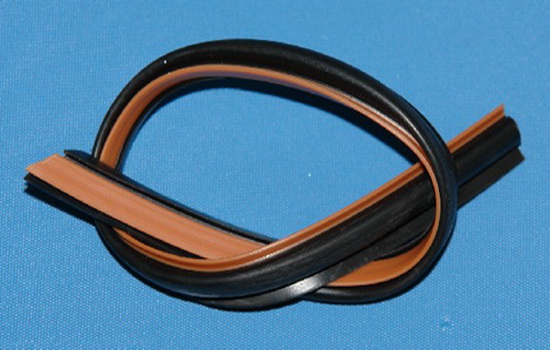

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

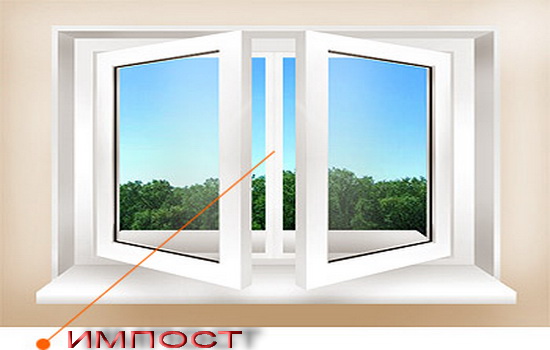

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

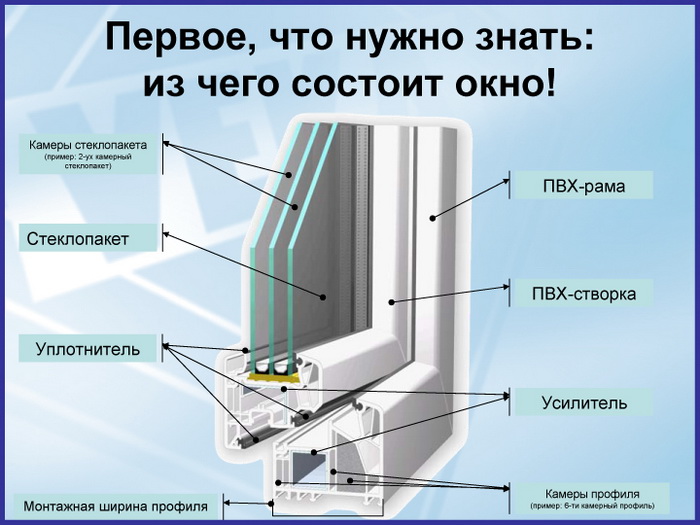

Из чего состоит пластиковое окно

Всем знакомые пластиковые окна состоят из целого ряда элементов, это профиль ПВХ, стеклопакет, фурнитура, уплотнительные контуры, штапики, водоотлив, подоконник, откосы. В итоге устройство пластикового окна получается весьма сложным. Например, профиль из поливинилхлорида, на вид похожий на гладкий брусок (такое определение допускает ГОСТ 30673-99), скрывает внутри много сложных технических решений.

Конструкция пластиковых окон

Современные оконные системы ПВХ изготавливаются по принципу конструктора, что открывает неограниченные возможности в производстве светопрозрачных конструкций любой конфигурации. Преимущества ПВХ систем хорошо известны:

  • относительно небольшой вес в сравнении с деревянными, алюминиевыми и дерево-алюминиевыми;
  • долговечность и надежность;
  • высокие потребительские свойства;
  • различные варианты открывания: поворотное, поворотно-откидное, откидное, раздвижное;
  • простота ухода;
  • доступная цена.

Споры о том, какие окна лучше, в обозримом будущем вряд ли закончатся. Каждый вид имеет свои преимущества и недостатки. Но на аргумент «специалистов», что пластик выделяет вредные вещества и утрачивает прочностные свойства при нагреве, хочется порекомендовать освежить знания по химии. Да, с ПВХ профилем это происходит, но при таких температурах, при которых любой человек давно будет вынужден покинуть помещение.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Большой выбор стеклопакетов и типов остекления. Клиенту доступны окна ПВХ, деревянные и алюминиевые. Все работы по остеклению проводятся по ГОСТу.

Профессиональный монтаж. Окна не деформируются даже после 15 лет эксплуатации. Балкон надежно защищен от промерзания и плесени.

Пластиковое окно — из чего оно состоит

Конструкция пластиковых окон включает два основных элемента — профиль и стеклопакет. После измерения размеров проема специалистами на производстве изготавливается оконная коробка. В общей площади конструкции на ее долю приходится около 10%.

Рассмотрим элементы окна, состоящие из профиля выбранной камерности:

  • рама — сваренная по углам коробка, которая жестко фиксируется в проеме;
  • створки — элементы конструкции, которые позволяют часть окна открывать;
  • импост — закрепленный элемент, разделяющий коробку на части и обеспечивающий дополнительную жесткость; различают вертикальные и горизонтальные импосты.
Читайте также:  Металлические раздвижные решетки на окна

Внутри профиля расположено несколько воздушных камер, их число варьируется от трех до шести. Различаются также ширина и толщина профиля. В основную камеру профиля при изготовлении закладывается усилительный вкладыш — армирующий профиль, который также имеет разные характеристики. От всех этих параметров во многом зависят звуко- и теплоизоляционные свойства оконной системы, а также ее прочность.

Другие важные элементы окна — стекло и уплотнительный контур. Из двух или трех стекол делают герметичный стеклопакет — светопрозрачную часть конструкции. Стеклопакеты различаются:

  • По технологии производства (сегодня применяются стандартная и «теплый край»).

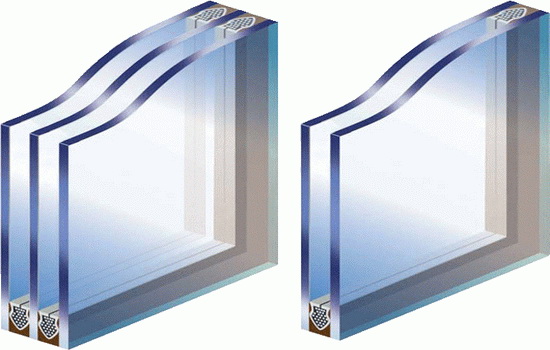

  • По количеству камер: стеклопакет из двух стекол называется однокамерным, из трех — двухкамерным. Между стеклами устанавливается перфорированная алюминиевая или пластиковая рамка (спейсер), в которую закладывают влагопоглотитель, или молекулярное сито. Стеклопакет фиксируется изготовленными из доборного профиля штапиками.
  • По типам используемого стекла, которых сегодня, помимо обычных стекол разной толщины, существует множество разновидностей. Производители подбирают стекла под основную функцию стеклопакета: шумоизоляция, энергосбережение, защита от солнечных лучей.
  • По толщине. Производители выпускают стеклопакеты разной толщины, шаг составляет 2 м. В климатических условиях средних широт разумно ориентироваться на стеклопакеты толщиной 32-34 мм.

Устройство пластикового окна предусматривает установку двух или более уплотнительных контуров. Важны такие характеристики уплотнителя, как износоустойчивость и термостойкость. Изготавливают уплотнители обычно из вулканизированного каучука (резины), синтетического каучука (EPDM каучук), эластичного термопласта.

Без качественной, надежной фурнитуры не может быть хорошего пластикового окна. Под этим термином понимаются петли, на которые подвешивают створки, механизмы, с помощью которых их открывают и закрывают, ручки и многое другое. Хорошая фурнитура, такая, например, как фурнитура Titan AF, должна быть незаметна (кроме красивых ручек, конечно!) и не напоминать о себе пользователю, создавая ему проблемы.

Надеемся, нам удалось вкратце объяснить, из чего состоит окно. Заканчивая перечисление элементов оконной конструкции, надо не забыть упомянуть:

  • штульп — элемент, позволяющий плотно прикрыть створки без импоста;
  • откосы — панели из пластика, прикрывающие стены вокруг окна с трех сторон;
  • водоотлив — карниз, защищающий конструкцию от атмосферных осадков;
  • подоконник — любимое место домохозяек для размещения цветов и рассады, изготавливается, в основном, из плиты МДФ или профиля ПВХ.

Как правильно выбрать пластиковое окно

Самое верное решение — обратиться в «Фабрику Окон». Специалисты компании расскажут, из чего состоит пластиковое окно (качественное!), помогут сделать выбор, оформят заказ, изготовят и установят конструкцию. Одним словом, выполнят работу «под ключ». Быстро и надежно.

Устройство окна

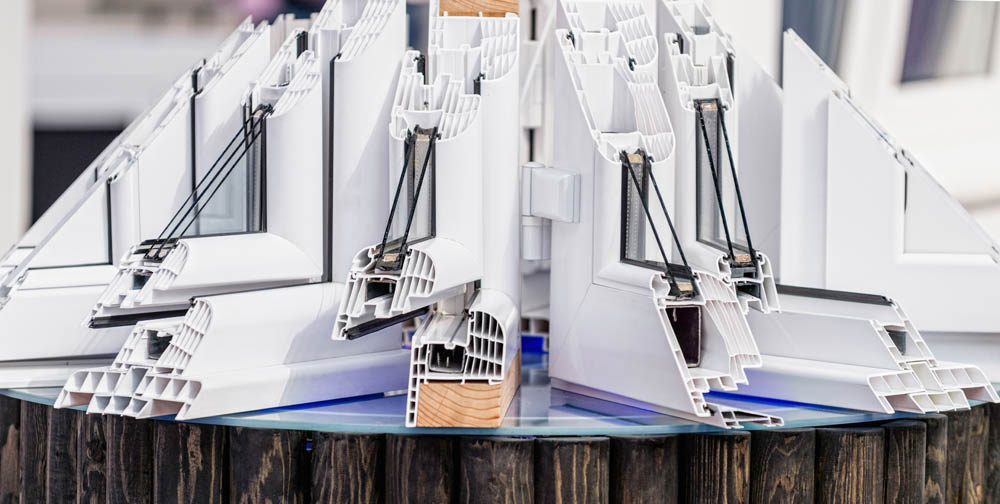

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо – ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна – это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида – профиль. Проще говоря, профиль – это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

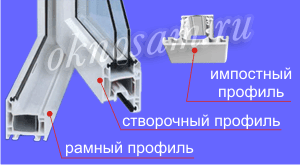

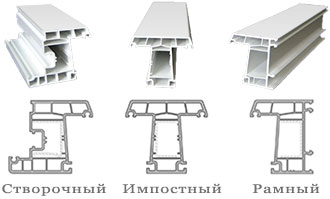

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов – перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп – аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку – ту, на которой стоит ручка.

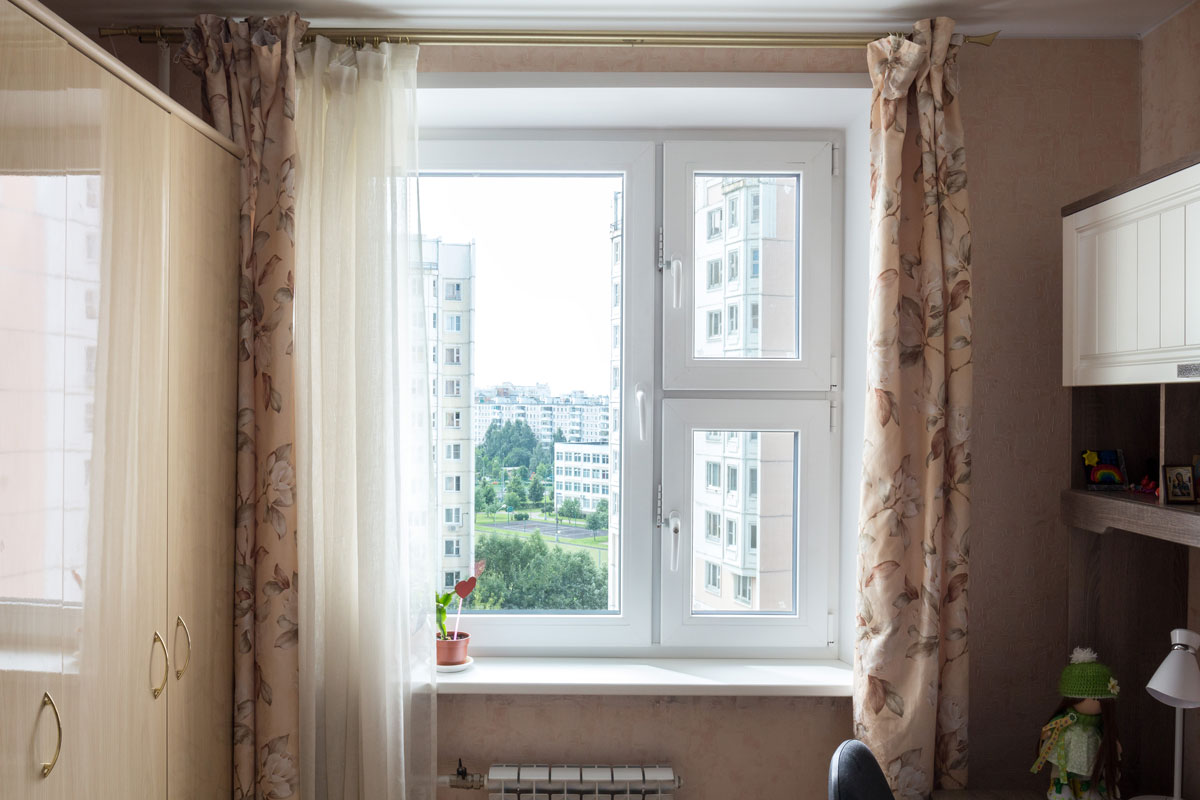

Конструкция окна

  • Основой окна, как уже было сказано, является рама .
  • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
  • Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
  • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
  • На створке в специальном фурнитурном пазу крепится запорный механизм – фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы – поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
  • На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
  • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

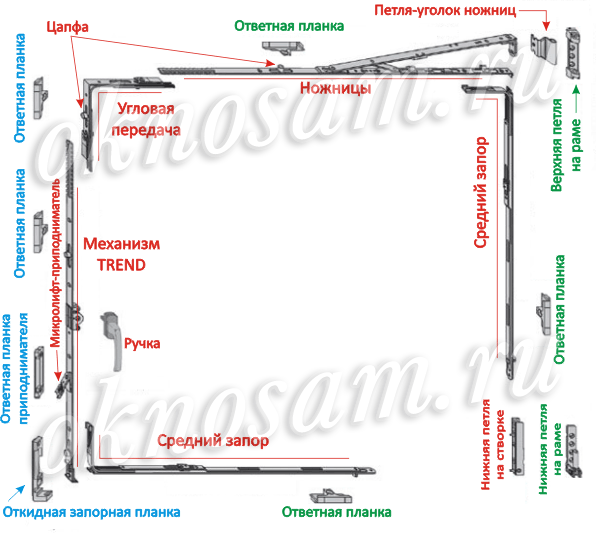

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным – на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка – это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) – перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему – ножницы , по петлевой и по нижней сторонам – средний запор . Между основным запором и ножницами имеется связующий элемент – угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина – передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов – цапф , предназначенных для запирания створки.

Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз – положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально – положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания – низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх – положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Читайте также:  Как отмыть окно от солнцезащитной пленки

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название – подпружиненный откидной запор – на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

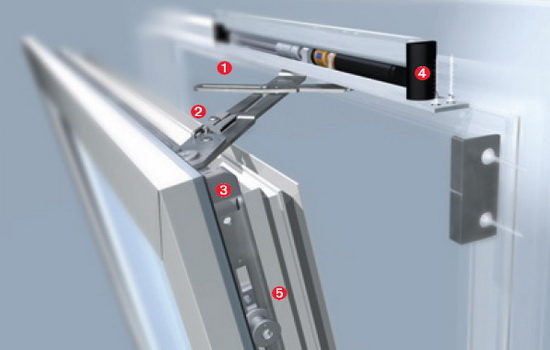

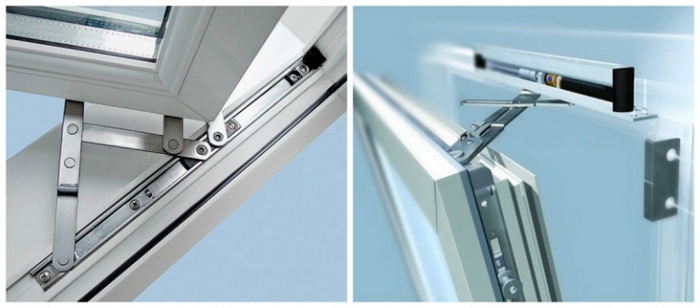

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы – элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц – так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой – микролифт (показан на рисунке справа). Вторая его функция – защита створки от провисания, чем обусловлено второе его название – микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Конструкция окна: классификация и особенности

Современное окно — это достаточно сложная конструкция инженерного типа, требования к которой зачастую очень высокие. От данного элемента интерьера зависит оформление жилья либо промышленного строения, уровень его комфорта. Архитекторы каждый раз стремятся усовершенствовать окна, сделать из них не только украшение квартиры, но и функциональный элемент, который бы продолжительное время прослужил своему владельцу. Такие характеристики, как теплоизоляция, являются очень важными для обеспечения приемлемой атмосферы в квартире. Легко моющаяся конструкция, которая бы оберегала их от шума и обеспечивала эффективную защиту от взлома, — мечта многих людей.

Классификация

По типу используемых материалов конструкции разделяются на деревянные, деревянно-алюминиевые, алюминиевые и пластмассовые.

Помимо этого, каждый из данных типов применяется в конкретной сфере и включает определенные достоинства и недостатки.

Окна из пластмассы замечательно подходят для остекления офисов, витрин разнообразных магазинов, промышленных и прочих нежилых строений. Помимо этого, их себестоимость достаточно низкая и они почти не нуждаются в уходе. Среди недостатков стоит выделить несоответствие используемых сооружений условиям климата некоторых регионов и низкий процент экологичности.

Из алюминия в основном применяются для оборудования промышленных сооружений, дизайна фасадов, общественных и прочих нежилых строений. Они также оборудуются в торговые павильоны. Среди достоинств данных строительных конструкций стоит выделить длительное время эксплуатации, возможность остекления больших площадей и прочее. Однако в жилых помещениях в основном не используются.

Важным качеством оконной системы является внешний вид

Окна из дерева широко распространены в строительстве жилых зданий. Достоинства заключаются в достойных теплоизоляционных качествах, экологичности, замечательном внешнем дизайне (имеются ввиду окна современных конструкций, созданные из качественных стройматериалов методом тройного остекления). Недостатки подобных конструкций заключаются в большой подверженности влиянию атмосферы. Это особенно актуально в городской обстановке, вследствие чего необходимо часто проводить починку и покраску окон. Тем не менее, с появлением на рынке нынешних лакокрасочных материалов проблема исчерпывается и конструкции сохраняют свой первоначальный вид и крепость продолжительное время.

Составляющие

Окно — это деталь кровельной либо стеновой конструкции, созданная для зрительного объединения внутреннего пространства с окружающим миром, естественного освещения помещений, вентиляции, защиты от различных раздражителей (влияния шума и атмосферы).

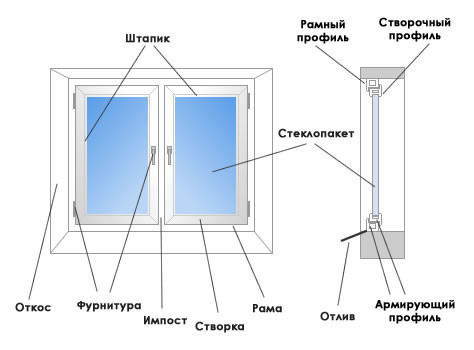

Схема конструкции из ПВХ.

  1. Профиль армирующего типа представлен в виде усиленной металлической трубы с прямоугольным сечением (прочие профили обладают дешевым и ослабленным П-образным профилем), который располагается во внутренней части профиля ПВХ. Его используют для того, чтобы придать жесткость конструкции и надежно закрепить фурнитуру.
  2. Импост — прикрепленный к сторонам рамы (в конкретных случаях створки) профиль, который отделяет стеклопакеты либо же створки.
  3. Отлив — широкий и плоский профиль, который монтируется во внешней части и создается для того, чтобы отводить дождевую воду. Отливы могут иметь разнообразные цвета и различные материалы. Например, полиэстер, пластизол, оцинковка, алюминий.
  4. Откос — профиль широкой и плоской формы, применяемый для тщательной отделки внутренней части боковых плоскостей проема.
  5. Проем — область в стене, предназначенная для установки одного либо нескольких блоков. Его строение может требовать произведения монтажа откосов, отливов, уплотнения и подоконной доски.
  6. Рама — неподвижная деталь из пластика, которая используется для крепежа створок.
  7. Створка — двигательная часть, которая может открываться некоторыми способами (поворотным, фрамужным, поворотно-откидным).
  8. Стеклопакет — скрепленные герметичным образом стекла. В случае создания из пластика используют стекло в толщину 4 мм. Более того, может использоваться стекло в толщину 5 либо 6 мм и триплекс, который представляет собой два листа стекла, которые скреплены при помощи прозрачной пленки (ввиду тройного пласта приобрело свое название); триплекс способен выдерживать достаточно сильные удары. Стеклопакет может быть как однокамерного, так и двухкамерного типа.
  9. Фурнитура включает петли, ручки, запорные механизмы и вспомогательные устройства, которые обеспечивают открытие и фиксацию створок в конкретном положении или же запирают их. От типа фурнитуры зависят способы открытия створки и режимы проветривания. Наиболее качественные типы современных фурнитур способны прослужить свыше 25 лет.
  10. Профильная ширина — максимальная дистанция между внутренней и внешней лицевыми плоскостями профиля.
  11. Штапик — узкий профиль из пластика с уплотнением из резины, который удерживает стеклопакет.

Особенности пластика

Пластиковые окна требуют минимум ухода, они обладают высокой прочностью и хорошими изоляционными качествами.

Долговечность конструкции. Продолжительные тесты на ПВХ-профилях доказали, что время эксплуатации данных элементов интерьера составляет как минимум 40 лет. Более того, данный срок не является пределом. ПВХ-профили обладают большой стойкостью к влияниям влаги, высоких и низких температур.

Практичность. ПВХ-конструкции очень просты в уходе, не нуждаются в частой починке и окраске.

Энергосбережение. Большой процент герметичности конструкций из пластика и применение стекла энергосберегающего типа дает возможность значительно сократить траты на кондиционирование и обогрев помещений.

Эстетика. ПВХ-профили можно декорировать под дерево, окрашивать совершенно в любой цвет. Они могут иметь различную форму, в зависимости от пожеланий владельца дома.

Типы конструкций

Рама может быть двух основных типов:

Удачный выбор заключается в теплом стеклопакете и высокой звукоизоляции.

Они могут быть классифицированы в зависимости от следующих признаков:

  • используемых материалов в строении рамы;
  • способов заполнения светопрозрачных областей;
  • способов конструктивного выполнения рисунка архитектуры;
  • основных характеристик использования;
  • назначения.

Первые две особенности из вышеприведенного перечня можно отнести к характеристикам типа изделий.

В зависимости от материалов компонентов рамы, конструкции могут быть разделены на:

  • поливинилхлоридные;
  • алюминиевые;
  • деревянные;
  • стеклопластиковые;
  • металлические;
  • комбинированные (деревополивинилхлоридные, деревоалюминиевые и прочие).

По способам заполнения светопрозрачной области изделия могут быть разделены на следующие:

  • с листовым стеклом;
  • со стеклопакетами;
  • объединение двух типов (стеклопакеты и листовое стекло).

Форма разнообразна: квадратная, треугольная, прямоугольная и также круглая и в виде трапеций, арок.

По типам конструктивного создания изделия могут быть классифицированы:

  • по видам конструкции (спаренные, раздельные, одинарные и раздельно-спаренные);
  • по числу остекленных рядов (двойное-четверное остекление);
  • количество створок, которые имеются в одном остекленном ряду (одно-, двух- и многостворчатые);
  • по направлению открытия створок (вовнутрь, наружу комнаты; левого, двухстороннего и симметричного открытия).

Конструкция для проветривания и регулировки уровня влажности и температуры помещения имеет следующую классификацию:

  • с клапанами вентиляции;
  • с форточками;
  • со створками откидного (поворотно-откидного) открытия;
  • с фрамугами;
  • с климатическими клапанами;
  • с комплексами самостоятельной вентиляции;
  • по конструктивным типам притворов створок (импостный и безымпостный притвор).

Контуры уплотнения в притворах могут включать один контур уплотнения (для неотапливаемых зданий), внешнее и внутреннее уплотнение, а также внутреннее и среднее уплотнение.
