Клапан для проветривания в пластиковых окнах

Пластиковые окна с вентиляцией: как доставить свежий воздух в квартиру?

Строительные нормы прошлого не предполагали такой герметичности помещений, какую можно наблюдать сейчас. Циркуляция воздуха во многом обеспечивалась дверными и оконными проемами, плотность притвора в которых оставляла желать лучшего.

Принципиально другой подход к остеклению позволяет минимизировать потери тепла и обеспечивает прекрасную звукоизоляцию помещений. Но вместе с тем, если не уделить должного внимания вентиляции, комфортное проживание в таких помещениях сложно представить.

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

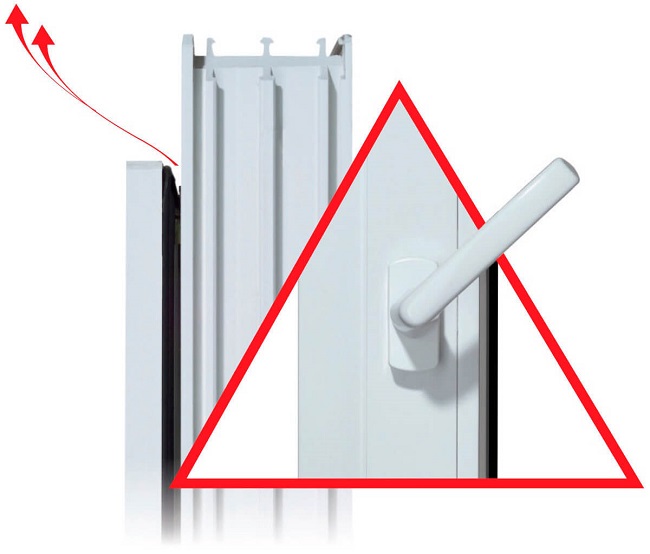

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

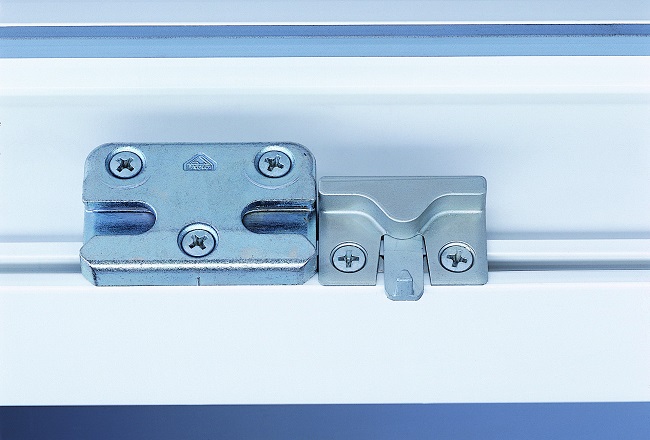

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

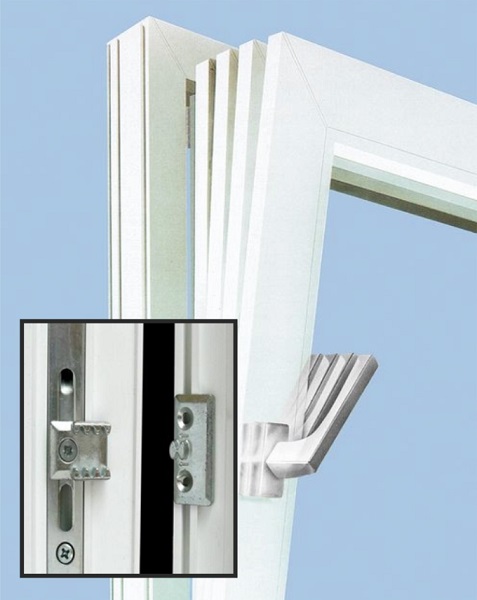

  1. Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
  2. Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка. Гребенку можно купить в строительном магазине

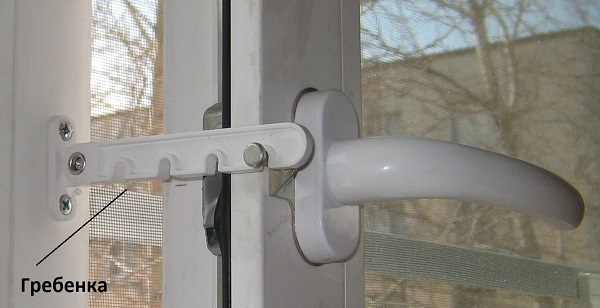

Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и при помощи приточных клапанов, вмонтированных в стену.

Приточные стеновые клапаны

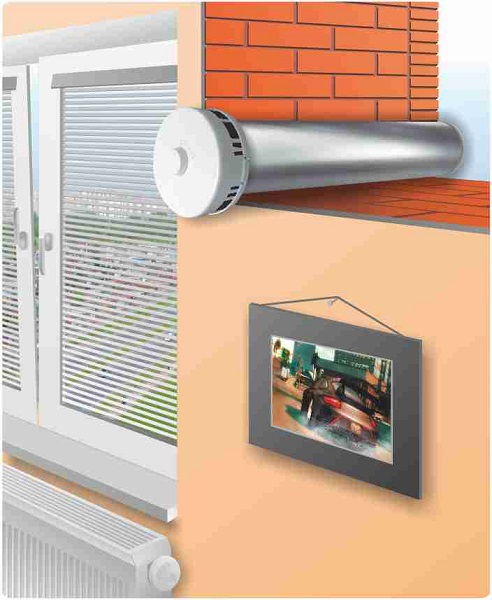

Один из наиболее эффективных и относительно простых в монтаже вариантов – установка вентиляционного клапана во внешнюю стену строения. При выборе подобного способа доступ воздуха в помещение происходит либо посредством механической его подачи, либо без таковой, за счет разности давления снаружи и внутри помещения.

Приточный клапан КИВ-125

Конструкционно, это пластиковая труба соответствующей длины (незначительно большей, чем толщина стены), внутренняя полость которой покрыта материалом для изоляции шума. С наружной стороны труба закрывается двухслойной решеткой для исключения попадания внутрь насекомых, пыли и мусора.

Приточный клапан Helios ZLA 100

Со стороны помещения монтируется регулируемый клапан с возможностью полной блокировки воздушного потока, например, при сильном ветре. Также устройство комплектуется фильтрами очистки воздуха.

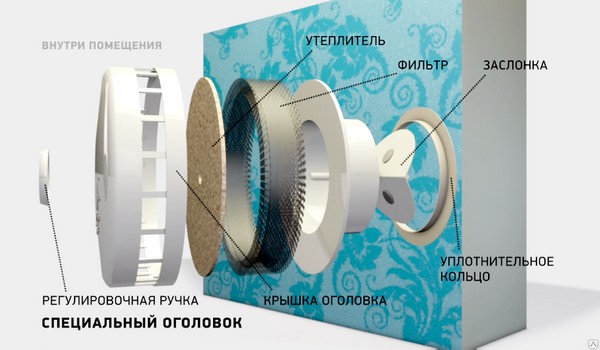

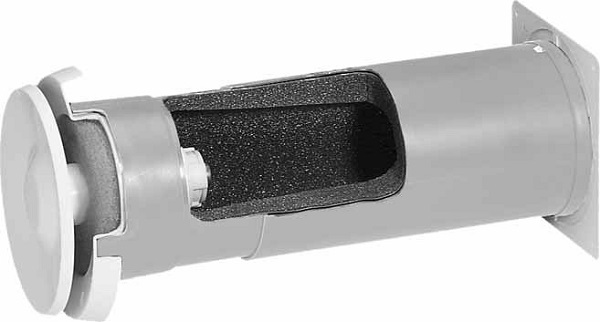

Устройство стенового приточного клапана

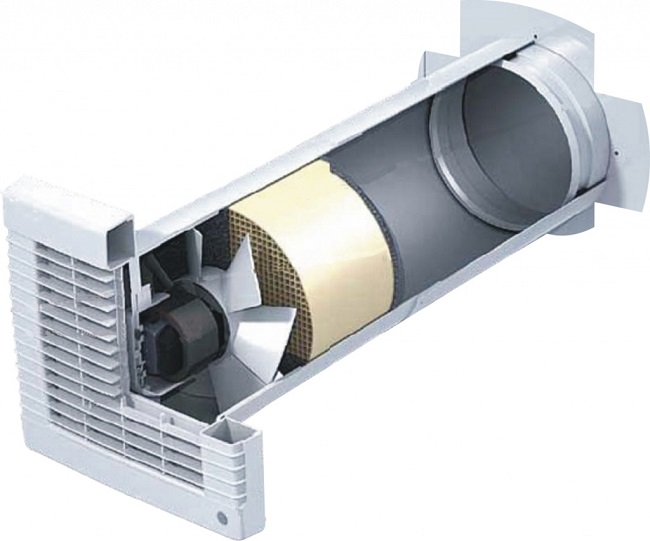

Некоторые, более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом ДУ.

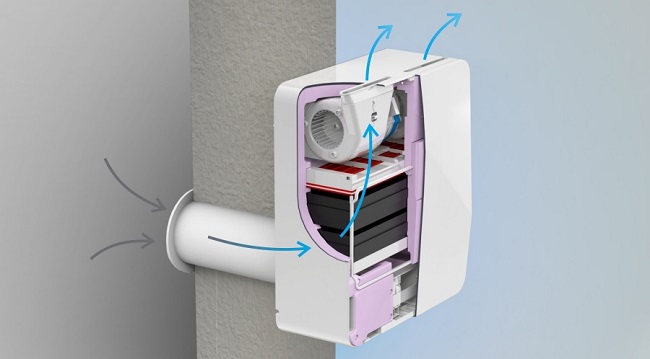

Приточно-вытяжная вентиляция «ThermoBarrier» P-230

Большинство элементов стеновых приточных клапанов продаются отдельно, что дает возможность простые конструкции собрать самостоятельно.

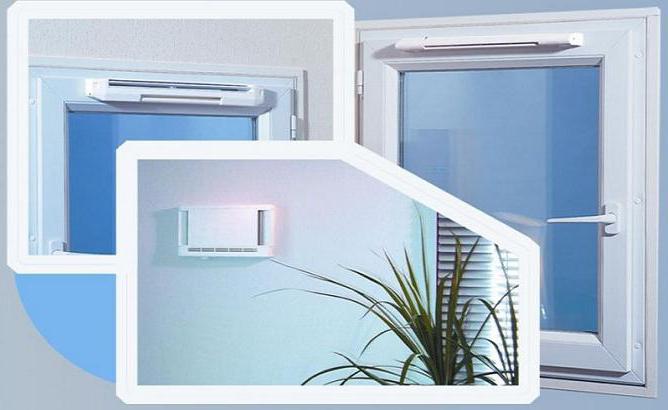

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

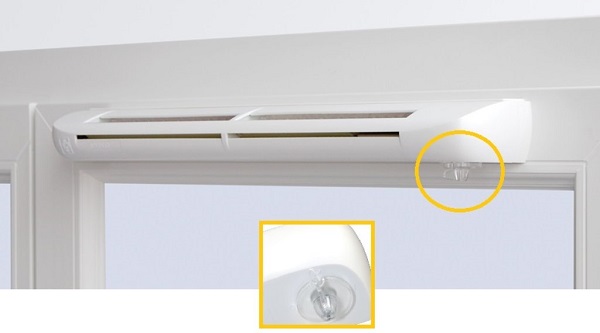

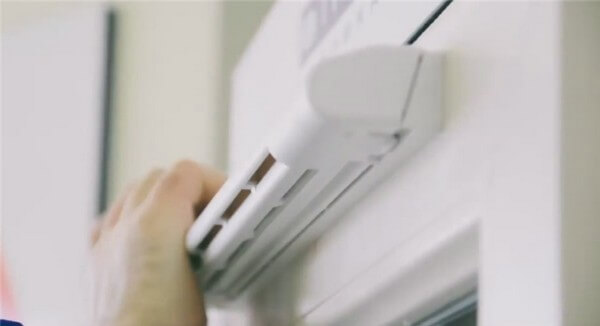

    С ручной регулировкой. Клапан устанавливается либо на створке, либо на раме блока. Фактически, это отверстие, закрытое декоративными решетками с обеих сторон, оборудованное клапаном, фильтрующим элементом и заслонкой для регулировки потока воздуха. Приточный клапан Aereco монтируется на створку окна

Еще одна модификация приточного клапана Aereco

  • Автоматический клапан. Пропускная способность таких устройств контролируется электроникой, при помощи специальных датчиков, которые контролируют состояние микроклимата в помещении и соответственно открывает заслонку. Это намного удобнее, чем постоянно настраивать вручную, но стоимость автоматических моделей достаточно велика.

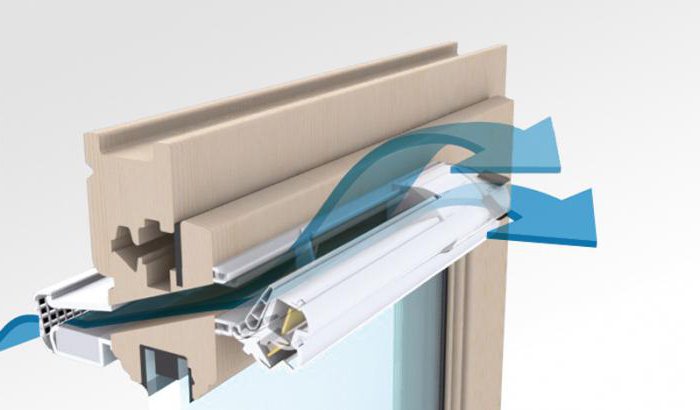

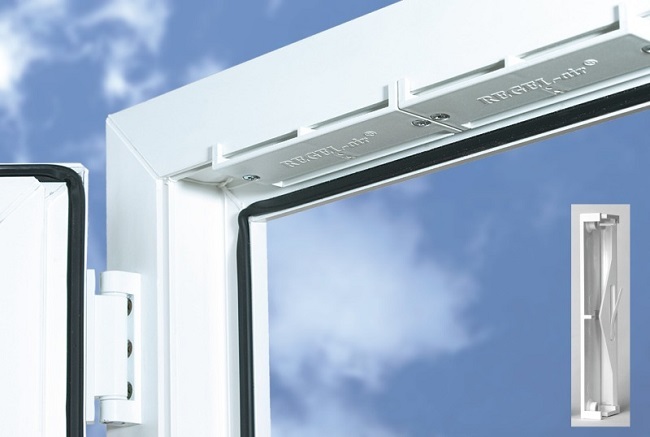

  • Фальцевой клапан. Наиболее простой в установке и доступный по цене способ вентиляции оконных блоков. Монтируется в фальц створки и внешне мало заметен. Не требует фрезеровки пазов или сверления отверстий – достаточно подрезать уплотнитель.

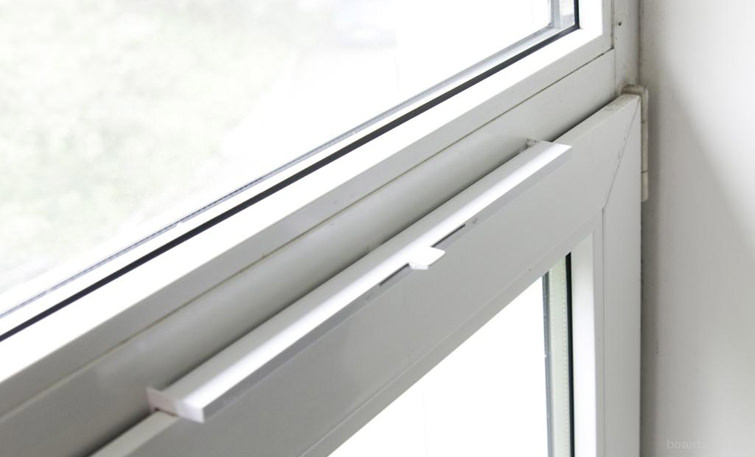

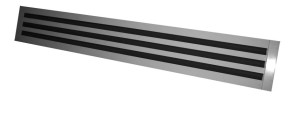

  • Щелевой клапан. Конструкционно очень похож на вариант с регулировкой. Единственное отличие – в большинстве моделей отсутствует возможность контролировать поступающий поток воздуха.

    Клапан Air-Box Standart

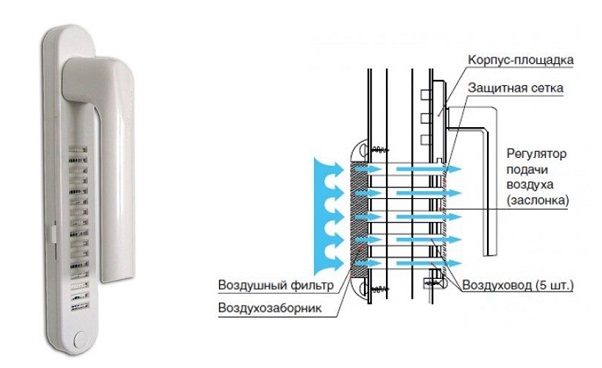

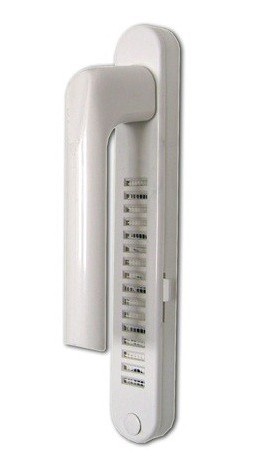

    Рукоятка с вентиляцией. Нижняя часть ручки открывания делается с вентиляционными отверстиями и несколько больших размеров, чем обычно.

    Рукоятка с вентиляцией СК — 201

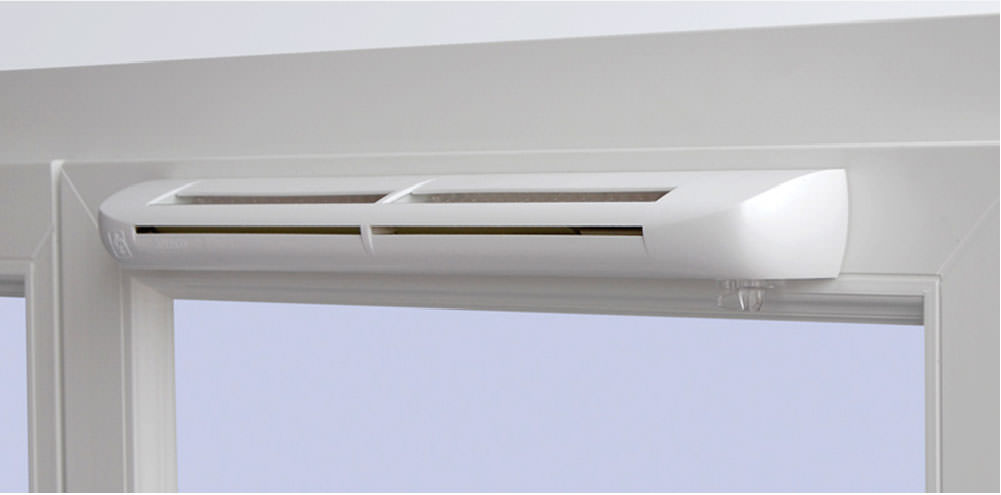

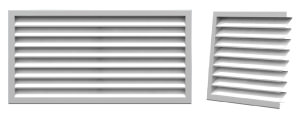

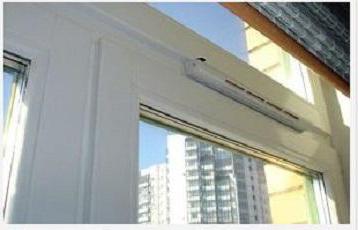

  • Накладные вентиляционные модули. Чаще всего крепятся на створку, имеют громоздкий внешний вид, но достаточно эффективны (сравнительно с вышеперечисленными вариантами оконных клапанов).
  • Плюсы и минусы приточных клапанов

    • Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
    • Постоянное функционирование обеспечивает беспрерывную подачу свежего воздуха в помещение.
    • Большинство устройств отличается простотой в использовании и установке.
    • Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.
    • При особенно низких температурах возможно образование наледи на клапане;
    • Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
    • Большинство оконных клапанов частично нарушают звукоизоляцию, что становиться причиной увеличения шума в помещении;
    • Если в квартире отсутствует общая вентиляция, эффективность клапана сводится на нет.

    Компактные вентиляционные устройства (бризеры, проветриватели)

    Бризеры (провтриватели) – это компактные системы для подачи свежего, чистого воздуха в помещения.

    Бризер Тион 3s

    Подача осуществляется либо естественным путем, либо при помощи вентилятора. В первом случае гарантирована тихая, экономящая электричество, работа прибора, но возможны проблемы с вентилированием, если отсутствует разница в наружном и внутреннем давлении.

    Обзор и отзыв на Бризер Тион 3S:

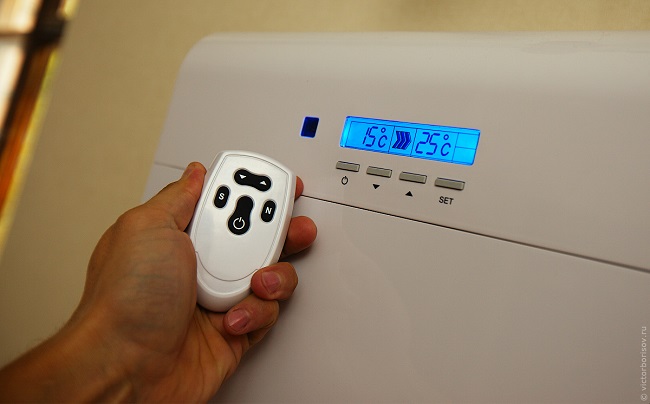

    Проветриватель с вентилятором обеспечит должное проветривание вне зависимости от внешних климатических условий, нужно только выбрать необходимый режим. В некоторых моделях производительность зависит от оборотов вентилятора, от них же зависит уровень шума, производимого прибором, и его энергопотребление.

    Устройства комплектуются фильтрами разной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, наиболее продвинутые из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна фильтрация на молекулярном уровне (например, нейтрализация выхлопных газов).

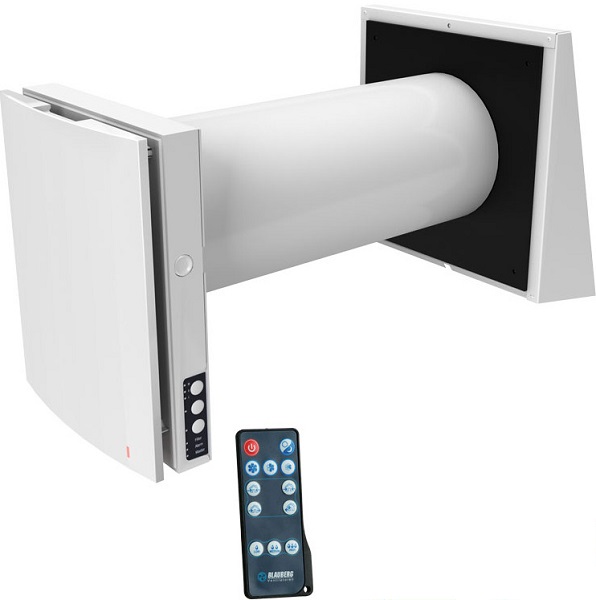

    Проветриватель Blauberg VENTO Expert A50-1 Pro

    Бризеры, в отличие от многих проветривателей, более автономны. Достаточно один раз настроить (указать расписание, задать соответствующий режим работы) и он будет автоматически поддерживать нужный микроклимат в помещении.

    Бризер Тион o2

    Бюджетный Бризер, рассчитанный на 32 м2, стоит – 21000 р. Модель с производительностью до 140 м3/час43000 р.

    Приточной стеновой клапан обойдется значительно дешевле – стоимость колеблется от 1000 р. для простого устройства, до 8500 р. за модель с турбиной и качественной системой фильтрации.

    Стоимость клапана, монтируемого на окно без фрезеровки – от 350р. Накладные модификации, требующие сложной установки – до 4500 р.

    Варианты установки клапана

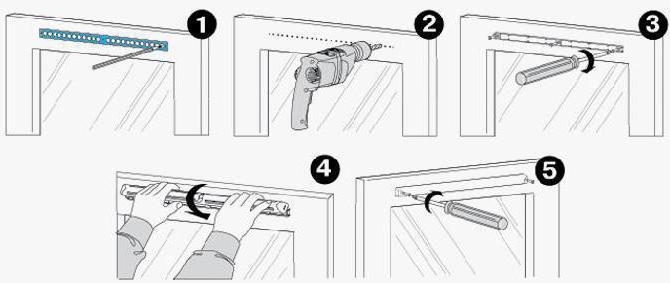

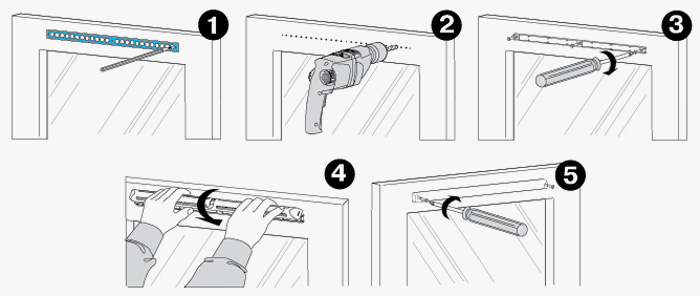

    Монтаж накладного клапана на металлопластиковый оконный блок выполняется следующим образом:

    • Снимаем створку;
    • При помощи карандаша и линейки размечаем место будущей сверловки (приблизительно посередине, на одном уровне, в соответствии с размерами клапана);
    • Сверлом подходящего диаметра сверлим по разметке, после чего соединяем отверстия, пропиливая пилочкой (гораздо удобнее использовать ручную фрезерную машину, но в отличие от дрели, она есть далеко не у каждого);
    • Руководствуясь прилагаемой к фильтру инструкцией, монтируем его элементы;
    • Ставим на место створку.

    Более подробно можно увидеть на видео:

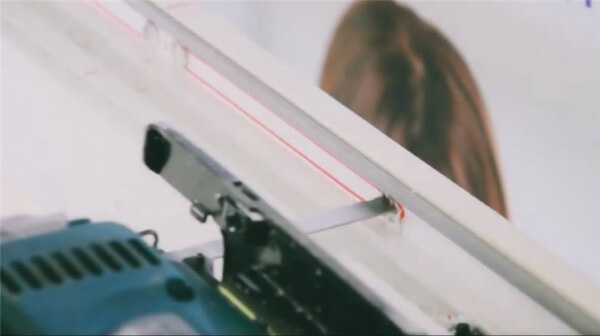

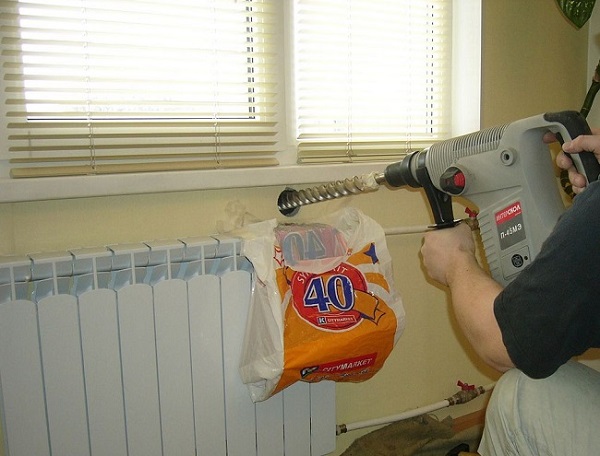

    Установка стенового приточного клапана в ряде ситуаций требует специального оборудования. Это в первую очередь касается монтажа клапанов большого диаметра в толстые стены. Чтобы сделать отверстие понадобится мощный перфоратор и бур соответствующего диаметра и длины.

    Подобный инструмент редкость в домашнем хозяйстве. Кроме того, могут возникнуть сложности при работах на верхних этажах. В остальном, установка стенового клапана не требует каких-либо профессиональных навыков и выполняется по прилагаемому руководству.

    Процесс установки таких клапанов в квартиру, смотрите в нашем видео:

    Приточные клапаны

    Вентиляционный клапан Air-Box Comfort S

    Вентиляционный клапан Air-Box Comfort S

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 416 .45

    Клапан вентиляционный Air-Box Comfort, белый

    Клапан вентиляционный Air-Box Comfort, белый

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 509 .90

    Комплект: клапан вентиляционный SM Tip Vent MINI + козырек наружный TIP, 4-20 m3/ч, белый RAL9016

    Комплект: клапан вентиляционный SM Tip Vent MINI + козырек наружный TIP, 4-20 m3/ч, белый RAL9016

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 288 .71

    Комплект c контролем потока воздуха: клапан вентиляционный SM Tip Vent + козырек наружный Press, 9-35 m3/ч, белый RAL9016

    Комплект c контролем потока воздуха: клапан вентиляционный SM Tip Vent + козырек наружный Press, 9-35 m3/ч, белый RAL9016

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 604 .51

    Комплект c контролем потока воздуха: клапан вентиляционный SM Tip Vent MINI + козырек наружный Press MINI, 4-16 m3/ч, белый

    Комплект c контролем потока воздуха: клапан вентиляционный SM Tip Vent MINI + козырек наружный Press MINI, 4-16 m3/ч, белый

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 485 .14

    Решетка наружная GPE2A, белый RAL9016

    Решетка наружная GPE2A, белый RAL9016

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 159 .17

    Козырек наружный ASAM, белый, AEA731

    Козырек наружный ASAM, белый, AEA731

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 358 .98

    Клапан приточный EHA2, 5-35 м3/ч, белый, EAR201

    Клапан приточный EHA2, 5-35 м3/ч, белый, EAR201

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 4 521 .18

    Клапан приточный Aquvent HY, 8-42 м3/ч, белый RAL9016

    Клапан приточный Aquvent HY, 8-42 м3/ч, белый RAL9016

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 2 941 .31

    Клапан климатический Air-Box

    Клапан климатический Air-Box

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 284 .80

    Клапан климатический Air-Box

    Клапан климатический Air-Box

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 373 .54

    Козырек наружный ASAM, тик, AEA733

    Козырек наружный ASAM, тик, AEA733

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 497 .84

    Приточное устройство EMM2, гигрорегулируемый расход воздуха 5-35 м3/ч, для оконных конструкций, переключатель режимов работы, белый

    Приточное устройство EMM2, гигрорегулируемый расход воздуха 5-35 м3/ч, для оконных конструкций, переключатель режимов работы, белый

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 2 642 .44

    Клапан вентиляционный Air-Box Comfort, коричневый

    Клапан вентиляционный Air-Box Comfort, коричневый

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 552 .34

    Клапан климатический Air-Box

    Клапан климатический Air-Box

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 273 .60

    Козырек акустический A-EMM с решеткой от насекомых, белый, AEA833

    Козырек акустический A-EMM с решеткой от насекомых, белый, AEA833

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 002 .44

    Комплект: приточное гигрорегулируемое устройство EMM2, козырек ASAM, 5-35 м3/ч, EHM1282 RU, белый RAL9003

    Комплект: приточное гигрорегулируемое устройство EMM2, козырек ASAM, 5-35 м3/ч, EHM1282 RU, белый RAL9003

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 4 804 .81

    Козырек вентиляционного клапана Air-Box Comfort

    Козырек вентиляционного клапана Air-Box Comfort

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 149 .59

    Cистема оконная приточная Air-Box ECO с фильтром класса G3

    Cистема оконная приточная Air-Box ECO с фильтром класса G3

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 1 000 .02

    Комплект: приточное гигрорегулируемое устройство EMM2, козырек ASAM, 5-35 м3/ч, EHM1280 RU, RAL 8017 (тик)

    Комплект: приточное гигрорегулируемое устройство EMM2, козырек ASAM, 5-35 м3/ч, EHM1280 RU, RAL 8017 (тик)

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 3 539 .05

    Клапан приточный BHY4000, 8-43 м3/ч, белый RAL9016

    Клапан приточный BHY4000, 8-43 м3/ч, белый RAL9016

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 2 124 .28

    Комплект: клапан вентиляционный SM Tip Vent + козырек наружный TIP, 9-40 m3/ч, белый RAL9016

    Комплект: клапан вентиляционный SM Tip Vent + козырек наружный TIP, 9-40 m3/ч, белый RAL9016

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 392 .00

    Проветриватель настенный AEROPAC SN

    Проветриватель настенный AEROPAC SN

    Артикул: AEROPAC SN

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 28 095 .68

    Козырек наружный TIP, белый RAL9016

    Козырек наружный TIP, белый RAL9016

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 195 .58

    Установка пластиковых окон может привести к нарушению в доме или офисе микроклимата: рост влажности среды, недостаток кислорода и затхлый воздух. Устранить такие проблемы легко при помощи приточных клапанов на оконные проемы.

    В компании ТБМ-Маркет есть большой выбор оконных проветривателей от ведущих российских и мировых производителей. Они нормализуют естественную вентиляцию и стабилизируют воздухообмен в жилых либо нежилых помещениях.

    Преимущества приточных клапанов

    Клапан состоит из внутренней управляемой решетки с регулировкой и внешнего козырька. Последний элемент блокирует попадание осадков в дом, оборудован защитной сеткой от мелких насекомых. Внутренняя управляемая деталь позволяет задать количество и сторону движения свежего воздуха.

    К особенностям оконных проветривателей можно отнести следующее:

    • световая зона стеклопакета остается свободной;
    • отсутствие сквозняков, как от открытого окна;
    • приток уличного воздуха проходит органично, в полном объеме;
    • не будет тепловых потерь;
    • сохранение звуковой изоляции;
    • можно установить параметры работы, в особенности, если это автоматические системы;
    • простой монтаж и использование.

    Вентиляционный клапан выглядит как узкий короб, который крепят в перекладину оконного проема. Внутренние детали, называемые перьями, отвечают за приток воздуха извне. При хорошей погоде устройство пропускает воздушные потоки в квартиру, а при сильном ветре перья блокируют попадание холода в помещение. В связи с тем, что вентиляция регулируется автоматически, открывать окна на проветривание утром и вечером не нужно.

    Классификация

    Выбирая приточный клапан можно опираться на следующие критерии:

    1. Материал выпуска:
      • металл;
      • пластик.
    2. По разновидности управления:
      • механическая регулировка, где вручную устанавливается нужный уровень проветривания;
      • автоматический вариант, когда элемент сам определяет период открытия/закрытия приточного канала в зависимости от влажности, скачков давления в комнате, количества людей в доме и т.д.
    3. По типу притока воздуха в комнату:
      • Фальцевый механизм, когда воздушные потоки проходят через малые отверстия в затворе. Демонтировать окно не придется, но пропускная способность клапана низкая, может пострадать звукоизоляционные качества.
      • Щелевые системы, где воздух поступает в помещения через отверстие высотой до 16мм. Снаружи система накрыта защитным блоком от мелких насекомых и влаги. Внутренняя часть представлена регулирующей створкой. Установку проводят на верхней вертикальной или на горизонтальной перекладине.
      • Накладные элементы. Монтаж не выполняют на уже существующий стеклопакет.
      • Настенный механизм, где воздухообмен проходит через отверстие в стене и пластиковую трубу. Это дорогое, но и эффективное устройство поступает в продажу уже с принудительным подогревом или фильтрами для очистки воздуха.
    4. По способу монтажа:
      • Со встроенными клапанами, которые идут вместе с окнами ПВХ.
      • С фрезеровкой, когда элемент можно приобрести уже после установки стеклопакета.
      • Без монтажа.
    5. В зависимости от производителя:
      • Россия;
      • Франция;
      • Германия.

    Консультанты ТБК-Маркет помогут подобрать оконный проветривать для создания идеального микроклимата в доме, офисе или на производственном помещении.

    Вентиляционные клапана для пластиковых окон

    Вентиляционные устройства бывают разных конструкций, но все они представляют собой небольшие отверстия в пластиковом окне, через которое воздух с улицы поступает внутрь рамы, проходит там небольшой промежуток и попадает внутрь комнаты.

    Клапаны регулируются, поэтому поток будет поступать в необходимом владельцу количестве, а при желании совсем перекрыт.

    Чаще всего используются в домашних целях, но также популярны для производственных, торговых и офисных помещений.

    Для чего нужен:

    1. Помещение проветривается круглые сутки. Благодаря установленному клапану в квартиру, поступает воздух с улицы. И даже в зимнее время, когда обычное проветривание невозможно, вентиляция обеспечит постоянный приток свежести. Также, можно вручную регулировать интенсивность проветривания или же совсем перекрыть пропускные каналы.
    2. Проветрить помещение возможно без пыли, шума, насекомых и болезненных сквозняков. Свежий воздух с улицы попадает в специальное пространство внутри рамы. Проходя по нему, воздух согревается (это касается зимнего времени, когда на улице холодно) и поступает в комнату без пыли и насекомых.
    3. Улучшается микроклимат помещения. Проветривание приводит к снижению уровня углекислого газа и влажности. Становится маловероятным запотевание окон и образование грибка или других вирусов. Тем самым, микроклимат жилья становится значительно лучше.

    Преимущества:

    1. Проветривание помещения происходит с закрытыми окнами, поэтому проникновение злоумышленников становится маловероятным.
    2. Прост в использовании – установил и забыл.
    3. Сохраняется тепло в квартире при проветривании.
    4. Увеличивается эксплуатационный срок помещения, благодаря нормальному уровню влажности и отсутствию плесени или грибка (такие проблемы особенно актуальны для балконов и кухонных помещений).

    Клапан – это отверстие в пластиковом окне, через которое воздух с улицы поступает внутрь рамы, проходит там небольшой промежуток и попадает внутрь комнаты. Размеры отверстия могут регулироваться, чтобы настраивать необходимый поток.

    Разновидности

    Различают три вида клапанов вентиляции:

    Фальцевые

    Это наиболее простой и экономный вариант. Приток свежего воздуха осуществляется за счет прорезов небольшого размера в притворе. Такой вид практически сохраняет звукоизоляцию, но имеет совсем небольшую пропускную способность, из-за чего проветривание будет неполноценным.

    Для установки не требуется производить демонтаж пластиковых окон. Клапаны такого типа монтируются в уже установленные конструкции, что и является их главным преимуществом.

    Щелевые

    Этот вид имеет большую пропускную способность. Вентиляция происходит за счет щели, которая в высоту составляет 12–16 мм, а в ширину 170–400 мм. Снаружи отверстие прикрыто пропускным блоком, который предотвращает попадание пыли и насекомых.

    Также монтируется в установленные пластиковые рамы, но более эффективен в сравнении с фальцевым типом.

    Накладные

    Осуществляют наилучшую вентиляцию, однако, имеют некоторые недостатки. Во-первых, их нельзя установить в готовую пластиковую конструкцию, так как необходимо заранее приготовить место на раме для него. Во-вторых, обладают слабой звуко- и теплоизоляцией.

    Такой вид лучше использовать в производственных цехах.

    Критерии выбора

    Чтобы установленное вентиляционное устройство приносило максимальный эффект, необходимо подобрать оптимальный вариант для каждого случая.

    Поэтому, клапаны различаются по следующим характеристикам:

    1. Параметры воздухообмена: приток должен поступать в необходимом объеме, при расчете 30 м 3 /час на одного человека.
    2. Уровень шума: в основном, пластиковые окна имеют показатель 30–35 дБ.
    3. Эксплуатация в зимнее время: клапан должен иметь необходимую теплоизоляцию, чтобы предотвращать обледенение, и не нарушать проветривание.
    4. Вариант регулировки: возможно автоуправление, ручное и смешанное.
    5. Способ монтажа: необходимо выбрать, клапан будет устанавливаться в старые окна или заказываться новые стеклопакет с расчетом вентиляции?

    Виды конструкций

    Самыми популярными в настоящий момент являются два варианта: Aereco и Air-Box. Рассмотрим их особенности и принцип работы.

    Aereco

    Air-Box

    Российская компания Мабитек также выпустила линейку вентиляционных клапанов.

    Устанавливаются они на блоки любой конструкции и практически незаметны:

    1. Standard. Это стандартный вариант, который состоит из двух частей: наружной, собирающей воздух, и внутренней, подающая его в комнату. При работающей вентиляции, створки клапана открываются и пропускают около 6 м3/час.
    2. Comfort. Шумозащитный вариант, который предполагает монтаж в оконный профиль или в уплотнительную резину, что намного проще и быстрее.
    3. Comfort S. Предполагается для глухих окон. Просверливаются сквозные отверстия, из-за которых возникает прямое продувание.

    Air-Box является лидером среди остальных клапанов благодаря своей экономной стоимости, эффективности, небольших размеров и легкостью установки.

    Монтаж

    Практически все компании, занимающиеся продажей клапанов, предлагают свои услуги по установке. Стоимость их невелика, но и объем работы небольшой. Предлагаем ознакомиться с инструкцией для самостоятельного монтажа. Для примера расскажем, как установить вентиляционное устройство щелевого типа.

    Необходимые материалы и инструменты:

    • строительный нож;
    • отвертка;
    • линейка;
    • клапан;
    • уплотнитель и заглушки;

    Пошаговое руководство:

    1. Убрать все лишнее с подоконника.
    2. Открыть окно.
    3. На верхней уплотнительной резине отмерить длину приобретенного клапана.
    4. С помощью ножа сделать два надреза и удалить промежуточный кусок.
    5. Установить вместо него новую уплотнительную резину.
    6. Отмерить расстояние от края окна до начала нового уплотнителя.
    7. Отложить это же расстояние на верхней створке открытого окна и сделать надрез уплотнителя.
    8. Отмерить длину будущего клапана на откидной створке и сделать второй надрез.
    9. Удалить промежуточный кусок.
    10. Вместо старого уплотнителя установить три заглушки широкой стороной вверх. Они должны свободно перемещаться на бортике окна.
    11. Установить заглушки на расстоянии, соответствующем креплениям клапана.
    12. Отклеить полоску двухстороннего скотча на клапане и приклеить его к окну, плотно прижимая к установленным заглушкам.
    13. Саморезы вкрутить в крепления.
    14. Более короткие уплотнители приклеить между креплениями.

    Способы регулирования

    В зависимости от строения и механизма, вентиляционное устройство может регулировать уровень воздухообмена или же перекрывать его. Управление этим процессом может быть автоматизированным или ручным.

    Первый вариант оснащен датчиком гигрорегулирования (влагочувствительности), по данным которого происходит изменение пропускной способности. Если в комнате повышенный уровень влажности, ширина отверстия будет максимальной.

    Иначе, когда помещение пустует, подача воздуха перекрывается. В ручном варианте приходится постоянно регулировать ширину сечения для комфортного пребывания. Единственное, на что рассчитан этот вариант – это ограничение при сильных порывах ветра.

    Цена и отзывы

    Вентиляционный клапан – это только дополнение к пластиковому окну, поэтому его стоимость не должна превышать цену обычного двойного стеклопакета. В среднем, оптимальный вариант – это 20–40 у. е.

    Примеры расценок:

    1. Аэрэко ЕММ со стандартным козырьком белого цвета – 3000 рублей.
    2. Аэрэко ЕММ со стандартным козырьком цвета дуба или тика – 3100 рублей.
    3. Аэрэко ЕНА2 со стандартным козырьком белого цвета – 3900 рублей.
    4. Аэрэко ЕНА2 с акустическим козырьком белого цвета – 4900 рублей.
    5. Аэрэко ЕНА2 со стандартным козырьком цвета дуба или тика – 4200 рублей.
    6. Аэрэко ЕНА2 с акустическим козырьком цвета дуба или тика – 5200 рублей.
    7. Air-Box Standard белого цвета – 560 рублей.
    8. Air-Box Comfort S белого цвета – 750 рублей.

    Отзывы:

    Екатерина:

    В летнее время открываем на ночь окна, чтобы дети спали при свежем воздухе. Зимой такой возможности уже нет. Даже если проветрить комнату прям перед сном, минут через 30–40 снова духота. Именно поэтому установили два клапана. Теперь и свежесть целый день, и совсем не дует. В общем, оптимальный вариант для детской комнаты.

    Игорь:

    Когда заказывали окна для всего дома, спрашивали у менеджера про вентиляцию. Она посоветовала не ставить клапаны, так как с нашим климатом они могут зимой обледенеть и не закрыться. Для Европы они больше подходят, чем для нас.

    Александр:

    Купили квартиру, где застройщики использовали окна с вентиляцией. Раньше мы и не знали об их существовании, поэтому вряд ли заказали бы. А теперь два года пользуемся и довольны.

    В общем, если вы любитель свежести и регулярно проветриваете помещение, вентиляционные клапаны созданы именно для вас.

    Вентиляционный клапан для пластиковых окон для обеспечения постоянного притока воздуха в помещение

    Современная строительная индустрия разработала герметичные пластиковые окна, которые получили повсеместное применение. Но, в тандеме с естественной вентиляцией, пластиковые стеклопакеты работают неоднозначно. При использовании режимов встроенного макро- и микропроветривания либо не обеспечивается нужного объема воздуха, либо устраивается настоящий сквозняк. А при закрытых пластиковых окнах вытяжка вовсе не работает и появляется духота. Вентиляционный клапан для пластиковых окон стал отличным решением возникшей проблемы. Не нарушая герметичности оконных конструкций, клапаны способны не только обеспечивать проветривание помещения при полностью закрытых окнах, но и бороться с образованием на них конденсата.

    Достоинства использования вентиляционных клапанов:

    1. Создание параметров микроклимата, необходимых для здоровья человека.
    2. Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
    3. Экономия тепла вследствие контролируемого притока воздуха.
    4. Безопасность: уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
    5. Простота использования.

    Разновидности клапанов вентиляции

    1. Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.

    Создание приточной вентиляции пластиковых окон с помощью щелевого клапана

  • Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.
  • Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками. К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.
  • Критерии выбора оконных клапанов вентиляции

    Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

    • Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
    • Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
    • Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока. Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
    • Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
    • Место работы клапана: существует оконный вариант установки и стеновой. При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов. Оконный вариант более экономичен, прост и незаметен.
    • Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

    Совет: Не стоит рассматривать клапана, не оснащенные возможностью регулирования, поскольку необходимость в изменении притока воздуха продиктована практикой.

    Наиболее популярные конструкции

    Клапаны вентиляции окон Aereco

    Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.

    Принцип работы приточного клапана Aereco

    Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

    Системы оконного проветривания Air-Box

    Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

    Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.

    Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при исправно работающей вытяжной вентиляции.

    Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.

    Различные модели вентиляционных клапанов для пластиковых окон Air-Box

    Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.

    Для создания и поддержания необходимого микроклимата на балконе или лоджии, помимо вентиляции, нужно качественное утепление. Как утеплить балкон своими руками вы узнаете из нашей отдельной статьи.

    А про различные варианты пленок для тонировки окон и про их монтаж читайте на этой странице.

    Монтаж клапана

    Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

    Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

    На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

    Вентиляционный клапан для пластикового окна: виды, установка, отзывы

    Современные пластиковые окна имеют достаточно преимуществ перед деревянными предшественниками. Но есть у них и некоторые недостатки. Например, идеальная герметичность спасла жилище от сквозняков, но одновременно с этим микроклимат изменился к худшему.

    Избавиться от этой и других проблем поможет вентиляционный клапан для пластикового окна.

    Так ли он необходим?

    Неплотное прилегание частей деревянного окна порождало постоянные сквозняки. И если летом это радовало, то зимой доставляло неудобства. Старшее поколение помнит, как приходилось осенью законопачивать щели. Но при этом в жилище был идеальный микроклимат, не было спертого воздуха. По этой же причине обычные деревянные окна не потели, а пластиковые часто «плачут», что ведет к быстрому образованию плесени.

    Не стоит забывать про факторы обычной жизнедеятельности:

    – сушка в квартире выстиранного белья;

    – дыхание человека, выделяющее углекислый газ,

    – выделение пара, нагревание масел при приготовлении пищи и пр.

    Эти факторы могут существенно навредить пластиковому стеклопакету. Специалисты рекомендуют проветривать помещение с такими окнами 1,5-2 часа в сутки в любое время года.

    Сплошные достоинства

    Как утверждают производители, вентиляционный клапан для пластикового окна – идеальное устройство. Он не уменьшает количество поступающего света, не вызывает сквозняков, поддерживает воздухообмен, создает постоянный приток свежего воздуха, одновременно не охлаждая температуру в комнате и не ухудшая одно из высоко ценимых свойств пластиковых стеклопакетов – звукоизоляцию.

    Кроме того, постоянный приток воздуха держит на комфортном уровне микроклимат в помещении, в то время как проветривание заставляет температуру постоянно скакать.

    Конструктивные особенности

    Узкую продолговатую пластиковую деталь представляет собой вентиляционный клапан для пластикового окна. Проемы, из которых выходит забранный на улице воздух, направлены вверх. Благодаря этому нет сквозняков и остается постоянной температура воздуха в помещении.

    Клапаны практически от всех производителей имеют несколько вариантов работы. Регулировка необходима для установки определенного режима воздухообмена. Причин обычно две: разница влажности и температур в жилище и на улице.

    Способы регулирования воздушного потока

    Настройка вентиляционного отверстия встречается двух видов:

    – Ручная. Для этого в некоторых моделях предусмотрен шнурок (как у жалюзи), так как обычно клапан располагается достаточно высоко. У других устройств регулировка проходит посредством движка. Как правило, крайнее левое его положение полностью открывает шторку клапана, в то время как правое – перекрывает поток воздуха. Поэтому то, как закрыть вентиляционный клапан на пластиковом окне с ручной настройкой, вопросов обычно не вызывает. Неудобство лишь в том, что самостоятельно подобрать правильный режим довольно трудно.

    – Автоматическая. Этот вариант идеален, но за него придётся доплатить. Однако траты оправданы. Например, экономией тепла зимой. В отсутствии жильцов влажность в помещении снижается, и прибор уменьшает приток свежего воздуха. Работа автоматической регулировки основана на датчиках, которые замеряют либо влажность внутри и снаружи, либо давление.

    Если автоматический вариант базируется на измерении давления, то система работает следующим образом. Шторка с верхним подвесом поднимается или опускается в зависимости от давящего на нее потока воздуха (ветра). Если вентиляционный клапан для пластикового окна оснащен датчиком давления, который выполнен из нейлоновых лент, то регулировка будет осуществляться увеличением или уменьшением сечения пропускного отверстия. Система проста: чем влажнее воздух в комнате, тем шире открыт клапан.

    Виды клапанов

    На рынке представлено всего три типа вентиляционных клапанов:

    1. Клапаны щелевые. Обеспечивают достаточный объем притока воздуха. Поступает он через отверстие, ширина которого колеблется от 170 до 400 мм, а высота – от 12 до 16 мм. Со стороны улицы отверстие закрыто впускным блоком. Он надежно защищает щель от попадания насекомых, крупных частиц пыли, приносимой ветром, и от дождя. Со стороны комнаты отверстие закрыто регулирующим блоком. Этот приточный клапан на пластиковые окна ставится в верхней части створки или в горизонтальном разделительном профиле. Преимущества данного вида устройства – большая пропускная способность и удобство крепления, не требующее демонтажа.
    2. Клапаны фальцевые. Дешёвый и простой вентиляционный клапан для установленных пластиковых окон. Подают воздух в помещение фальцевые клапаны через небольшие узкие вырезы в притворе. Несомненными плюсами являются монтаж, проходящий без особых усилий, и сохранение звукоизоляции. Небольшой минус – малая пропускная способность, именно поэтому для больших комнат фальцевые клапаны не подходят.
    3. Клапаны накладные. Подобный вентиляционный клапан для пластиковых окон (отзывы многочисленных клиентов это подтверждают) имеет наивысшую пропускную способность. Но накладной вариант нельзя использовать на уже установленных стеклопакетах. Для него заранее нужно подготовить место.

    Интересное решение: клапан-ручка

    Для тех, кто не хочет портить дизайн окна, конструкторы предложили идеальное решение. Это вентиляционный клапан-ручка для пластиковых окон. Плюсы существенные:

    – устройство призвано обеспечивать естественный воздушный поток, что особенно важно в межсезонье и холодное время года;

    – клапан в сочетании с системой вытяжки восстанавливает микроклимат помещения, избавляя от лишней влаги;

    – клапан-ручка для стеклопакетов – конструкция прямоточная, поэтому поток холодного воздуха, попадая в комнату, не создает конденсат, что позволяет окну при низких температурах не промерзать;

    В клапан вмонтирован воздушный фильтр, который препятствует проникновению пыли в жилое помещение. Его нужно заменять каждые полгода.

    Как выбрать

    Вентиляционный клапан для пластиковых окон (цена стартует с 200 рублей) выбирают по нескольким критериям. Начинают с материала. Это может быть металл, дерево или пластик. Ещё один важный аспект – регулировка отверстия подачи воздуха. Линейка недорогих моделей этой функции не имеет. В них предусмотрено лишь ограничение притока воздуха при сильном ветре.

    Также внимание нужно обратить на эффективность работы устройства. Как отмечается в отзывах пользователей, отталкиваться необходимо от количества человек, проживающих в помещении. Считается, что на одного взрослого члена семьи необходим приток воздуха в объеме 30 м 3 /ч.

    Шумопоглощающие характеристики выбираемого клапана должны быть близки к соответствующим характеристикам установленных стеклопакетов.

    Если предстоит установка своими руками, то лучше выбирать фальцевой или щелевой клапаны.

    Далее нужно смотреть на способ размещения устройства. Есть варианты накладные. Они выступают и достаточно заметны. А есть скрытые. Они утапливаются в конструкцию пакета и практически невидимы.

    Других особых нюансов нет. Осталось только сравнить цены, узнать бренды и изучить качество предлагаемого товара.

    Фирмы-изготовители

    Наибольшей популярностью пользуются устройства марок Aereco, Air-Box (Comfort, Comfort-S) и Regel-Air.

    Модели Aereco имеют разную подачу воздушной струи. Можно отрегулировать как наклонное направление, так и прямое. Отличаются они и большой функциональностью. Кроме основных своих обязанностей Aereco, например, нормализуют уровень влажности в жилом помещении. Отвечает за это функция гигроуправления.

    Компания Air-Box лидирует среди производителей вентиляционных клапанов. Устройства этого производителя имеют лучшие параметры эффективности, легко устанавливаются. А также они компактны и относительно дешевы.

    Появляются в продаже и вентиляционные клапаны отечественного производителя. Например, линейку этих устройств выпустила компания «Мабитек».

    Монтаж вентиляционного клапана на пластиковые окна

    Вариантов всего два. Первый – глобальный. Полная замена стеклопакета. Причем новый должен быть чуть меньше, потому как на стыке рамы и откосов появится клапан. Кроме больших затрат есть еще один минус – значительно уменьшается световой поток.

    Второй вариант – установка в оконном переплете. Работы длятся не более 30 минут.

    Пошаговая инструкция

    Крепиться прибор может следующими способами:

    – на любой створке сверху;

    – на стыке окна и стены (возможен только при монтаже стеклопакета).

    Самый легкий вариант установки заключается в следующих действиях:

    1. Определиться с местом монтажа клапана.
    2. Приложить прибор, затем открыть и закрыть створку. Клапан не должен упираться в откос.
    3. Наметив места крепления устройства, делаем боковые надрезы канцелярским ножом.
    4. Удаляем утеплитель, уложенный при установке стеклопакета, и вставляем крепежный уплотнитель.
    5. С корпуса прибора снимаем защитную пленку и крепим саморезами на подготовленное место.
    6. Между крепежами вставляем идущие в комплекте дополнительные уплотнители.
    7. Напротив установленного изделия вырезаем старый уплотнитель и вкладываем прилагаемый к клапану.

    Установка вентиляционных клапанов на пластиковые окна не представляет особой сложности.

    Приточный клапан на пластиковые окна имеет некоторые особенности в эксплуатации. Его категорически запрещено мочить и мыть. Разбирать тоже не рекомендуется. Для очистки можно использовать пылесос. В случае генеральной уборки, строительных или отделочных работ прибор нужно заклеить (например, специальным скотчем).

    Очищают клапан не реже двух раз в год.

    Перед зимними холодами необходимо качественно теплоизолировать клапан. Особое внимание уделить внутренней его части. Если корпус устройства металлический, то между наружными и внутренними частями нужно оборудовать пластиковый терморазрыв.

    Читайте также:  Как отмыть окно от солнцезащитной пленки
    Ссылка на основную публикацию
